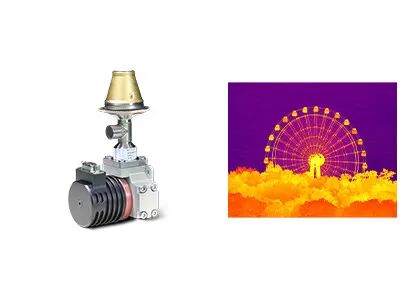

كاشف الأشعة تحت الحمراء المبرد عالي الدقة 1280x1024 12μm الأشعة تحت الحمراء Associates كاشف MCT
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xالدقة | 1280 × 1024/12 ميكرومتر | NETD | ≤20 م ك (F2 / F4) |
---|---|---|---|
النطاق الطيفي | 3.7 ~ 4.8 ميكرومتر ميغاواط | مقاس | 149 × 58.5 × 71 ملم |
تسليط الضوء | كاشف الأشعة تحت الحمراء المبرد 20mK,كاشف الأشعة تحت الحمراء المبرد 1280 × 1024,RS058F كاشف Mct Associates |
صفيف كبير عالي الدقة 1280x1024 / 12μm كاشف الأشعة تحت الحمراء المبرد MCT للحصول على تصوير حراري واضح
C1212M MWIR هو أحد كاشف الأشعة تحت الحمراء متوسط الطول الموجي المبرد HgCdTe / MCT الذي طورته شركة Global Sensor Technology (GST).إنه مزيج من الوضوح العالي والأداء العالي والموثوقية العالية.
يوفر كاشف الأشعة تحت الحمراء المبرد C1212M MWIR MCT أربعة أضعاف عدد البكسل في نفس منطقة الصورة النشطة مثل منتجات 640x512 التقليدية.بفضل المصفوفة الكبيرة بدقة تبلغ 1280 × 1024 ، يمكنها تحقيق مجال رؤية أوسع وتوفير المزيد من تفاصيل الصورة.يوفر حجم البكسل المنخفض الذي يبلغ 12 ميكرومتر دقة مكانية أفضل ويطابق تركيز العدسة البصرية الأقصر لتحقيق مهمة النطاق نفسها.
يعد كاشف الأشعة تحت الحمراء C1212M MWIR HgCdTe خيارًا مثاليًا لتطبيقات التصوير الحراري التي تتطلب أداءً فائقًا بعيد المدى والتعرف على تفاصيل الصورة في حجم ووزن وحزمة طاقة منخفضة.
- الدقة: 1280 × 1024
- مسافة البكسل: 12 ميكرومتر
- حساسية عالية
- تصميم مضغوط
- وزن خفيف
- استهلاك منخفض للطاقة
نموذج | C1212M ميغاواط |
مادة | MCT |
الدقة | 1280 × 1024 |
مساحة وحدة الصورة | 12 ميكرومتر |
النطاق الطيفي | 3.7 ميكرومتر ~ 4.8 ميكرومتر ميغاواط |
نمط العمل | لقطة ، وضع تكامل ITR / IWR ؛وضع الويندوز؛مكافحة التفتح |
قدرة الشحن | 6.75Me- / 4.8Me- (ITR) 5.25Me- / 3.3Me- (IWR) |
مدى ديناميكي | وضع ITR≥80dB وضع IWR≥76dB |
عدد المخرجات | 4 أو 8 ؛ما يصل إلى 20 ميجا بكسل / ثانية لكل إخراج |
NETD | ≤20 م ك (F2 / F4) |
معدل البكسل الفعال | ≥99.5٪ |
عدم انتظام الاستجابة | ≤8٪ |
نوع المبرد | RS058F |
استهلاك ثابت للطاقة | ≤7 واط |
أقصى استهلاك للطاقة | ≤17 واط |
مزود الطاقة | 24 فولت تيار مستمر |
وقت التبريد | ≤6 دقيقة |
وزن | ≤600 جرام |
الأبعاد (مم) | 149 × 58.5 × 71 |
درجة حرارة العمل | -45 درجة مئوية ~ + 71 درجة مئوية |
يستخدم كاشف الأشعة تحت الحمراء المبرد بالتبريد C1212M MWIR على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ونظام تحسين رؤية الطيران والحمل متعدد المستشعرات وما إلى ذلك.
1. ما هو كاشف MCT / HgCdTe؟
يشير MCT ، المعروف أيضًا باسم HgCdTe ، إلى Mercury-Cadmium-Tellurid وهو مركب كيميائي من تيلورايد الكادميوم (CdTe) وتيلورايد الزئبق (HgTe) ومادة شائعة في أجهزة الكشف الضوئي.كاشف MCT / HgCdTe هو كاشف ضوئي يعمل في بيئة شديدة البرودة ويمكنه اكتشاف الأشعة تحت الحمراء.إنها أكثر حساسية من المستشعرات الحرارية.
2. ما هو كاشف T2SL؟
يشير T2SL إلى Type-II Superlattice ، وهي مادة اصطناعية ذات نمو متغاير دوري متغاير بحجم نانومتر.تتميز بالتوحيد العالي والخصائص البصرية الفائقة ، مثل الكتلة الفعالة للإلكترون الكبيرة ، ومعامل الامتصاص الكبير والكفاءة الكمية العالية.بالمقارنة مع كاشف الأشعة تحت الحمراء MCT ، فإن كاشف الأشعة تحت الحمراء T2SL لديه تماثل جيد للمواد ، وتكلفة منخفضة ، وأداء مشابه لكاشف الأشعة تحت الحمراء MCT في نطاق الموجة المتوسطة والطويلة ، ولكنه يتمتع بمزايا رائعة في نطاق الموجة الطويلة جدًا.
