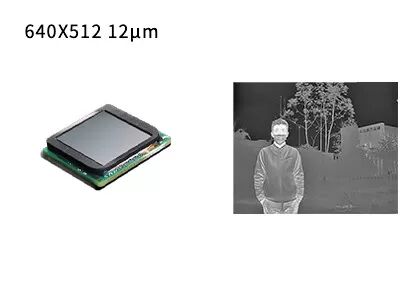

كاشف الأشعة تحت الحمراء غير المبرد عالي الدقة FPA 640x512 12μm للرؤية الليلية الحرارية

مكان المنشأ ووهان ، مقاطعة هوبي ، الصين
اسم العلامة التجارية GST
إصدار الشهادات ISO9001:2015; RoHS; Reach
رقم الموديل GST612W
الحد الأدنى لكمية 1000 قطعة
الأسعار Negotiable
شروط الدفع L / C ، T / T

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
الدقة 640 × 512 حجم بكسل 12 ميكرومتر
صفقة تعبئة وتغليف بسكويت الويفر مادة أكسيد الفاناديوم
مقاس 18x16x2.8 ملم وزن < 1.5 جرام
NETD < 40 مليون كلفن الطول الموجي 8 ~ 14 ميكرومتر
تسليط الضوء

كاشف الأشعة تحت الحمراء غير المبرد FPA

,

كاشف الأشعة تحت الحمراء غير المبرد 640x512

اترك رسالة
منتوج وصف
وصف مختصر



كاشف الأشعة تحت الحمراء عالي الدقة 640x512 / 12μm FPA للرؤية الليلية الحرارية



وصف المنتج



كاشف التصوير الحراري غير المبرد GST612W هو أحد سلسلة أجهزة الكشف عن مستوى تغليف الرقاقات (WLP) التي طورتها شركة Global Sensor Technology (GST).



التعبئة والتغليف على مستوى الرقاقة (WLP) هي عملية إكمال عبوات مفرغة الهواء مباشرة على رقاقة MEMS بالكامل ، ثم الكشط والقطع لعمل كاشف واحد للأشعة تحت الحمراء.باستخدام تقنية WLP الفعالة من حيث التكلفة في السوق ، حققنا SWaP-C الأمثل والإنتاج الضخم لأجهزة الكشف بالأشعة تحت الحمراء WLP.



تتيح الدقة العالية وحجم البكسل المنخفض (640 × 512/12 ميكرومتر) لكاشف الأشعة تحت الحمراء GST612W FPA جودة تصوير حراري أكبر تصل إلى 327،680 بكسل.يمكن أن توفر مجموعة أكبر صورًا أكثر تفصيلاً لتلبية احتياجات تطبيقات الدقة العالية ومجال الرؤية الأوسع.



حتى الآن ، قدمنا ​​لعملائنا العديد من حلول التصوير الحراري بالأشعة تحت الحمراء الناضجة والمستقرة.من الأسهل أن يتم دمج أجهزة الكشف عن الأشعة تحت الحمراء WLP الخاصة بنا في المزيد من المنتجات الطرفية وتقليل التكلفة للعملاء بشكل كبير.



الخصائص الرئيسية:



- تطبيقات SWaP-C المحسنة بالكامل

- مناسبة لمنتجات الأشعة تحت الحمراء المختلفة

- مجموعة كبيرة من تطبيقات التصوير الحراري

- سلسلة إمداد سريعة ذات حجم إنتاج كبير



مواصفات المنتج



نموذج GST612W
مادة VOx
الدقة 640 × 512
مساحة وحدة الصورة 12 ميكرومتر
النطاق الطيفي 8-14 ميكرومتر
NETD <40 مليون كلفن
الإخراج الرقمي المدمج في 14 بت ADC
الاستجابة النموذجية 15mV / ك
زمن الاستجابة الحرارية <12 مللي ثانية
معدل الإطار 50/60 هرتز
الأبعاد (مم) 18x16x2.8
وزن <1.5 جرام
درجة حرارة التشغيل -40 درجة مئوية ~ + 85 درجة مئوية



تطبيقات صناعية



يستخدم كاشف الأشعة تحت الحمراء غير المبرد GST612W على نطاق واسع في التصوير الحراري والأمن والمراقبة والرؤية الليلية الحرارية والمباني الذكية وحمولات الطائرات بدون طيار وما إلى ذلك.



كاشف الأشعة تحت الحمراء غير المبرد عالي الدقة FPA 640x512 12μm للرؤية الليلية الحرارية 0



حول تكنولوجيا الاستشعار العالمية



كاشف الأشعة تحت الحمراء غير المبرد عالي الدقة FPA 640x512 12μm للرؤية الليلية الحرارية 1



أسئلة وأجوبة



1. ما هو التصوير الحراري بالأشعة تحت الحمراء؟

في الطبيعة ، يمكن لجميع الأجسام التي تكون درجة حرارتها أعلى من الصفر المطلق (- 273 درجة مئوية) أن تشع أشعة تحت الحمراء.باستخدام كاشف كاميرا الأشعة تحت الحمراء لقياس فرق درجة حرارة الأشعة تحت الحمراء بين الهدف نفسه والخلفية ، يمكنك الحصول على صور مختلفة بالأشعة تحت الحمراء ، والتي تسمى أيضًا الصور الحرارية.



2. كيف تعمل كاشفات الأشعة تحت الحمراء؟

تدخل الأشعة تحت الحمراء المنبعثة من الهدف في نطاق الاستشعار للكاشف الحراري ، ثم يقوم كاشف الأشعة تحت الحمراء بتحويل إشارة الإشعاع ذات الشدة المختلفة إلى الإشارة الكهربائية المقابلة ، ثم من خلال التضخيم ومعالجة الفيديو ، يشكل صورة الأشعة تحت الحمراء التي يمكن ملاحظتها بواسطة عيون مجردة.



3. ما هي مزايا أجهزة الكشف بالأشعة تحت الحمراء المبردة؟

يعمل كاشف المستوى البؤري بالأشعة تحت الحمراء المبردة عند درجة حرارة منخفضة يتم توفيرها بواسطة كاشف مبرد ديوار (ddc).لديها حساسية عالية ويمكن أن تميز اختلافات درجات الحرارة الدقيقة أكثر من كاشف الأشعة تحت الحمراء غير المبرد.يمكنه الكشف عن الأشياء والتعرف عليها والتعرف عليها من مسافة بعيدة جدًا تزيد عن عشرة كيلومترات.هيكل الكاشف المبرد معقد للغاية مما ينتج عنه تكلفة عالية نسبيًا من الكاشف غير المبرد.
