640x512 / 17μm وحدة الكاميرا بالأشعة تحت الحمراء الأساسية مع التصوير الحراري الواضح
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الدقة | 640 × 512 | مساحة وحدة الصورة | 17 ميكرومتر |
|---|---|---|---|
| مقاس | 44.5x44.5x33.6 ملم | وزن | ＜ 90 جرام |
| حساسية عالية | صافي ＜ 30mK | الطول الموجي الطويل | 8 ~ 14 ميكرومتر |
| تسليط الضوء | وحدة الكاميرا بالأشعة تحت الحمراء 640 × 512,وحدة الكاميرا بالأشعة تحت الحمراء 90 جرام,نواة الكاميرا بالأشعة تحت الحمراء بنفايات |
||
منتوج وصف

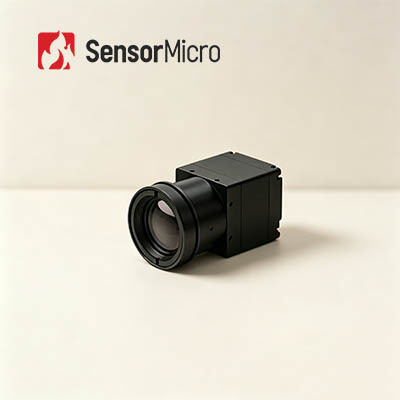

وحدة الكاميرا الحرارية PLUG617R
GST PLUG-R 640x512 / 17μm وحدة الكاميرا الحرارية بالأشعة تحت الحمراء مع التصوير الحراري الواضح
وصف المنتج
PLUG617R عبارة عن وحدة كاميرا حرارية غير مبردة تدمج كاشف الأشعة تحت الحمراء FPA غير المبرد 640x512 / 17μm.تتميز بحساسية عالية وخصائص أداء مستقرة ويمكن أن تقدم جودة تصوير واضحة في أنواع مختلفة من بيئة العمل القاسية مثل الظلام التام والضباب الكثيف والأمطار الغزيرة والثلج والعاصفة الرملية وما إلى ذلك.
وحدة الاستشعار الحراري بالأشعة تحت الحمراء PLUG617R هي نوع من وحدة الكاميرا غير المبردة المطبقة في مجال التصوير الحراري الصناعي وقياس درجة الحرارة.يمكن استخدامه لمراقبة ظروف المعدات وإصدار التحذيرات في مجموعة واسعة من التطبيقات الصناعية ، مثل الكشف عن الطاقة الكهربائية والتحكم في العمليات الصناعية وغيرها.يوفر هيكلها المرن كشفًا موثوقًا به بجودة لا تقبل المساومة.
يستخدم على نطاق واسع في مجالات مثل الصيانة التنبؤية ، والبتروكيماويات المعدنية ، ورؤية الماكينة ، وفحص المباني ، والطاقة الجديدة ، وحركة السكك الحديدية وغيرها من الصناعات.
الخصائص الرئيسية
- NETD <30mk ، حساسية عالية
- أداء مستقر
- سهولة الدمج
- جودة وتفاصيل صورة واضحة
- نطاق درجة حرارة قابلة للتخصيص
- قدرة قوية على التكيف مع البيئة
مواصفات المنتج
| نموذج | PLUG617R |
| أداء كاشف الأشعة تحت الحمراء | |
| الدقة | 640 × 512 |
| مساحة وحدة الصورة | 17 ميكرومتر |
| النطاق الطيفي | 8 ~ 14 ميكرومتر |
| NETD | <30 م ك |
| معالجة الصورة | |
| معدل الإطار | 25 هرتز / 30 هرتز |
| وقت بدء التشغيل | أقل من 15 ثانية |
| فيديو تمثيلي | بال / نتسك |
| فيديو رقمية | RAW / YUV / BT656 / LVDS |
| مكون التمديد | USB / كاميرلينك |
| وضع يعتم | خطي / مدرج تكراري / مختلط |
| تقريب رقمي | 1 ~ 8X تقريب مستمر ، حجم الخطوة 1/8 |
| عرض الصور | أسود ساخن / أبيض ساخن / لون زائف |
| اتجاه الصورة | أفقيًا / رأسيًا / قطريًا |
| خوارزمية الصورة | NUC / AGC / IDE |
| المواصفات الكهربائية | |
| الواجهة الخارجية القياسية | واجهة 50pin_HRS |
| وضع الاتصال | RS232-TTL ، 115200 بت في الثانية |
| مصدر التيار | 4 ~ 6 فولت |
| قياس الحرارة | |
| نطاق الحرارة الشغالة | -10 درجة مئوية ~ 50 درجة مئوية |
| نطاق درجة حرارة | -20 درجة مئوية ~ 150 درجة مئوية ، 100 درجة مئوية ~ 550 درجة مئوية |
| دقة درجة الحرارة | ± 2 درجة مئوية أو ± 2٪ (خذ القيمة القصوى) |
| SDK | ARM / Windows / Linux SDK ، التصوير الحراري بملء الشاشة |
| الخصائص البدنية | |
| الأبعاد (مم) | 44.5 × 44.5 × 36.6 |
| وزن | <90 جرام |
| التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ + 70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ + 85 درجة مئوية |
| رطوبة | 5٪ ~ 95٪ ، دون تكاثف |
| اهتزاز | الاهتزاز العشوائي 5.35 غرام ، 3 محاور |
| صدمة | موجة نصف جيبية ، 40 جم / 11 مللي ثانية ، 3 محاور 6 اتجاهات |
| بصريات | |
| عدسة اختيارية | التركيز الثابت Athermal: 7.5mm / 13mm / 19mm / 25mm / 35mm العدسة الآلية: 75 مم / 100 مم / 150 مم |
تطبيقات صناعية
تستخدم وحدة الكاميرا الحرارية PLUG617R على نطاق واسع في فحص الطاقة الكهربائية ، رؤية الماكينة ، أمن ومراقبة HVAC ، في الهواء الطلق ، مكافحة الحرائق والإنقاذ ، إنفاذ القانون والإنقاذ ، ADAS ، حمولات الطائرات بدون طيار إلخ.
يشيد من العملاء
أسئلة وأجوبة
1. كيف تختار دقة كاشف الأشعة تحت الحمراء المناسبة؟
يعتمد ذلك على الاحتياجات والتطبيقات الفعلية لمنتجاتك ، والسعر هو أيضًا عامل يجب مراعاته.إذا لم تكن جودة الصورة عالية ، يمكنك اختيار كاشف الأشعة تحت الحمراء بدقة منخفضة ، مثل 120 × 90 ، 256 × 192 ، 400 × 300.إذا كنت بحاجة إلى صورة واضحة جدًا لبعض الأغراض الخاصة ، مثل المراقبة عن بُعد ، فيمكنك اختيار كاشف الأشعة تحت الحمراء عالي الدقة من 1280 × 1024.
2. كيف يتم اختيار اللون الزائف المناسب للتصوير الحراري؟
- الأبيض الرمادي أكثر ملاءمة للهدف مع اختلاف بسيط في درجات الحرارة
- يعد اللون الأحمر والأزرق أكثر ملاءمة للمشهد حيث يجب العثور على نقاط المشكلة.
- الأحمر الحديدي هو لوحة الألوان القياسية لصناعة الطاقة.
ملاحظة: بغض النظر عن اللوحة التي تختارها ، لن تتغير درجة الحرارة على الإطلاق.
3. كيف تختار عدسة الكاميرا الحرارية بالأشعة تحت الحمراء المناسبة؟
- يمكن للعدسة القياسية أن تحقق الأهداف العادية بمسافة مناسبة
- بالنسبة للعدسة المقربة ، فهي مناسبة للأهداف الصغيرة نسبيًا وتحتاج إلى رؤيتها من مسافة بعيدة
- لرؤية المزيد من التفاصيل عن الأشياء على مسافة قريبة ، فإن العدسة ذات الزاوية الواسعة أفضل.
- عدسة ماكرو لرؤية هدف صغير جدًا من مسافة قريبة ، مثل دائرة الرقاقة.
