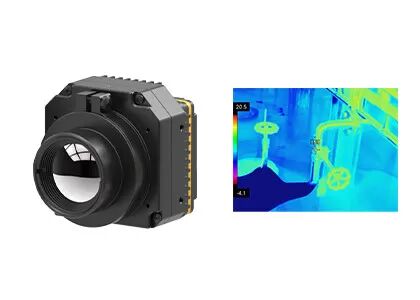

PLUG-R سلسلة كاميرا الأشعة تحت الحمراء الأساسية وحدة الكاميرا الحرارية غير المبردة 400x300 / 17μm
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xالدقة | 400x300 / 17 ميكرومتر | نطاق قياس درجة الحرارة | -20 ℃ ~ 550 ℃ |
---|---|---|---|
NETD | < 30 مليون كلفن | النطاق الطيفي | 8 ~ 14 ميكرومتر |
مقاس | 44.5x44.5x33.6 ملم | وزن | ≤77 جرام |
تسليط الضوء | قلب الكاميرا بالأشعة تحت الحمراء 400 × 300,وحدة الكاميرا الحرارية غير المبردة,مركز الكاميرا بالأشعة تحت الحمراء 17 ميكرون |
GST PLUG-R Series 400x300 / 17μm غير مبرد كاميرا التصوير الحراري الأساسية لكاميرا الأشعة تحت الحمراء
PLUG417R هي إحدى وحدات كاميرات الأشعة تحت الحمراء الحرارية غير المبردة من سلسلة PLUG-R التي طورتها شركة Global Sensor Technology (GST).يتكون من كاشف الأشعة تحت الحمراء غير المبرد 400x300 / 17μm ، وسلسلة كاملة من المكونات البصرية ، ودائرة معالجة الإشارات المهنية وخوارزمية معالجة الصور.
PLUG417R هو نوع من وحدات التصوير الحراري بالأشعة تحت الحمراء غير المبردة المطبقة في مجال التصوير الحراري الصناعي وقياس درجة الحرارة.نطاق درجة الحرارة قابل للتخصيص ، والذي يمكن أن يلبي المتطلبات المحددة للتصوير الحراري الصناعي ويقدم صورة حرارية واضحة مع نطاق قياس درجة الحرارة من -20 ~ 550 ℃.
يمكن دمج الوحدة الحرارية PLUG417R في العديد من المنتجات الطرفية التي تحتاج إلى تقنية التصوير الحراري بالأشعة تحت الحمراء ويتم تطبيقها في مجال الطباعة الحرارية وفحص الطاقة الكهربائية ورؤية الماكينة وفحص المباني والبتروكيماويات وما إلى ذلك.
- دقة الكاشف: 400x300 / 17μm
- مادة الكاشف: أكسيد الفاناديوم
- NETD <30mk ، حساسية عالية
- معدل عرض الإطارات: 25 هرتز / 30 هرتز / 50 هرتز / 60 هرتز
- الحجم: 44.5x44.5x36.6
- الوزن: ≤77 جرام
نموذج | PLUG417R |
أداء كاشف الأشعة تحت الحمراء | |
الدقة | 400 × 300 |
مساحة وحدة الصورة | 17 ميكرومتر |
النطاق الطيفي | 8 ~ 14 ميكرومتر |
NETD | <30 م ك |
معالجة الصورة | |
معدل الإطار | 25 هرتز / 30 هرتز / 50 هرتز / 60 هرتز |
وقت بدء التشغيل | أقل من 15 ثانية |
فيديو تمثيلي | بال / نتسك |
فيديو رقمية | RAW / YUV / BT656 / LVDS |
مكون التمديد | USB / كاميرلينك |
وضع يعتم | خطي / مدرج تكراري / مختلط |
تقريب رقمي | 1 ~ 8X تقريب مستمر ، حجم الخطوة 1/8 |
عرض الصور | أسود ساخن / أبيض ساخن / لون زائف |
اتجاه الصورة | أفقيًا / رأسيًا / قطريًا |
خوارزمية الصورة | NUC / AGC / IDE |
المواصفات الكهربائية | |
الواجهة الخارجية القياسية | واجهة 50pin_HRS |
وضع الاتصال | RS232-TTL ، 115200 بت في الثانية |
مصدر التيار | 4.5 ~ 6 فولت |
قياس الحرارة | |
نطاق الحرارة الشغالة | -10 درجة مئوية ~ 50 درجة مئوية |
نطاق درجة حرارة | -20 درجة مئوية ~ 150 درجة مئوية ، 100 درجة مئوية ~ 550 درجة مئوية |
دقة درجة الحرارة | ± 2 درجة مئوية أو ± 2٪ (خذ القيمة القصوى) |
SDK | ARM / Windows / Linux SDK ، التصوير الحراري بملء الشاشة |
الخصائص البدنية | |
الأبعاد (مم) | 44.5 × 44.5 × 36.6 |
وزن | ≤77 جرام |
التكيف البيئي | |
درجة حرارة التشغيل | -40 درجة مئوية ~ + 70 درجة مئوية |
درجة حرارة التخزين | -45 درجة مئوية ~ + 85 درجة مئوية |
رطوبة | 5٪ ~ 95٪ ، دون تكاثف |
اهتزاز | الاهتزاز العشوائي 5.35 غرام ، 3 محاور |
صدمة | موجة نصف جيبية ، 40 جم / 11 مللي ثانية ، 3 محاور 6 اتجاهات |
بصريات | |
عدسة اختيارية | التركيز الثابت Athermal: 7.5mm / 13mm / 19mm / 25mm / 35mm |
تستخدم وحدة الأشعة تحت الحمراء PLUG417R على نطاق واسع في فحص الطاقة الكهربائية ، رؤية الماكينة ، أمن ومراقبة HVAC ، في الهواء الطلق ، مكافحة الحرائق والإنقاذ ، إنفاذ القانون والإنقاذ ، ADAS ، حمولات الطائرات بدون طيار إلخ.
1. كيف يعمل مقياس ميكروبولومتر لصفيف المستوى البؤري غير المبرد؟
باستخدام مبدأ التأثير الحراري المشع بالأشعة تحت الحمراء ، يقوم كاشف الأشعة تحت الحمراء غير المبرد بتحويل طاقة الأشعة تحت الحمراء إلى طاقة حرارية باستخدام مادة امتصاص الأشعة تحت الحمراء ، بحيث تزداد درجة حرارة المادة الحساسة.بعد ذلك ، تتغير معلمة فيزيائية معينة للمادة الحساسة وفقًا لذلك وتتحول إلى إشارة كهربائية أو إشارة ضوئية مرئية من خلال آلية تحويل معينة مصممة لتحقيق اكتشاف الجسم.
2. ما هي ميزة كاشف الأشعة تحت الحمراء غير المبرد؟
لا يحتاج كاشف المستوى البؤري بالأشعة تحت الحمراء غير المبرد إلى جهاز تجميع مبرد ديوار (IDCA) ويمكن أن يعمل في درجة حرارة الغرفة.تتميز بمزايا البدء السريع ، استهلاك الطاقة المنخفض ، الحجم الصغير ، الوزن الخفيف ، العمر الطويل ، التكلفة المنخفضة وما إلى ذلك.على الرغم من أن حساسية كاشف المستوى البؤري بالأشعة تحت الحمراء غير المبرد ليست جيدة مثل أجهزة الكشف عن الأشعة تحت الحمراء المبردة ، إلا أنه بعد سنوات من التطوير ، كان أداء التكلفة أفضل بشكل واضح من الكاشف المبرد ، الذي لديه احتمالات تطبيق أوسع.
