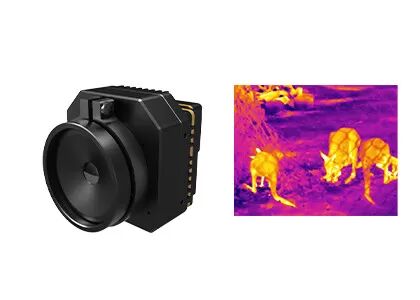

PLUG612 Uncooled LWIR Camera Core 640x512 12μm مع تصوير حراري واضح
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| نوع | وحدة الأشعة تحت الحمراء غير المبردة | الدقة | 640 × 512/12 ميكرومتر |
|---|---|---|---|
| استهلاك الطاقة النموذجي | ＜ 1.2 واط | NETD | ＜ 30 مليون كلفن |
| مقاس | 44.5x44.5x36.6 ملم | وزن | ≤85 جرام |
| تسليط الضوء | غير مبرد LWIR Camera Core,LWIR Camera Core 640x512 |
||
منتوج وصف
الوحدة الحرارية PLUG612 LWIR
وحدة الكاميرا بالأشعة تحت الحمراء PLUG612 Uncooled LWIR 640x512 / 12μm مع التصوير الحراري الواضح
وصف المنتج
PLUG612 هي واحدة من وحدات الكاميرا الحرارية IR غير المبردة من سلسلة PLUG التي طورتها Global Sensor Technology (GST).
يتكون قلب التصوير الحراري PLUG612 من مستشعر حراري غير مبرد 640 × 512/12 ميكرومتر ، وسلسلة كاملة من المكونات البصرية ، ودائرة معالجة الإشارات ، وخوارزمية معالجة الصور الفريدة ، مما يوفر صورة واضحة وأداءً فائقًا.
يمكن استخدام الوحدة الحرارية PLUG612 غير المبردة في مجالات مثل مراقبة الحيوانات والبحث والإنقاذ ومكافحة الحرائق وحمولات الطائرات بدون طيار وما إلى ذلك.
تعد Global Sensor Technology موردًا رائدًا لكاشف الأشعة تحت الحمراء ومصنع وحدة كاميرا OEM.تغطي الشركة مساحة 30 ألف متر مربع مع 20 ألف متر مربع غرفة نظيفة ، والتي يمكن أن توفر للعملاء إمدادات ثابتة من منتجات الأشعة تحت الحمراء.
الخصائص الرئيسية
- NETD <30mk ، حساسية عالية
- أداء مستقر
- سهولة الدمج
- جودة وتفاصيل صورة واضحة
- قدرة قوية على التكيف مع البيئة
مواصفات المنتج
| نموذج | قابس 612 |
| أداء كاشف الأشعة تحت الحمراء | |
| الدقة | 640 × 512 |
| مساحة وحدة الصورة | 12 ميكرومتر |
| النطاق الطيفي | 8 ~ 14 ميكرومتر |
| NETD | <30 م ك |
| معالجة الصورة | |
| معدل الإطار | 9 هرتز / 25 هرتز / 30 هرتز / 50 هرتز / 60 هرتز |
| وقت بدء التشغيل | أقل من 10 ثوانٍ |
| فيديو تمثيلي | بال / نتسك |
| فيديو رقمية | RAW / YUV / BT656 / LVDS |
| مكون التمديد | USB / كاميرلينك |
| وضع يعتم | خطي / مدرج تكراري / مختلط |
| تقريب رقمي | 1 ~ 8X تقريب مستمر ، حجم الخطوة 1/8 |
| عرض الصور | أسود ساخن / أبيض ساخن / لون زائف |
| اتجاه الصورة | أفقيًا / رأسيًا / قطريًا |
| خوارزمية الصورة | NUC / AGC / IDE |
| المواصفات الكهربائية | |
| الواجهة الخارجية القياسية | واجهة 50pin_HRS |
| وضع الاتصال | RS232-TTL ، 115200 بت في الثانية |
| مصدر التيار | 4 ~ 6 فولت |
| استهلاك الطاقة النموذجي | <1.2 واط |
| الخصائص البدنية | |
| الأبعاد (مم) | 44.5 × 44.5 × 36.6 |
| وزن | ≤85 جرام |
| التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ + 70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ + 85 درجة مئوية |
| رطوبة | 5٪ ~ 95٪ ، دون تكاثف |
| اهتزاز | الاهتزاز العشوائي 5.35 غرام ، 3 محاور |
| صدمة | موجة نصف جيبية ، 40 جم / 11 مللي ثانية ، 3 محاور 6 اتجاهات |
| بصريات | |
| عدسة اختيارية | التركيز الثابت Athermal: 13mm / 19mm / 24mm |
تطبيقات صناعية
تُستخدم وحدة الكاميرا الحرارية PLUG612 على نطاق واسع في الأمن والمراقبة ، في الهواء الطلق ، وإنقاذ تطبيق القانون ، ومكافحة الحرائق والإنقاذ ، و ADAS ، وحمولات الطائرات بدون طيار وما إلى ذلك.
إيجابياتنا
أسئلة وأجوبة
1. ما الذي يمكن استخدام التصوير بالأشعة تحت الحمراء؟
- رؤية ليلية
-البحث والإنقاذ
-اختبار غير مدمر
-الوقاية من الوباء
-التصوير الحراري
- الأمن والمراقبة
-مكافحة الحريق
...
2. ما هو الفرق بين كاشفات الأشعة تحت الحمراء المبردة وغير المبردة؟
يوجد حاليًا نوعان من أجهزة استشعار التصوير الحراري بالأشعة تحت الحمراء في السوق ، المبردة وغير المبردة.
كاشف الأشعة تحت الحمراء غير المبرد يعمل في درجة الحرارة المحيطة.إنها تعتمد على صناعة أشباه الموصلات ، وبالتالي يمكن تصنيعها بكميات كبيرة بحجم صغير وتكلفة منخفضة.تستخدم أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة على نطاق واسع في الأجهزة المحمولة / المحمولة / المحمولة.
يتم تعبئة كاشفات الأشعة تحت الحمراء المبردة في وحدة تحافظ عليها في درجة حرارة منخفضة للغاية والتي يجب أن تكون مدعومة بمبرد تبريد.إنها أكبر بكثير وأغلى ثمناً وأقل موثوقية من المستشعرات غير المبردة ، ويرجع ذلك أساسًا إلى أنظمة التبريد المعقدة التي تتطلبها.ومع ذلك ، فإن الأنظمة المبردة حساسة بشكل لا يصدق وعادة ما تعمل مع بصريات ذات طول بؤري طويل لتحقيق مهمة بعيدة المدى.
3. ما هي مزايا التصوير الحراري بالأشعة تحت الحمراء؟
بالنسبة للاختبار غير المدمر ، من السهل اختباره والاستجابة السريعة دون حدوث أضرار ، مما يؤدي إلى توفير التكاليف وزيادة كفاءة العمل وتقليل استهلاك القوى العاملة والمعدات.
بالنسبة للتصوير الحراري الطبي ، فإنه من الفعّال جدًا العثور على المشاكل الخفية في جسم الإنسان ، آمنة 100٪ بدون إشعاع وألم ، وهي أداة مثالية للفحص الصحي المبكر.
