كاميرا تصوير الغاز الضوئية المبردة 320x256 / 30μm شهادة RoHS
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xالمستشعر | مستشعر الأشعة تحت الحمراء | تكنولوجيا | الأشعة تحت الحمراء |
---|---|---|---|
الدقة | 320 × 256/30 ميكرومتر | بحجم | 155x67x80 ملم |
NETD | ≤15mK | النطاق الطيفي | 3.2 ± 0.1 ~ 3.5 ± 0.1 ميكرومتر |
تسليط الضوء | كاميرا تصوير غاز بصري مبرد,كاميرا تصوير غاز بصري 320x256 |

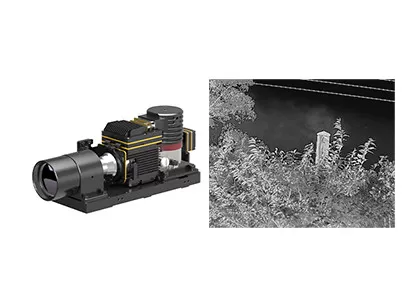

GST GAS330 كاميرا كاشف تسرب الغاز مع كاشف الأشعة تحت الحمراء المبرد 320x256 / 30μm
مدفوعة بالتحسينات في أساليب الإنتاج ، نما إنتاج واستخدام الغاز الصناعي بسرعة.في الوقت الذي يعود فيه بالفوائد على المصنع ، فإن الخطر الكامن لتسرب الغاز يزداد خطورة أيضًا.التصوير الضوئي للغاز (OGI) هو وسيلة شائعة الاستخدام وفعالة للغاية للكشف عن تسرب الغاز في المصانع الصناعية.
إن كاميرا الكشف عن تسرب الغاز بالأشعة تحت الحمراء GAS330 التي طورتها شركة Global Sensor Technology مخصصة للكشف عن الانبعاثات الدقيقة المتسربة للغازات الصناعية.مع كاشف الأشعة تحت الحمراء المبرد 320 × 256/30 ميكرومتر ، يعمل في النطاق الطيفي من 3.2 ~ 3.5 ميكرومتر لاكتشاف تسرب المركبات العضوية المتطايرة.
تتمتع Global Sensor Technology بأكثر من 10 سنوات من الخبرة في حلول التصوير الحراري بالأشعة تحت الحمراء وأيضًا العديد من حالات التكامل الناجحة لاكتشاف تسرب الغاز.نحن واثقون من أن نقدم لك خدمة مرضية.
- الدقة: 320x256
- مسافة البكسل: 30 ميكرومتر
- NETD≤15mK ، حساسية عالية
- الاستجابة الطيفية: 3.2 ميكرومتر ± 0.1 ميكرومتر ~ 3.5 ميكرومتر ± 0.1 ميكرومتر
- الطول الموجي للتخصيص بناءً على متطلبات مختلفة
- تتكامل مع واجهة DVP / CameraLink بسهولة
نموذج | غاز 330 |
أداء كاشف الأشعة تحت الحمراء | |
الدقة | 320 × 256 |
مساحة وحدة الصورة | 30 ميكرومتر |
المبرد | RS058 |
النطاق الطيفي | 3.2μm ± 0.1μm ~ 3.5μm ± 0.1μm MW |
وقت التبريد (20 درجة مئوية) | ≤ 8 دقيقة |
NETD (20 درجة مئوية) | ≤15mK |
معالجة الصورة | |
معدل الإطار | 30 هرتز |
وضع يعتم | خطي / مدرج تكراري / مختلط |
تقريب رقمي | × 1 / × 2 / × 4 |
اتجاه الصورة | أفقيًا / رأسيًا / قطريًا |
خوارزمية الصورة | NUC / AGC / IDE |
المواصفات الكهربائية | |
الواجهة الخارجية القياسية | J30JZ 25 دبوس |
فيديو تمثيلي | صديق |
فيديو رقمية | 16 بت RAW / YUV: إخراج DVP / Cameralink 16 بت |
مزامنة خارجية | المزامنة الخارجية للإطار: مستوى RS422 |
تواصل | RS422 ، 115200 بت في الثانية |
مزود الطاقة | 20 ~ 28 فولت تيار مستمر |
استهلاك طاقة مستقر | 12 واط |
الأبعاد (مم) | 155 × 67 × 80 |
وزن | ≤ 900 جرام |
درجة حرارة التشغيل | -40 درجة مئوية ~ + 60 درجة مئوية |
حجم الاهتزاز | الاهتزاز: نقل عالي السرعة مثبت على مركبة GJB الصدمة: موجة نصف جيبية ، 40 جم 11 مللي ثانية ، 3 محاور 6 اتجاهات 3 مرات لكل منهما |
عدسة بصرية | |
عدسة اختيارية | التكبير الثابت: 23 مم / F1.5 ؛55 ملم / F1.5 |
تستخدم كاميرا التصوير الحراري للكشف عن تسرب الغاز GAS330 لرؤية المركبات العضوية المتطايرة غير المرئية (المركبات العضوية المتطايرة) واكتشاف تسرب الغاز مثل: الميثان ، الإيثان ، البروبان ، البيوتان ، البنتان ، الهكسان ، الهيبتان ، الأوكتان ، الإيثيلين ، البروبيلين ، الأيزوبرين ، الميثانول ، الإيثانول ، البوتانون ، البنزين ، التولوين ، الزيلين ، إيثيل بنزين إلخ.
1.ما هو كاشف الأشعة تحت الحمراء / مستشعر التصوير الحراري؟
لا يمكن رؤية موجات الأشعة تحت الحمراء بالعين البشرية.كاشف الأشعة تحت الحمراء / مستشعر التصوير الحراري هو جهاز كهربائي ضوئي للتفاعل مع الأشعة تحت الحمراء والطاقة الحرارية وتحويلها إلى إشارة كهربائية ثم إخراج الصور الحرارية المرئية.
2. ما هو WLP؟
يشير WLP إلى حزمة مستوى الرقاقة.إنها عملية إكمال عبوات مفرغة الهواء مباشرة على رقاقة MEMS بالكامل ، ثم الكتابة والقطع لعمل مستشعر أشعة تحت الحمراء واحد.جنبا إلى جنب مع الحزمة المعدنية ، حزمة السيراميك ، هم ثلاثة تنسيقات الحزمة الرئيسية لأجهزة الكشف عن الأشعة تحت الحمراء غير المبردة.
3. ما هي ميزة WLP؟
أجهزة الكشف عن الأشعة تحت الحمراء WLP مصممة خصيصًا لتلبية متطلبات التصغير والتكلفة المنخفضة في تطبيق تقنية الأشعة تحت الحمراء في سوق الإلكترونيات الاستهلاكية.تقدم شركة Global Sensor Technology ، مع إمكانية تصنيع الحجم ، مجموعة متنوعة من حلول وحدة WLP للأشعة تحت الحمراء لتعزيز المزيد من التطبيقات الجديدة في الأسواق الناشئة.
