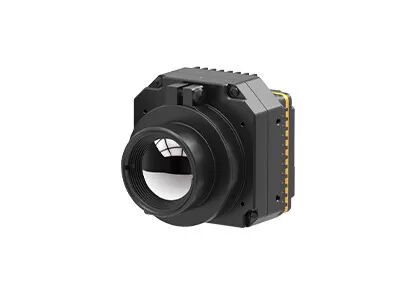

وحدة الكاميرا الحرارية لمكافحة الحرائق Uncooled LWIR Thermal Module 640x512 12μm
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xنوع | وحدة الأشعة تحت الحمراء غير المبردة | الدقة | 640 × 512/12 ميكرومتر |
---|---|---|---|
استهلاك الطاقة النموذجي | < 1.2 واط | NETD | < 30 مليون كلفن |
مقاس | 44.5x44.5x36.6 ملم | وزن | ≤85 جرام |
تسليط الضوء | 85 جرام وحدة الكاميرا الحرارية,وحدة حرارية LWIR 640x512,وحدة الكاميرا الحرارية LWIR |
وحدة كاميرا الأشعة تحت الحمراء عالية الجودة غير المبردة LWIR 640x512 / 12μm لمكافحة الحرائق والإنقاذ
يعتمد قلب الكاميرا الحرارية PLUG612 على مصفوفة المستوى البؤري المطورة ذاتيًا VOx ميكروبولومتر كاشف الأشعة تحت الحمراء غير المبرد بواسطة Global Sensor Technology (GST).
إنها واحدة من أكثر منتجات البيع الكلاسيكية والساخنة لضريبة السلع والخدمات.باستخدام مستشعر حراري غير مبرد 640 × 512/12 ميكرومتر ، يوفر قلب التصوير الحراري PLUG612 صورة واضحة وأداءً فائقًا.
تحتوي وحدة الكاميرا الحرارية PLUG612 على مجموعة واسعة من التطبيقات ، مثل مكافحة الحرائق والإنقاذ والطائرات بدون طيار والأمن والمراقبة وما إلى ذلك.
- NETD <30mk ، حساسية عالية
- أداء مستقر
- سهولة التكامل والتوصيل
- جودة وتفاصيل صورة واضحة
- قدرة قوية على التكيف مع البيئة
نموذج | قابس 612 |
أداء كاشف الأشعة تحت الحمراء | |
الدقة | 640 × 512 |
مساحة وحدة الصورة | 12 ميكرومتر |
النطاق الطيفي | 8 ~ 14 ميكرومتر |
NETD | <30 م ك |
معالجة الصورة | |
معدل الإطار | 9 هرتز / 25 هرتز / 30 هرتز / 50 هرتز / 60 هرتز |
وقت بدء التشغيل | أقل من 10 ثوانٍ |
فيديو تمثيلي | بال / نتسك |
فيديو رقمية | RAW / YUV / BT656 / LVDS |
مكون التمديد | USB / كاميرلينك |
وضع يعتم | خطي / مدرج تكراري / مختلط |
تقريب رقمي | 1 ~ 8X تقريب مستمر ، حجم الخطوة 1/8 |
عرض الصور | أسود ساخن / أبيض ساخن / لون زائف |
اتجاه الصورة | أفقيًا / رأسيًا / قطريًا |
خوارزمية الصورة | NUC / AGC / IDE |
المواصفات الكهربائية | |
الواجهة الخارجية القياسية | واجهة 50pin_HRS |
وضع الاتصال | RS232-TTL ، 115200 بت في الثانية |
مصدر التيار | 4 ~ 6 فولت |
استهلاك الطاقة النموذجي | <1.2 واط |
الخصائص البدنية | |
الأبعاد (مم) | 44.5 × 44.5 × 36.6 |
وزن | ≤85 جرام |
التكيف البيئي | |
درجة حرارة التشغيل | -40 درجة مئوية ~ + 70 درجة مئوية |
درجة حرارة التخزين | -45 درجة مئوية ~ + 85 درجة مئوية |
رطوبة | 5٪ ~ 95٪ ، دون تكاثف |
اهتزاز | الاهتزاز العشوائي 5.35 غرام ، 3 محاور |
صدمة | موجة نصف جيبية ، 40 جم / 11 مللي ثانية ، 3 محاور 6 اتجاهات |
بصريات | |
عدسة اختيارية | التركيز الثابت Athermal: 13mm / 19mm / 24mm |
تُستخدم وحدة الكاميرا الحرارية PLUG612 على نطاق واسع في الأمن والمراقبة ، في الهواء الطلق ، وإنقاذ تطبيق القانون ، ومكافحة الحرائق والإنقاذ ، و ADAS ، وحمولات الطائرات بدون طيار وما إلى ذلك.
1. كيف يعمل مقياس ميكروبولومتر لصفيف المستوى البؤري غير المبرد؟
باستخدام مبدأ التأثير الحراري المشع بالأشعة تحت الحمراء ، يقوم كاشف الأشعة تحت الحمراء غير المبرد بتحويل طاقة الأشعة تحت الحمراء إلى طاقة حرارية باستخدام مادة امتصاص الأشعة تحت الحمراء ، بحيث تزداد درجة حرارة المادة الحساسة.بعد ذلك ، تتغير معلمة فيزيائية معينة للمادة الحساسة وفقًا لذلك وتتحول إلى إشارة كهربائية أو إشارة ضوئية مرئية من خلال آلية تحويل معينة مصممة لتحقيق اكتشاف الجسم.
2. ما هي ميزة ميكروبولومتر vox غير المبرد؟
لا يحتاج كاشف المستوى البؤري بالأشعة تحت الحمراء غير المبرد إلى جهاز تجميع مبرد ديوار (IDCA) ويمكن أن يعمل في درجة حرارة الغرفة.تتميز بمزايا البدء السريع ، استهلاك الطاقة المنخفض ، الحجم الصغير ، الوزن الخفيف ، العمر الطويل ، التكلفة المنخفضة وما إلى ذلك.على الرغم من أن حساسية كاشف المستوى البؤري بالأشعة تحت الحمراء غير المبرد ليست جيدة مثل أجهزة الكشف بالأشعة تحت الحمراء المبردة ، إلا أنه بعد سنوات من التطوير ، كان أداء التكلفة أفضل بشكل واضح من الكاشف المبرد ، الذي لديه احتمالات تطبيق أوسع.
