وحدة التصوير الحراري المبردة GAVIN330 MWIR موثوقية عالية 320x256 30μm
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xالدقة | 320 × 256/30 ميكرومتر | مادة | MCT |
---|---|---|---|
NETD | ≤10mK | النطاق الطيفي | 3.7 ~ 4.8 ميكرومتر (ميغاواط) |
مقاس | 150 × 67 × 80 مم | وزن | ≤ 900 جرام |
تسليط الضوء | التصوير الحراري المبرد MWIR,جهاز التصوير الحراري المبرد GAVIN330,وحدة التصوير الحراري 320 × 256 |

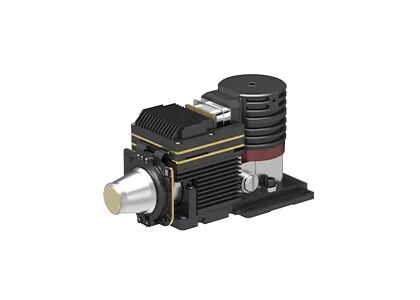

وحدة التصوير الحراري GAVIN330 عالية الموثوقية المبردة HgCdTe 320x256 / 30μm MWIR
سلسلة GAVIN هي وحدة الأشعة تحت الحمراء المبردة القياسية التي طورتها Global Sensor Technology (GST).وهي متوفرة بتنسيقات دقة مختلفة ونطاقات موجية مختلفة وخيارات عدسات بصرية مستمرة مختلفة.
وحدة التصوير الحراري GAVIN330 هي واحدة من سلسلة GAVIN مع كاشف مبرد 320x256 / 30μm MWIR ومبرد RS058 بالداخل.تعمل في النطاق الطيفي 3.7 ~ 4.8 ميكرون.مع واجهة cameralink القياسية الصناعية ، يمكن للكاميرا التي تعمل بالأشعة تحت الحمراء أو تكامل النظام تصميم أو دمج الكاميرا الكاملة الخاصة بهم بسهولة بناءً على وحدة الأشعة تحت الحمراء المبردة GAVIN330.
تلتزم شركة Global Sensor Technology بفتح رؤية جديدة لصناعة التصوير الحراري بالأشعة تحت الحمراء.نحن متخصصون في تصميم وتصنيع وبيع وتسويق أجهزة الكشف عن التصوير الحراري ووحدات الأشعة تحت الحمراء لتزويد عملائنا بمجموعة متنوعة من حلول التصوير الحراري بالأشعة تحت الحمراء التي تقصر وقت التطوير الثانوي وتقلل بشكل كبير من التكلفة للعملاء.
- تصوير حراري عالي الجودة
- حساسية عالية ، NETD≤10mK
- كشف بعيد المدى
- سهولة الدمج في النظام
- واجهة DVP / Cameralink ، إخراج صورة RAW / YUV
- تتوفر عدسات زووم بصري مستمر مختلفة
نموذج | غافين 330 |
أداء كاشف الأشعة تحت الحمراء | |
الدقة | 320 × 256 |
مساحة وحدة الصورة | 30 ميكرومتر |
المبرد | RS058 |
النطاق الطيفي | 3.7 ميكرومتر ~ 4.8 ميكرومتر ميغاواط |
وقت التبريد (20 درجة مئوية) | ≤7 دقيقة |
NETD (20 درجة مئوية) | ≤10mK |
معالجة الصورة | |
معدل الإطار | 50 هرتز / 100 هرتز / 200 هرتز |
وضع يعتم | خطي / مدرج تكراري / مختلط |
تقريب رقمي | × 1 / × 2 / × 4 |
اتجاه الصورة | أفقيًا / رأسيًا / قطريًا |
خوارزمية الصورة | NUC / AGC / IDE |
المواصفات الكهربائية | |
الواجهة الخارجية القياسية | J30JZ 25 دبوس |
فيديو تمثيلي | صديق |
فيديو رقمية | 16 بت RAW / YUV: إخراج DVP / Cameralink 16 بت |
مزامنة خارجية | المزامنة الخارجية للإطار: مستوى RS422 |
تواصل | RS422 ، 115200 بت في الثانية |
مزود الطاقة | 20 ~ 28 فولت تيار مستمر |
استهلاك طاقة مستقر | 12 واط |
الأبعاد (مم) | 150 × 67 × 80 |
وزن | ≤ 900 جرام |
درجة حرارة التشغيل | -40 درجة مئوية ~ + 60 درجة مئوية |
حجم الاهتزاز | الاهتزاز: نقل عالي السرعة مثبت على مركبة GJB الصدمة: موجة نصف جيبية ، 40 جم 11 مللي ثانية ، 3 محاور 6 اتجاهات 3 مرات لكل منهما |
عدسة بصرية | |
عدسة اختيارية | التكبير المستمر 30 ~ 240 مم / F4 15 ~ 300 ملم / F4 21 ~ 420 ملم / F4 35 ~ 690 ملم / F4.0 |
تستخدم وحدة الكاميرا الحرارية المبردة GAVIN330 على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ونظام تحسين رؤية الطيران والحمل متعدد المستشعرات وما إلى ذلك.
1. كيف تختار دقة كاشف الأشعة تحت الحمراء المناسبة؟
يعتمد ذلك على الاحتياجات والتطبيقات الفعلية لمنتجاتك ، والسعر هو أيضًا عامل يجب مراعاته.إذا لم تكن جودة الصورة عالية ، يمكنك اختيار كاشف الأشعة تحت الحمراء بدقة منخفضة ، مثل 120 × 90 ، 256 × 192 ، 400 × 300.إذا كنت بحاجة إلى صورة واضحة جدًا لبعض الأغراض الخاصة ، مثل المراقبة عن بُعد ، فيمكنك اختيار كاشف الأشعة تحت الحمراء عالي الدقة من 1280 × 1024.
2. كيف يتم اختيار اللون الزائف المناسب للتصوير الحراري؟
- الأبيض الرمادي أكثر ملاءمة للهدف مع اختلاف بسيط في درجات الحرارة
- يعد اللون الأحمر والأزرق أكثر ملاءمة للمشهد حيث يجب العثور على نقاط المشكلة.
- الأحمر الحديدي هو لوحة الألوان القياسية لصناعة الطاقة.
ملاحظة: بغض النظر عن اللوحة التي تختارها ، لن تتغير درجة الحرارة على الإطلاق.
3. كيف تختار عدسة الكاميرا الحرارية بالأشعة تحت الحمراء المناسبة؟
- يمكن للعدسة القياسية أن تحقق الأهداف العادية بمسافة مناسبة
- بالنسبة للعدسة المقربة ، فهي مناسبة للأهداف الصغيرة نسبيًا وتحتاج إلى رؤيتها من مسافة بعيدة
- لرؤية المزيد من التفاصيل عن الأشياء على مسافة قريبة ، فإن العدسة ذات الزاوية الواسعة أفضل.
- عدسة ماكرو لرؤية هدف صغير جدًا من مسافة قريبة ، مثل دائرة الرقاقة.
