1280 × 1024 وحدة التصوير الحراري LWIR غير المبردة لكاميرا المراقبة
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xالدقة | 1280 × 1024/12 ميكرومتر | NETD | < 30 مليون كلفن |
---|---|---|---|
معدل الإطار | 25 هرتز | النطاق الطيفي | 8 ~ 14 ميكرومتر |
بحجم | 56x56x40.2 ملم | وزن | ≤220 جرام |
تسليط الضوء | 1280 × 1024 وحدة التصوير الحراري,وحدة حرارية غير مبردة لكاميرا المراقبة,1280 × 1024 وحدة حرارية غير مبردة |
وحدة التصوير الحراري LWIR غير المبردة سهلة الدمج في كاميرا المراقبة

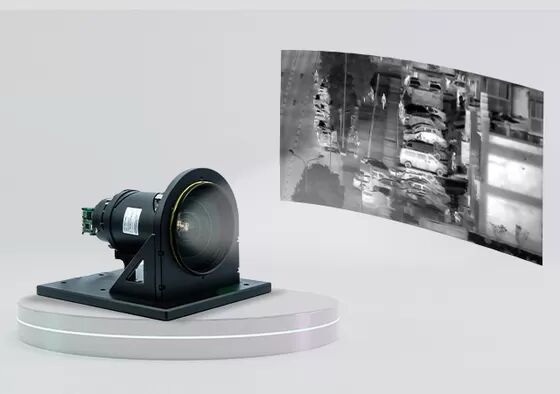

تم إصدار الوحدة الحرارية PLUG1212 عالية الدقة غير المبردة بواسطة Global Sensor Technology ، حيث تدمج عدسة تكبير 30mm-180mm وكاشف الأشعة تحت الحمراء LWIR غير المبرد 1280 × 1024 والذي يضمن مسافة كشف قابلة للتعديل وتصوير عالي الدقة.
تم تجهيز معظم النوى الحرارية بعدسات بؤرية ثابتة لها نطاق كشف ثابت وقابلة للتطبيق على مشاهد محدودة.يغطي مجال الرؤية لعدسة الزوم 30 مم - 180 مم من 4.9 درجة × 3.9 درجة إلى 28.7 درجة × 23.1 درجة ، ويختلف نطاق الكشف وفقًا للطلب ، حيث تتجاوز المسافة الأبعد 7000 متر.
يمكن دمج وحدة التصوير الحراري PLUG1212 هذه في أنظمة الأمان الكبيرة ، مثل الكاميرات الأمنية والحمولات ونظام بانورامي الأشعة تحت الحمراء وما إلى ذلك.
- NETD <30mk ، حساسية عالية
- أداء مستقر
- جودة صورة فائقة الوضوح والتفاصيل
- سهولة الدمج
- قدرة قوية على التكيف مع البيئة
نموذج | قابس 1212 |
أداء كاشف الأشعة تحت الحمراء | |
الدقة | 1280 × 1024 |
مساحة وحدة الصورة | 12 ميكرومتر |
النطاق الطيفي | 8 ~ 14 ميكرومتر |
NETD | <30 م ك |
معالجة الصورة | |
معدل الإطار | 25 هرتز |
وقت بدء التشغيل | <25 ثانية |
فيديو تمثيلي | / |
فيديو رقمية | HDMI / RAW / YUV / BT1120 |
مكون التمديد | USB / كاميرلينك |
وضع يعتم | خطي / مدرج تكراري / مختلط |
تقريب رقمي | 1 ~ 8X تقريب مستمر ، حجم الخطوة 1/8 |
عرض الصور | أسود ساخن / أبيض ساخن / لون زائف |
اتجاه الصورة | أفقيًا / رأسيًا / قطريًا |
خوارزمية الصورة | NUC / AGC / IDE |
المواصفات الكهربائية | |
الواجهة الخارجية القياسية | واجهة 50pin_HRS |
وضع الاتصال | RS232-TTL ، 115200 بت في الثانية |
مصدر التيار | 5 ± 0.5 فولت |
استهلاك الطاقة النموذجي | <2.0 واط |
الخصائص البدنية | |
الأبعاد (مم) | 56 × 56 × 40.2 |
وزن | ≤220 جرام |
التكيف البيئي | |
درجة حرارة التشغيل | -40 درجة مئوية ~ + 70 درجة مئوية |
درجة حرارة التخزين | -45 درجة مئوية ~ + 85 درجة مئوية |
رطوبة | 5٪ ~ 95٪ ، دون تكاثف |
اهتزاز | الاهتزاز العشوائي 5.35 غرام ، 3 محاور |
صدمة | موجة نصف جيبية ، 40 جم / 11 مللي ثانية ، 3 محاور 6 اتجاهات |
بصريات | |
عدسة اختيارية | تركيز ثابت أثيرمال: 19 مم / 25 مم |
تستخدم وحدة التصوير بالأشعة تحت الحمراء PLUG1212 على نطاق واسع في صناعة المراقبة الأمنية
1. ما هو التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هو نوع من الطرق التي تستخدم الأشعة تحت الحمراء والطاقة الحرارية لجمع المعلومات حول الأشياء.وفقًا لاختلاف الإشعاع بين الكائن وبيئة الخلفية وفرق الإشعاع لكل جزء من الكائن نفسه ، يمكن للصورة الحرارية بالأشعة تحت الحمراء إظهار تذبذب الإشعاع لكل جزء من المشهد ، وبالتالي إظهار خصائص المشهد.
2. ما هي ميزة التصوير الحراري بالأشعة تحت الحمراء؟
- انظر من خلال الظلام الدامس.
- تحديد الهوية تحت التمويه ؛
- كشف بعيد المدى ؛
- كشف توزيع الحرارة.
--قياس درجة حرارة عدم الاتصال ؛
--- الوعي المهني
3. ما هي تطبيقات التصوير الحراري بالأشعة تحت الحمراء؟
يعد قياس درجة الحرارة والتصوير في جميع الأحوال الجوية وظيفتين أساسيتين لتقنية التصوير الحراري بالأشعة تحت الحمراء.تُستخدم المنتجات التي تم تطويرها بناءً على هاتين التقنيتين على نطاق واسع في الطاقة الكهربائية والأمن والمراقبة والتصنيع الصناعي والبحث العلمي والعلاج الطبي والمجالات التقليدية الأخرى.
