كاميرا تصوير حرارية نقية 640x512 للتكامل السريع
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xدقة | 640 × 512/12 ميكرومتر | NETD النموذجي | ≤40 مليون كلفن |
---|---|---|---|
النطاق الطيفي | 8 ~ 14 ميكرومتر | مقاس | 25.4 × 25.4 × 27.4 (مع عدسة 9.1 ملم) |
نطاق درجة حرارة | -20 ℃ ~ + 550 ℃ (قابلة للتخصيص) | دقة درجة الحرارة | ± 3 ℃ أو ± 3٪ |
تسليط الضوء | نواة الكاميرا الحرارية للتصوير الواضح,نواة الكاميرا الحرارية سريعة التكامل,وحدة كاميرا التصوير الحراري 640x512 |

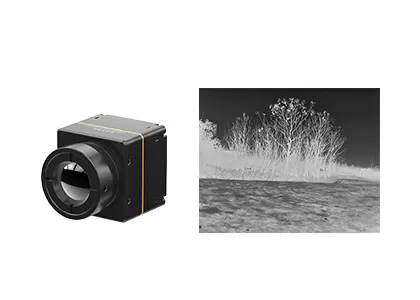

640x512 كاميرا حرارية أساسية مع تصوير واضح للتكامل السريع
COINR 640x512 / 12μm الكاميرا الحرارية الأساسية مع التصوير الحراري لنظام المركبات الجوية بدون طيار
COIN612R عبارة عن وحدة كاميرا تعمل بالأشعة تحت الحمراء ميسورة التكلفة مع نظام تصوير حراري مصمم للمركبات الجوية التجارية بدون طيار (الطائرات بدون طيار / الطائرات بدون طيار).تم تطويره خصيصًا لمجال الإنقاذ والتفتيش بدون طيار ، مثل فحص الطاقة الكهربائية ، والتفتيش الكهروضوئي ، وكشف حماية البيئة ، والبحث العلمي ، والتصوير الجوي ، وتحقيقات الشرطة ، والإغاثة في حالات الكوارث والإنقاذ ، والوقاية من حرائق الغابات ، والسلامة الحضرية ، إلخ. فيما يتعلق بحمولات الطائرات بدون طيار ، توفر GST للعملاء حلولاً متنوعة فعالة وناضجة لأداء المهام في بيئات مختلفة.
يدمج قلب كاميرا الأشعة تحت الحمراء COIN612R مستشعر التصوير الحراري 640x512 / 12μm.يتميز بعرض صور حاد ونقي ، حجم صغير وتكلفة منخفضة.تتميز وحدة الكاميرا الحرارية هذه أيضًا بوظيفة حرارية اختيارية بمدى قياس من -20 ~ 550 ℃ لقياس درجة الحرارة الصناعية.
SWaP الأمثل
• الحجم الصغير: 25.4 × 25.4 × 14.1 (مع مصراع)
• وزن خفيف: يصل إلى 27 جم (مع عدسة 9.1 مم)
• استهلاك الطاقة: يصل إلى 0.9 واط
جودة صورة رائعة
• خوارزمية معالجة الصور من الجيل الجديد: NUC / 3DNR / DNS / DRC / EE
• نطاق درجة الحرارة الإشعاعية: -20 درجة مئوية 150 درجة مئوية ، 0 ~ 550 درجة مئوية (دعم التمدد والتخصيص)
تكامل سريع
• واجهات DVP / LVDS ، إخراج بيانات صورة RAW / YUV ، التحكم في المنفذ التسلسلي
• توفر النسخة الإشعاعية ARM / windows / Linux SDK لتحقيق قياس درجة حرارة ملء الشاشة
نموذج | COIN612 / ر |
أداء كاشف الأشعة تحت الحمراء | |
المواد الحساسة | أكسيد الفاناديوم |
دقة | 640 × 512 |
مساحة وحدة الصورة | 12 ميكرومتر |
النطاق الطيفي | 8 ميكرومتر ~ 14 ميكرومتر |
NETD النموذجي | ≤40mK |
معالجة الصورة | |
معدل الإطار | 25 هرتز / 30 هرتز |
وقت بدء التشغيل | 5 ثانية |
فيديو تمثيلي | بال / نتسك |
فيديو رقمية | RAW / YUV / BT656 |
خوارزمية الصورة | تصحيح عدم التوحيد (NUC) تقليل التشويش ثلاثي الأبعاد (3DNR) 2D Noise Reduction (DNS) ضغط النطاق الديناميكي (DRC) تحسين الحواف (EE) |
تقريب رقمي | 1 ~ 8X تقريب مستمر ، حجم الخطوة 1/8 (إخراج YUV) |
عرض الصور | أسود ساخن / أبيض ساخن / لون زائف |
برامج الكمبيوتر | |
برنامج ICC | وحدة التحكم وعرض الفيديو |
الخصائص الكهربائية | |
الواجهة الخارجية القياسية | 50Pin_HRS: DF40C-50DP-0.4V (51) ، (HRS ، ذكر) |
مجلس توسيع USB | نوع سي |
واجهة الاتصالات | TTL-232 / USB2.0 |
واجهة الفيديو الرقمية | CMOS8 / CMOS16 / LVDS / USB2.0 |
مصدر التيار | 4 ~ 5.5 فولت |
استهلاك الطاقة النموذجي | 0.9 واط |
قياس الحرارة | |
نطاق الحرارة الشغالة | -10 ℃ ~ + 50 ℃ |
نطاق قياس درجة الحرارة | -20 ℃ ~ 150 ℃، 0 ℃ ~ 550 (دعم التوسيع والتخصيص) |
دقة قياس درجة الحرارة | أكبر من ± 3 ℃ أو ± 3٪ |
قياس درجة الحرارة الإقليمية | دعم القيمة القصوى والدنيا والمتوسط لدرجة الحرارة الإقليمية للمخرجات |
SDK | نظام التشغيل Windows / Linux / ARM ؛حقق تحليل دفق الفيديو وتحويله من الرمادي إلى درجة الحرارة |
الخصائص البدنية | |
الحجم (مم) | 25.4 × 25.4 × 27.4 (مع عدسة 9.1 ملم) 25.4 × 25.4 × 39.5 (مع عدسة 13 ملم) 25.4 × 25.4 × 38.3 (مع عدسة 19 ملم) |
وزن | 27 جرام ± 2 جرام (مع عدسة 9.1 ملم) 40 جم ± 2 جم (مع عدسة 13 مم) 41 جرام ± 2 جرام (مع عدسة 19 ملم) |
التكيف البيئي | |
درجة حرارة التشغيل | -40 درجة مئوية ~ + 70 درجة مئوية |
درجة حرارة التخزين | -45 درجة مئوية ~ + 85 درجة مئوية |
رطوبة | 5٪ ~ 95٪ ، دون تكاثف |
اهتزاز | الاهتزاز العشوائي 5.35 غرام ، 3 محاور |
صدمة | موجة نصف جيبية ، 40 جم / 11 مللي ثانية ، 3 محاور 6 اتجاهات |
شهادة | ROHS2.0 / تصل |
بصريات | |
عدسة اختيارية | تركيز ثابت أثيرمال: 9.1 ملم / 13 ملم / 19 ملم |
مستوى الحماية | تصنيف IP67 (السطح الأمامي) |
يمكن استخدام نواة الكاميرا الحرارية COIN612R لحمولات الطائرات بدون طيار لفحص الطاقة الكهربائية ، والفحص الكهروضوئي ، وكشف حماية البيئة ، والبحث العلمي ، والتصوير الجوي ، وتحقيقات الشرطة ، والإغاثة في حالات الكوارث والإنقاذ ، ومنع حرائق الغابات ، والسلامة الحضرية ، إلخ.
التصوير الحراري بالأشعة تحت الحمراء هو نوع من الطرق التي تستخدم الأشعة تحت الحمراء والطاقة الحرارية لجمع المعلومات حول الأشياء.وفقًا لاختلاف الإشعاع بين الكائن وبيئة الخلفية وفرق الإشعاع لكل جزء من الكائن نفسه ، يمكن للصورة الحرارية بالأشعة تحت الحمراء إظهار تذبذب الإشعاع لكل جزء من المشهد ، وبالتالي إظهار خصائص المشهد.
2. ما هي ميزة التصوير الحراري بالأشعة تحت الحمراء؟
--- انظر من خلال الظلام الدامس
--- تحديد الهوية تحت التمويه
- كشف بعيد المدى
- كشف توزيع الحرارة
- قياس درجة حرارة عدم الاتصال
--- الوعي المهني
---وهلم جرا
3. ما هي تطبيقات التصوير الحراري بالأشعة تحت الحمراء؟
يعد قياس درجة الحرارة والتصوير في جميع الأحوال الجوية وظيفتين أساسيتين لتقنية التصوير الحراري بالأشعة تحت الحمراء.تُستخدم المنتجات التي تم تطويرها بناءً على هاتين التقنيتين على نطاق واسع في الطاقة الكهربائية والأمن والمراقبة والتصنيع الصناعي والبحث العلمي والعلاج الطبي والمجالات التقليدية الأخرى.
