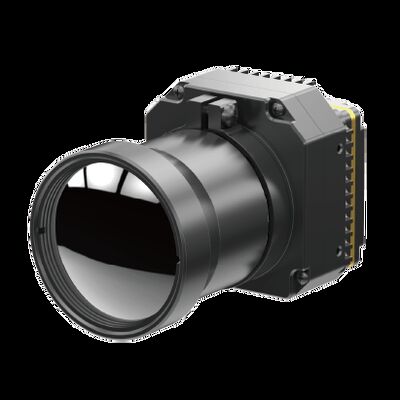

وحدة التصوير الحراري VOx غير المبردة عالية الوضوح للتصوير الحراري الصناعي

وحدة التصوير الحراري VOx غير المبردة عالية الوضوح للتصوير الحراري الصناعي

PLUG1212R هي واحدة من وحدات الكاميرا غير المبردة التي تعمل بالأشعة تحت الحمراء من سلسلة PLUG-R والتي طورتها شركة Global Sensor Technology (GST).يعتمد على كاشف الأشعة تحت الحمراء غير المبرد GST1212M مع دائرة معالجة الإشارات الاحترافية ومنصة معالجة الصور، مما يحول الأشعة تحت الحمراء المستهدفة بالكامل إلى بيانات درجة الحرارة.قياس درجة الحرارة متاح ويمكن تخصيص نطاق درجة الحرارة، مما يلبي المتطلبات المحددة للتصوير الحراري الصناعي.

توفر وحدة التصوير الحراري Uncooled HD LWIR 1280x1024/12μm VOx نطاقًا واسعًا لقياس درجة الحرارة، مما يتيح تطبيقات متنوعة في مجالات مثل التفتيش الصناعي والمراقبة والأمن.مع نطاق درجة حرارة يغطي درجات الحرارة تحت الصفر (-20 درجة مئوية) والبيئات ذات درجة الحرارة المرتفعة (حتى 550 درجة مئوية)، تلبي هذه الوحدة متطلبات سيناريوهات التصوير الحراري المختلفة.

- درجة البكسل: 12 ميكرومتر

- الدقة: 1280x1024

- نطاق الأطياف: 8μm -14μm

- حساسية عالية: NETD<30mK

- نطاق درجة الحرارة: -20 درجة مئوية ~ 150 درجة مئوية، 100 درجة مئوية ~ 550 درجة مئوية

- دقة درجة الحرارة: ±2 درجة مئوية أو ±2%

- موثوقية عالية وقدرة على التكيف البيئي القوي.

تُستخدم وحدة التصوير بالأشعة تحت الحمراء PLU1212R على نطاق واسع في كهرباء الطاقة ورؤية الماكينة وفحص المباني والبتروكيماويات المعدنية وما إلى ذلك.

1. كيف يعمل كاشف الأشعة تحت الحمراء؟

تعمل أجهزة كشف الأشعة تحت الحمراء عن طريق استشعار الإشعاع الكهرومغناطيسي في نطاق الأشعة تحت الحمراء.تختلف آلية الكشف الدقيقة حسب نوع كاشف الأشعة تحت الحمراء.

تعمل أجهزة الكشف الحراري عن طريق قياس التغير في درجة الحرارة الناتج عن امتصاص الأشعة تحت الحمراء.على سبيل المثال، تتكون المقاييس الدقيقة من مصفوفة من عناصر مقاومة صغيرة حساسة للحرارة.عندما يمتص الكاشف الأشعة تحت الحمراء، فإنه يؤدي إلى زيادة درجة حرارة العنصر المقاوم، مما يؤدي إلى تغير في المقاومة الكهربائية التي يمكن اكتشافها وتحويلها إلى صورة.

ومن ناحية أخرى، تعمل كاشفات الفوتون عن طريق تحويل الفوتونات من الأشعة تحت الحمراء إلى إشارات كهربائية.هناك نوعان شائعان من أجهزة كشف الفوتون هما أجهزة الكشف الكهروضوئية والموصلات الضوئية.تولد كاشفات الخلايا الكهروضوئية جهدًا كهربائيًا عند امتصاص فوتونات الأشعة تحت الحمراء، بينما تزيد الموصلات الضوئية من موصليتها عندما يتم امتصاص الفوتونات.

يمكن لكاشفات الأشعة تحت الحمراء أيضًا استخدام آليات كشف أخرى، مثل الكهرباء الحرارية، حيث تؤدي التغيرات في درجة الحرارة إلى حدوث شحنة في المادة، أو التأثيرات الكهروحرارية، حيث يؤدي اختلاف درجة الحرارة بين مادتين إلى توليد جهد كهربائي.

يمكن معالجة إشارة الخرج من كاشف الأشعة تحت الحمراء وعرضها كصورة، والتي يمكن استخدامها لمجموعة متنوعة من الأغراض، مثل التصوير الحراري في التطبيقات الطبية أو الصناعية، والاستشعار عن بعد للبيئة، والمسح الحراري في أنظمة الأمان.
