نواة الكاميرا الحرارية المحسنة والدقة عالية الدقة 1280 × 1024

نواة الكاميرا الحرارية المحسنة والدقة عالية الدقة 1280 × 1024

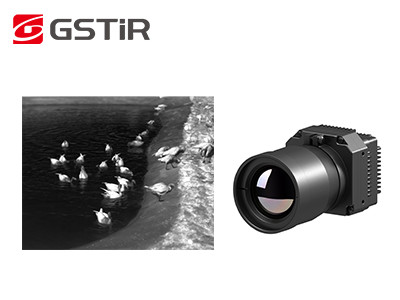

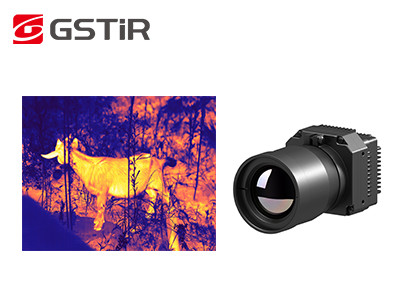

PLUG1212R هي واحدة من وحدات الكاميرا غير المبردة التي تعمل بالأشعة تحت الحمراء من سلسلة PLUG-R والتي طورتها شركة Global Sensor Technology (GST).يعتمد على كاشف الأشعة تحت الحمراء غير المبرد GST1212M مع دائرة معالجة الإشارات الاحترافية ومنصة معالجة الصور، مما يحول الأشعة تحت الحمراء المستهدفة بالكامل إلى بيانات درجة الحرارة.قياس درجة الحرارة متاح ويمكن تخصيص نطاق درجة الحرارة، مما يلبي المتطلبات المحددة للتصوير الحراري الصناعي.

توفر وحدة التصوير الحراري Uncooled HD LWIR 1280x1024/12μm VOx نطاقًا واسعًا لقياس درجة الحرارة، مما يتيح تطبيقات متنوعة في مجالات مثل التفتيش الصناعي والمراقبة والأمن.مع نطاق درجة حرارة يغطي درجات الحرارة تحت الصفر (-20 درجة مئوية) والبيئات ذات درجة الحرارة المرتفعة (حتى 550 درجة مئوية)، تلبي هذه الوحدة متطلبات سيناريوهات التصوير الحراري المختلفة.

- درجة البكسل: 12 ميكرومتر

- الدقة: 1280x1024

- نطاق الأطياف: 8μm -14μm

- حساسية عالية: NETD<30mK

- نطاق درجة الحرارة: -20 درجة مئوية ~ 150 درجة مئوية، 100 درجة مئوية ~ 550 درجة مئوية

- دقة درجة الحرارة: ±2 درجة مئوية أو ±2%

- موثوقية عالية وقدرة على التكيف البيئي القوي.

تُستخدم وحدة التصوير بالأشعة تحت الحمراء PLU1212R على نطاق واسع في كهرباء الطاقة ورؤية الماكينة وفحص المباني والبتروكيماويات المعدنية وما إلى ذلك.

1. كيف تعمل الوحدة الحرارية؟

تعمل الوحدة الحرارية عادةً على النحو التالي:

1) كشف الأشعة تحت الحمراء: تحتوي الوحدة الحرارية على كاشف الأشعة تحت الحمراء الذي يمكنه استشعار الإشعاع الكهرومغناطيسي في نطاق الأشعة تحت الحمراء.

2) البصريات: يتم تركيز الأشعة تحت الحمراء على الكاشف من خلال نظام بصري، والذي قد يشمل عدسة أو مجموعة من المرايا.

3) تضخيم الإشارة: يتم تضخيم الإشارة المكتشفة ورقمنتها بواسطة الإلكترونيات الموجودة داخل الوحدة الحرارية.

4) معالجة الصور: تتم بعد ذلك معالجة الإشارة الرقمية لإنتاج صورة حرارية.تتضمن هذه العملية عدة مراحل، بما في ذلك تقليل الضوضاء وتحسين التباين وتعيين الألوان.قد يتم تضمين ميزات إضافية مثل قياس درجة الحرارة في معالجة الصور.

5) العرض: يتم بعد ذلك عرض الصورة الحرارية على الشاشة، إما داخل الوحدة الحرارية أو على جهاز خارجي.
