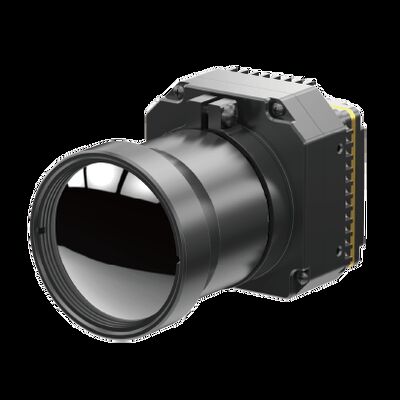

وحدة الكاميرا الحرارية 1280x1024 12μM من الدرجة الصناعية مع نطاق درجة حرارة عالية
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| دقة | 1280 × 1024/12 ميكرومتر | NETD | ＜ 50 مليون كلفن |
|---|---|---|---|
| النطاق الطيفي | 8 ~ 14 ميكرومتر | حجم | 20x20x10.4 ملم |
| تسليط الضوء | وحدة الكاميرا الحرارية الصناعية 12uM,وحدة الكاميرا الحرارية الصناعية 1280x1024,وحدة الكاميرا الحرارية الصناعية غير المبردة بالأشعة تحت الحمراء |
||
منتوج وصف

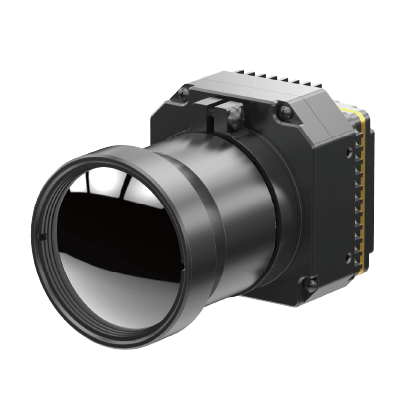

وحدة الكاميرا الحرارية مقاس 1280 × 1024 مقاس 12 ميكرومتر من الدرجة الصناعية مع نطاق درجة حرارة عالية
وصف المنتج
PLUG1212R هي واحدة من وحدات الكاميرا غير المبردة التي تعمل بالأشعة تحت الحمراء من سلسلة PLUG-R والتي طورتها شركة Global Sensor Technology (GST).يعتمد على كاشف الأشعة تحت الحمراء غير المبرد GST1212M مع دائرة معالجة الإشارات الاحترافية ومنصة معالجة الصور، مما يحول الأشعة تحت الحمراء المستهدفة بالكامل إلى بيانات درجة الحرارة.قياس درجة الحرارة متاح ويمكن تخصيص نطاق درجة الحرارة، مما يلبي المتطلبات المحددة للتصوير الحراري الصناعي.
توفر وحدة التصوير الحراري Uncooled HD LWIR 1280x1024/12μm VOx نطاقًا واسعًا لقياس درجة الحرارة، مما يتيح تطبيقات متنوعة في مجالات مثل التفتيش الصناعي والمراقبة والأمن.مع نطاق درجة حرارة يغطي درجات الحرارة تحت الصفر (-20 درجة مئوية) والبيئات ذات درجة الحرارة المرتفعة (حتى 550 درجة مئوية)، تلبي هذه الوحدة متطلبات سيناريوهات التصوير الحراري المختلفة.
الخصائص الرئيسية
- درجة البكسل: 12 ميكرومتر
- الدقة: 1280x1024
- نطاق الأطياف: 8μm -14μm
- حساسية عالية: NETD<30mK
- نطاق درجة الحرارة: -20 درجة مئوية ~ 150 درجة مئوية، 100 درجة مئوية ~ 550 درجة مئوية
- دقة درجة الحرارة: ±2 درجة مئوية أو ±2%
- موثوقية عالية وقدرة على التكيف البيئي القوي.
مواصفات المنتج
| نموذج | المكونات1212R |
| أداء كاشف الأشعة تحت الحمراء | |
| دقة | 1280x1024 |
| مساحة وحدة الصورة | 12 ميكرومتر |
| النطاق الطيفي | 8 ~ 14 ميكرومتر |
| NETD | <30 م.ك |
| معالجة الصورة | |
| معدل الإطار | 25 هرتز |
| وقت بدء التشغيل | <25 ثانية |
| فيديو تناظري | / |
| فيديو رقمية | HDMI/RAW/YUV/BT1120 |
| مكون التمديد | يو اس بي/كاميرلينك |
| وضع التعتيم | خطي/رسم بياني/مختلط |
| تقريب رقمي | تكبير متواصل 1~8X، حجم الخطوة 1/8 |
| عرض الصور | أسود حار/أبيض حار/لون زائف |
| اتجاه الصورة | الوجه أفقيًا/عموديًا/قطريًا |
| خوارزمية الصورة | NUC/AGC/IDE |
| المواصفات الكهربائية | |
| الواجهة الخارجية القياسية | واجهة 50pin_HRS |
| وضع الاتصال | RS232-TTL، 115200 بت في الثانية |
| مصدر التيار | 5 ± 0.5 فولت |
| قياس الحرارة | |
| نطاق الحرارة الشغالة | -10 درجة مئوية ~ 50 درجة مئوية |
| نطاق درجة حرارة | -20 درجة مئوية ~ 150 درجة مئوية، 100 درجة مئوية ~ 550 درجة مئوية |
| دقة درجة الحرارة | ±2 درجة مئوية أو ±2% (خذ القيمة القصوى) |
| SDK | ARM/Windows/Linux SDK، التصوير الحراري بملء الشاشة |
| الخصائص البدنية | |
| البعد (مم) | 56x56x40.2 |
| وزن | ≥200 جرام |
| التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| رطوبة | 5%~95%، عدم التكثيف |
| اهتزاز | اهتزاز عشوائي 5.35 جرام، 3 محاور |
| صدمة | موجة نصف جيبية، 40 جم/11 مللي ثانية، 3 محاور و6 اتجاهات |
| بصريات | |
| عدسة اختيارية | التركيز الحراري الثابت: 19 مم/25 مم |
تطبيقات صناعية
تُستخدم وحدة التصوير بالأشعة تحت الحمراء PLU1212R على نطاق واسع في كهرباء الطاقة ورؤية الماكينة وفحص المباني والبتروكيماويات المعدنية وما إلى ذلك.
إيجابياتنا
الأسئلة الشائعة
1. ما هي وحدة التصوير الحراري للطائرات بدون طيار؟
وحدة التصوير الحراري للطائرات بدون طيار عبارة عن جهاز صغير الحجم وخفيف الوزن مصمم لالتقاط صور الأشعة تحت الحمراء أو الصور الحرارية من منظور جوي.وهو يتألف من جهاز استشعار حراري أو كاميرا، والبصريات، وقدرات معالجة الصور.تتيح وحدة التصوير الحراري المثبتة على طائرة بدون طيار للطائرة بدون طيار اكتشاف وتصور التوقيعات الحرارية المنبعثة من الأشياء أو الأسطح.
عادةً ما توفر وحدات التصوير الحراري للطائرات بدون طيار ميزات مثل:
مستشعر حراري عالي الدقة: تشتمل الوحدة على مستشعر حراري عالي الدقة يكتشف ويقيس الأشعة تحت الحمراء المنبعثة من الأشياء والبيئات.
التصوير الحراري في الوقت الحقيقي: توفر الوحدة تغذية فيديو أو صورة في الوقت الفعلي، مما يسمح للمشغلين بمراقبة وتحليل البيانات الحرارية أثناء تحليق الطائرة بدون طيار.
التكامل مع أنظمة الطائرات بدون طيار: تم تصميم الوحدة لتكون متوافقة مع منصات الطائرات بدون طيار المختلفة.ويمكن توصيله بأنظمة الطائرة بدون طيار، مما يتيح نقل البيانات والتكامل مع أنظمة التحكم في الطيران والملاحة.
