نواة الكاميرا الحرارية المحسنة والدقة عالية الدقة 1280 × 1024
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xدقة | 1280 × 1024/12 ميكرومتر | NETD | < 50 مليون كلفن |
---|---|---|---|
النطاق الطيفي | 8 ~ 14 ميكرومتر | حجم | 20x20x10.4 ملم |
تسليط الضوء | الكاميرا الحرارية عالية الدقة الأساسية,الكاميرا الحرارية الدقيقة الأساسية 1280 × 1024,وحدة الكاميرا الحرارية غير المبردة عالية الدقة |

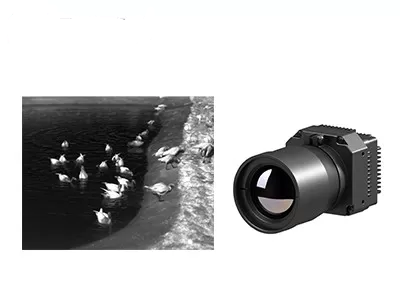

نواة الكاميرا الحرارية المحسنة والدقة عالية الدقة 1280 × 1024
PLUG1212R هي واحدة من وحدات الكاميرا غير المبردة التي تعمل بالأشعة تحت الحمراء من سلسلة PLUG-R والتي طورتها شركة Global Sensor Technology (GST).يعتمد على كاشف الأشعة تحت الحمراء غير المبرد GST1212M مع دائرة معالجة الإشارات الاحترافية ومنصة معالجة الصور، مما يحول الأشعة تحت الحمراء المستهدفة بالكامل إلى بيانات درجة الحرارة.قياس درجة الحرارة متاح ويمكن تخصيص نطاق درجة الحرارة، مما يلبي المتطلبات المحددة للتصوير الحراري الصناعي.
توفر وحدة التصوير الحراري Uncooled HD LWIR 1280x1024/12μm VOx نطاقًا واسعًا لقياس درجة الحرارة، مما يتيح تطبيقات متنوعة في مجالات مثل التفتيش الصناعي والمراقبة والأمن.مع نطاق درجة حرارة يغطي درجات الحرارة تحت الصفر (-20 درجة مئوية) والبيئات ذات درجة الحرارة المرتفعة (حتى 550 درجة مئوية)، تلبي هذه الوحدة متطلبات سيناريوهات التصوير الحراري المختلفة.
- درجة البكسل: 12 ميكرومتر
- الدقة: 1280x1024
- نطاق الأطياف: 8μm -14μm
- حساسية عالية: NETD<30mK
- نطاق درجة الحرارة: -20 درجة مئوية ~ 150 درجة مئوية، 100 درجة مئوية ~ 550 درجة مئوية
- دقة درجة الحرارة: ±2 درجة مئوية أو ±2%
- موثوقية عالية وقدرة على التكيف البيئي القوي.
نموذج | المكونات1212R |
أداء كاشف الأشعة تحت الحمراء | |
دقة | 1280x1024 |
مساحة وحدة الصورة | 12 ميكرومتر |
النطاق الطيفي | 8 ~ 14 ميكرومتر |
NETD | <30 م.ك |
معالجة الصورة | |
معدل الإطار | 25 هرتز |
وقت بدء التشغيل | <25 ثانية |
فيديو تناظري | / |
فيديو رقمية | HDMI/RAW/YUV/BT1120 |
مكون التمديد | يو اس بي/كاميرلينك |
وضع التعتيم | خطي/رسم بياني/مختلط |
تقريب رقمي | تكبير متواصل 1~8X، حجم الخطوة 1/8 |
عرض الصور | أسود حار/أبيض حار/لون زائف |
اتجاه الصورة | الوجه أفقيًا/عموديًا/قطريًا |
خوارزمية الصورة | NUC/AGC/IDE |
المواصفات الكهربائية | |
الواجهة الخارجية القياسية | واجهة 50pin_HRS |
وضع الاتصال | RS232-TTL، 115200 بت في الثانية |
مصدر التيار | 5 ± 0.5 فولت |
قياس الحرارة | |
نطاق الحرارة الشغالة | -10 درجة مئوية ~ 50 درجة مئوية |
نطاق درجة حرارة | -20 درجة مئوية ~ 150 درجة مئوية، 100 درجة مئوية ~ 550 درجة مئوية |
دقة درجة الحرارة | ±2 درجة مئوية أو ±2% (خذ القيمة القصوى) |
SDK | ARM/Windows/Linux SDK، التصوير الحراري بملء الشاشة |
الخصائص البدنية | |
البعد (مم) | 56x56x40.2 |
وزن | ≥200 جرام |
التكيف البيئي | |
درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
رطوبة | 5%~95%، عدم التكثيف |
اهتزاز | اهتزاز عشوائي 5.35 جرام، 3 محاور |
صدمة | موجة نصف جيبية، 40 جم/11 مللي ثانية، 3 محاور و6 اتجاهات |
بصريات | |
عدسة اختيارية | التركيز الحراري الثابت: 19 مم/25 مم |
تُستخدم وحدة التصوير بالأشعة تحت الحمراء PLU1212R على نطاق واسع في كهرباء الطاقة ورؤية الماكينة وفحص المباني والبتروكيماويات المعدنية وما إلى ذلك.
1. كيف يعمل مقياس الميكروبولوميتر؟
المقياس الدقيق هو نوع من أجهزة الاستشعار الحرارية المستخدمة في أجهزة التصوير الحراري.يكتشف الأشعة تحت الحمراء عن طريق الاستفادة من التغيرات في المقاومة الكهربائية الناجمة عن التغيرات في درجات الحرارة.
وإليك كيفية عمل مقياس الميكروبولوميتر:
يتكون المقياس الدقيق من عنصر مادي صغير حساس للأشعة تحت الحمراء يسمى البكسل.كل بكسل هو في الأساس مقاوم حراري صغير الحجم مصنوع من مادة ذات موصلية حرارية ممتازة، وسعة حرارية منخفضة، ومعامل مقاومة لدرجة الحرارة العالية (TCR).المادة الأكثر شيوعًا المستخدمة في المقاييس الدقيقة هي أكسيد الفاناديوم (VOx) أو السيليكون غير المتبلور.
