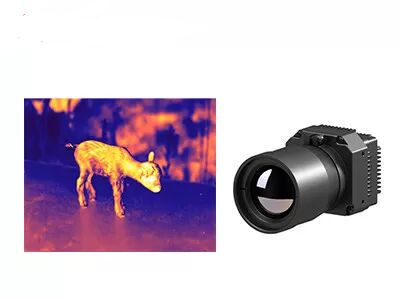

وحدة PLUG1212 Uncooled HD LWIR 1280x1024/12μm للتصوير الحراري فائق الوضوح
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| دقة | 1280 × 1024/12 ميكرومتر | NETD | ＜ 50 مليون كلفن |
|---|---|---|---|
| النطاق الطيفي | 8 ~ 14 ميكرومتر | حجم | 20x20x10.4 ملم |
| تسليط الضوء | وحدة التصوير الحراري فائقة الوضوح,وحدة LWIR عالية الدقة غير المبردة,وحدة LWIR مقاس 1280 × 1024 |
||
منتوج وصف
وحدة PLUG1212 Uncooled HD LWIR 1280x1024/12μm للتصوير الحراري فائق الوضوح
وصف المنتج
PLUG1212 هي إحدى وحدات الكاميرا الحرارية من سلسلة PLUG.تعد النوى الحرارية من سلسلة PLUG أكثر منتجات الأشعة تحت الحمراء شيوعًا التي طورتها شركة Global Sensor Technology (GSTiR).وهي مصممة لتوفير تصوير حراري واضح وأفضل أداء بالإضافة إلى الاتصال الأكثر تقدمًا.توفر وحدة التصوير الحراري HD LWIR 1280x1024/12μm VOx غير المبردة جودة صورة استثنائية وحساسية لدرجة الحرارة مع توفير راحة التشغيل غير المبرد.
الميزة الرئيسية لوحدة التصوير الحراري هذه هي دقة التنسيق الكبيرة التي تبلغ 1280 × 1024 بكسل، والتي تتيح تصويرًا حراريًا دقيقًا ومفصلاً.من خلال استخدام درجة بكسل تبلغ 12 ميكرومتر، تحقق هذه الوحدة مستوى عالٍ من الدقة والوضوح في التقاط التغيرات في درجات الحرارة.تسمح هذه التطورات بتحسين قدرات الكشف والتحليل عبر التطبيقات المختلفة.
الخصائص الرئيسية
- تصوير حراري فائق الوضوح
- أداء مستقر
- جودة صورة واضحة وتفاصيلها
- القدرة على التكيف البيئي القوي
مواصفات المنتج
| نموذج | PLUG1212 |
| أداء كاشف الأشعة تحت الحمراء | |
| دقة | 1280x1024 |
| مساحة وحدة الصورة | 12 ميكرومتر |
| النطاق الطيفي | 8 ~ 14 ميكرومتر |
| NETD | <30 م.ك |
| معالجة الصورة | |
| معدل الإطار | 25 هرتز |
| وقت بدء التشغيل | <25 ثانية |
| فيديو تناظري | / |
| فيديو رقمية | HDMI/RAW/YUV/BT1120 |
| مكون التمديد | يو اس بي/كاميرلينك |
| وضع التعتيم | خطي/رسم بياني/مختلط |
| تقريب رقمي | تكبير متواصل 1~8X، حجم الخطوة 1/8 |
| عرض الصور | أسود حار/أبيض حار/لون زائف |
| اتجاه الصورة | الوجه أفقيًا/عموديًا/قطريًا |
| خوارزمية الصورة | NUC/AGC/IDE |
| المواصفات الكهربائية | |
| الواجهة الخارجية القياسية | واجهة 50pin_HRS |
| وضع الاتصال | RS232-TTL، 115200 بت في الثانية |
| مصدر التيار | 5 ± 0.5 فولت |
| استهلاك الطاقة النموذجي | <2.0 واط |
| الخصائص البدنية | |
| البعد (مم) | 56x56x40.2 |
| وزن | 220 جرام |
| التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| رطوبة | 5%~95%، عدم التكثيف |
| اهتزاز | اهتزاز عشوائي 5.35 جرام، 3 محاور |
| صدمة | موجة نصف جيبية، 40 جم/11 مللي ثانية، 3 محاور و6 اتجاهات |
| بصريات | |
| عدسة اختيارية | التركيز الحراري الثابت: 19 مم/25 مم |
تطبيقات صناعية
تُستخدم وحدة التصوير بالأشعة تحت الحمراء PLU1212 على نطاق واسع في الأمن والمراقبة، وفي الهواء الطلق، ومكافحة الحرائق والإنقاذ، وإنفاذ القانون والإنقاذ، وADAS، وحمولات الطائرات بدون طيار وما إلى ذلك.
المعارض
الأسئلة الشائعة
1. ما هي الوحدة الحرارية؟
الوحدة الحرارية عبارة عن جهاز يحتوي على كاشف الأشعة تحت الحمراء والإلكترونيات المرتبطة به اللازمة لمعالجة الإشارات الصادرة من الكاشف.الغرض من الوحدة الحرارية هو توفير حل كامل ومتكامل لتطبيقات التصوير الحراري.
تشتمل الوحدة الحرارية عادةً على مستشعر تصوير حراري، ورقاقة معالجة الصور، ومكونات أخرى مثل العدسة، والغالق، وواجهة نقل البيانات.قد يكون مستشعر التصوير الحراري عبارة عن كاشف للأشعة تحت الحمراء غير مبرد أو مبرد، اعتمادًا على مستوى الحساسية المطلوب.تؤدي شريحة معالجة الصور وظائف مختلفة لمعالجة الصور، مثل تقليل الضوضاء وتحسين الصورة، وقد توفر ميزات إضافية مثل قياس درجة الحرارة.
غالبًا ما تُستخدم الوحدات الحرارية في التطبيقات التي تتطلب تصويرًا حراريًا عالي الجودة، مثل التشخيص الطبي والتفتيش الصناعي وأنظمة الأمان.ويمكن دمجها في أجهزة مختلفة، مثل الكاميرات الحرارية المحمولة، ووحدات التصوير الحراري للطائرات بدون طيار، وأنظمة الرؤية الليلية المتكاملة للسيارات.
