وحدة كاميرا IR المبردة 320x256 30μm لتصوير الغاز البصري
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xأسلوب | وحدة تبريد الأشعة تحت الحمراء | القرار | 320 × 256/30 ميكرومتر |
---|---|---|---|
NETD | ≤15mK | النطاق الطيفي | 3.2 ± 0.1 ~ 3.5 ± 0.1 ميكرومتر |
بحجم | 155x67x80 ملم | عدسة اختيارية | تكبير ثابت |
تسليط الضوء | وحدة كاميرا IR 320x256,وحدة كاميرا IR 30um |

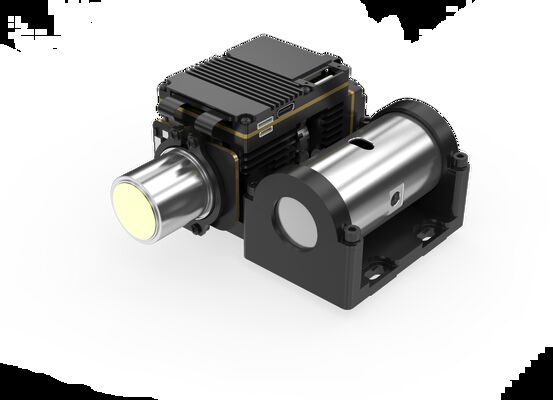

وحدة الكاميرا بالأشعة تحت الحمراء المبردة 320x256 / 30μm مع عدسة 55 مم لاكتشاف تسرب الغاز في المركبات العضوية المتطايرة
المركبات العضوية المتطايرة ، أو المركبات العضوية المتطايرة ، هي غازات تنبعث في الهواء من المنتجات أو العمليات.بعضها ضار في حد ذاته ، بما في ذلك البعض الذي يسبب السرطان.بالإضافة إلى ذلك ، يمكن أن تتفاعل مع الغازات الأخرى وتشكل ملوثات أخرى للهواء بعد أن تكون في الهواء.
GAS330 عبارة عن وحدة تصوير حراري بالأشعة تحت الحمراء مبردة مصممة خصيصًا لاكتشاف تسرب الغاز.إنه يدمج كاشف الأشعة تحت الحمراء MWIR المبرد 320x256 / 30µm MCT ويستخدم تقنية ترشيح الطول الموجي الطيفي لتصور المركبات العضوية المتطايرة غير المرئية التي لا يمكن رؤيتها بالعين المجردة.
يمكن لمصنعي الكاميرات تصميم كاميرا كشف تسرب الغاز الخاصة بهم بناءً على هذه الوحدة بسهولة وكفاءة.
- الدقة: 320x256
- مسافة البكسل: 30 ميكرومتر
- NETD≤15mK ، حساسية عالية
- الاستجابة الطيفية: 3.2 ميكرومتر ± 0.1 ميكرومتر ~ 3.5 ميكرومتر ± 0.1 ميكرومتر
- الطول الموجي للتخصيص بناءً على متطلبات مختلفة
- تتكامل مع واجهة DVP / CameraLink بسهولة
نموذج | غاز 330 |
أداء كاشف الأشعة تحت الحمراء | |
القرار | 320 × 256 |
مساحة وحدة الصورة | 30 ميكرومتر |
المبرد | RS058 |
النطاق الطيفي | 3.2μm ± 0.1μm ~ 3.5μm ± 0.1μm MW |
وقت التبريد (20 درجة مئوية) | ≤ 8 دقيقة |
NETD (20 درجة مئوية) | ≤15mK |
معالجة الصورة | |
معدل الإطار | 30 هرتز |
وضع يعتم | خطي / مدرج تكراري / مختلط |
تقريب رقمي | × 1 / × 2 / × 4 |
اتجاه الصورة | أفقيًا / رأسيًا / قطريًا |
خوارزمية الصورة | NUC / AGC / IDE |
المواصفات الكهربائية | |
الواجهة الخارجية القياسية | J30JZ 25 دبوس |
فيديو تمثيلي | صديق |
فيديو رقمية | 16 بت RAW / YUV: إخراج DVP / Cameralink 16 بت |
مزامنة خارجية | المزامنة الخارجية للإطار: مستوى RS422 |
الاتصالات | RS422 ، 115200 بت في الثانية |
مزود الطاقة | 20 ~ 28 فولت تيار مستمر |
استهلاك طاقة مستقر | 12 واط |
الأبعاد (مم) | 155 × 67 × 80 |
وزن | ≤ 900 جرام |
درجة حرارة التشغيل | -40 درجة مئوية ~ + 60 درجة مئوية |
حجم الاهتزاز | الاهتزاز: نقل عالي السرعة مثبت على مركبة GJB الصدمة: موجة نصف جيبية ، 40 جم 11 مللي ثانية ، 3 محاور 6 اتجاهات 3 مرات لكل منهما |
عدسة بصرية | |
عدسة اختيارية | التكبير الثابت: 23 مم / F1.5 ؛55 ملم / F1.5 |
تستخدم كاميرا التصوير الحراري للكشف عن تسرب الغاز GAS330 لرؤية المركبات العضوية المتطايرة غير المرئية (المركبات العضوية المتطايرة) واكتشاف تسرب الغاز مثل: الميثان ، الإيثان ، البروبان ، البيوتان ، البنتان ، الهكسان ، الهيبتان ، الأوكتان ، الإيثيلين ، البروبيلين ، الأيزوبرين ، الميثانول ، الإيثانول ، البوتانون ، البنزين ، التولوين ، الزيلين ، إيثيل بنزين إلخ.
Global Sensor Technology هي الشركة الرائدة عالميًا في تصنيع ومزود خدمة كاشف الأشعة تحت الحمراء.إنها على استعداد لتزويد العملاء في جميع أنحاء العالم بأجهزة الكشف عن التصوير الحراري غير المبردة وغير المبردة عالية الأداء ومشاركة تجربتها المهنية في التطبيق.
1. ما هو المبرد المستخدم؟
المبردات المبردة هي آلات تحافظ على أجهزة الاستشعار شديدة البرودة بحيث يمكن التقاط الصور الحرارية في مهام طويلة المدى.في العديد من التطبيقات المتطورة ، تتطلب المستشعرات التي تلتقط الصور درجات حرارة منخفضة للغاية.
2. ما هي العوامل الرئيسية لقياس جودة المبرد المبرد؟
يعد عمر البطارية الطويل والتشغيل الموثوق من العوامل الرئيسية لقياس جودة المبرد.المبرد GSTiR لديه نطاق واسع من درجات حرارة التشغيل وموثوقية ممتازة.وصلت MTTF (متوسط الوقت للفشل) إلى 10000 ساعة ، وهو ما يلبي متطلبات تشغيل التمهيد 24 * 7.
3. ما هو MTTF؟
MTTF (متوسط وقت الفشل) يقيس موثوقية الجزء.يوضح لك كم من الوقت يستمر جزء في المتوسط قبل أن ينكسر ويجب عليك استبداله.على المستوى الأساسي ، يخبرك عن جودة الأجزاء التي تشتريها.كلما طالت مدة صلاحيتها ، زادت القيمة التي تحصل عليها منها.
