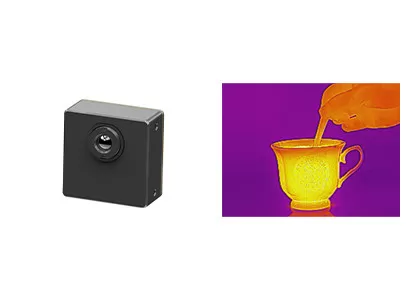

وحدة كاميرا حرارية بالأشعة تحت الحمراء غير مبردة خفيفة الوزن بدقة 256x192 وبكسل 12 ميكرومتر، وحدة حرارية إشعاعية
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | Mini212G2 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| نطاق درجة الحرارة | -20 درجة مئوية ~ +550 درجة مئوية | دقة | 256x192/12 ميكرومتر |
|---|---|---|---|
| جهد التشغيل | 3.3 فولت ± 0.1 فولت | NETD | ≤50 م ك |
| النطاق الطيفي | 8 ~ 14 ميكرومتر | استهلاك الطاقة النموذجي | 330 ميجاوات |
| إبراز | وحدة الكاميرا الحرارية غير المبردة بالأشعة تحت الحمراء,وحدة الكاميرا الحرارية بالأشعة تحت الحمراء 256x192 |
||
منتوج وصف
نظرة عامة على المنتج
تم بناء الوحدة المصغرة بالأشعة تحت الحمراء غير المبردة Mini212G2 على وحدة الأشعة تحت الحمراء TIMO212 المطورة ذاتيًا من SensorMicro. وهي تدمج كاشف الأشعة تحت الحمراء غير المبرد VOx بحجم 256 × 192 / 12 ميكرومتر في حزمة على مستوى الرقاقة (WLP)، ودائرة معالجة إشارات عالية الأداء، وخوارزمية معالجة صور متقدمة. تتميز بوظيفة التصوير الحراري الاختيارية مع نطاق قياس من -20 درجة مئوية إلى 550 درجة مئوية لقياس درجة الحرارة الصناعية.
تصميمها خفيف الوزن ومرن، جنبًا إلى جنب مع واجهات قياسية صناعية متنوعة، يجعل هذه الوحدة الصغيرة لكاميرا الأشعة تحت الحمراء مثالية لعملاء OEM الذين يبحثون عن تطوير ثانوي وتكامل في جميع أنواع الكاميرات الحرارية وكاميرات التصوير الحراري بالأشعة تحت الحمراء.
الميزات الرئيسية
وحدة مصغرة مع إخراج تصوير حراري مباشر
- مزودة بكاشف أشعة تحت حمراء مطور ذاتيًا بدقة 256 × 192 / 12 ميكرومتر، مما يوفر مزايا تكلفة كبيرة.
- تصميم هيكلي صغير للغاية: بحجم 17 × 17 ملم فقط (PCBA)، ويزن حتى 4 جرامات - مثالي للتطبيقات ذات المساحة المحدودة.
- توفر لوحة معالجة ISP المدمجة وخوارزميات الصور من الجيل التالي صورًا حرارية واضحة مباشرة، مما يضمن تنوعًا قويًا.
اكتشاف دقيق، تكوين مرن
- قياس درجة حرارة عالي الدقة بدقة تصل إلى ±2 درجة مئوية؛ يدعم القياس بالنقاط، والمناطق، والإطار الكامل.
- خيارات عدسات مجال رؤية متعددة متاحة لتلبية متطلبات المراقبة المختلفة.
واجهات غنية لسهولة التكامل
- توفر واجهات إخراج فيديو رقمي مثل USB2.0، MIPI، DVP، BT.656، LVDS، وغيرها.
- متوافق تمامًا مع الواجهات القياسية الصناعية.
مواصفات المنتج
| الموديل | Mini212G2 |
|---|---|
| الدقة | 256 × 192 |
| حجم البكسل | 12 ميكرومتر |
| الاستجابة الطيفية | 8 ~ 14 ميكرومتر |
| NETD | ≤50mK |
| بيانات الإخراج | 14 بت خام |
| معدل الإطار | التصوير الحراري: 25 هرتز، التصوير: 50 هرتز |
| وضع التركيز | تركيز مجاني |
| العدسة (HFOV/FL) | 17.5 درجة / 10 ملم | 25 درجة / 7 ملم | 56 درجة / 3.2 ملم | 90 درجة / 2.1 ملم |
| الوزن (جم) | 7.1 | 6.4 | 4 | 6.8 |
| حجم لوحة الدوائر المطبوعة (ملم) | 17 × 17 |
| واجهة الفيديو الرقمي | USB2.0 / MIPI / DVP / BT.656 / LVDS |
| واجهة الفيديو التناظري | CVBS (PAL/NTSC) |
| جهد التشغيل | 3.3 فولت ± 0.1 فولت |
| استهلاك الطاقة النموذجي | 330 ميجاوات |
| نطاق قياس درجة الحرارة | -20 درجة مئوية ~ +550 درجة مئوية (-20 درجة مئوية ~ +150 درجة مئوية | +100 درجة مئوية ~ 550 درجة مئوية) |
| دقة قياس درجة الحرارة | الأكبر من ±2 درجة مئوية / ±2% |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| الرطوبة | 5% ~ 85% |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| الشهادات | RoHS 2.0 / REACH |
التطبيقات الصناعية
تُستخدم وحدة كاميرا الأشعة تحت الحمراء Mini212G2 على نطاق واسع في التصوير الحراري، والأمن والمراقبة، والمراقبة الخارجية، ومكافحة الحرائق والإنقاذ، والذكاء الاصطناعي، والأجهزة الذكية، والتطبيقات الأخرى.
مزايا نا
حساسية عالية وأداء ممتاز
تقنية رائدة عالميًا في صناعة الأشعة تحت الحمراء.
كواشف أشعة تحت حمراء متنوعة متاحة
كواشف أشعة تحت حمراء غير مبردة ومبردة بتنسيقات وأحجام بكسل مختلفة.
إنتاج بكميات كبيرة لضمان التسليم السريع
ثلاثة خطوط إنتاج بقدرة إنتاج سنوية تصل إلى ملايين الكواشف.
أسئلة متكررة
1. في أي صناعات تُستخدم كواشف الأشعة تحت الحمراء ذات مصفوفة البؤرة؟
كواشف البؤرة بالأشعة تحت الحمراء هي المكون الأساسي لأنظمة التصوير الحراري وهي مفتاح اكتشاف وتحليل المعلومات بالأشعة تحت الحمراء من الأجسام. لديها مجموعة واسعة من التطبيقات في المرور، والفحص، والمراقبة الأمنية، والأرصاد الجوية، والطب، والصناعات الأخرى.
2. ما هي ميزة كاشف الأشعة تحت الحمراء غير المبرد؟
كواشف البؤرة بالأشعة تحت الحمراء غير المبردة لا تتطلب جهاز تبريد ديوار مدمج (IDCA) ويمكنها العمل في درجة حرارة الغرفة. توفر مزايا مثل بدء التشغيل السريع، واستهلاك الطاقة المنخفض، والحجم الصغير، والوزن الخفيف، والعمر الطويل، والتكلفة المنخفضة. على الرغم من أن حساسية كواشف البؤرة بالأشعة تحت الحمراء غير المبردة ليست جيدة مثل الكواشف المبردة، إلا أنه بعد سنوات من التطوير، أصبحت نسبة التكلفة إلى الأداء الخاصة بها أفضل بوضوح من الكواشف المبردة، مما يوفر آفاق تطبيق أوسع.
