التصميم المدمج 384x288 17μm COIN417RG3 جوهر الكاميرا الحرارية غير المبردة مع وظيفة الأشعة
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة417RG3 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 384 × 288/17 ميكرومتر | درجة حرارة | -20 درجة مئوية ~ +550 درجة مئوية (قابل للتخصيص) |
|---|---|---|---|
| NETD | ≥30 مللي كلفن | المدى الطيفي | 8 ~ 14 ميكرومتر |
| معدل الإطار الرقمي | 25/30/50 هرتز | استهلاك الطاقة النموذجي | 0.65 واط |
| إبراز | كاميرا حرارية مدمجة 400x300,كاميرا حرارية مدمجة غير مبردة |
||
منتوج وصف

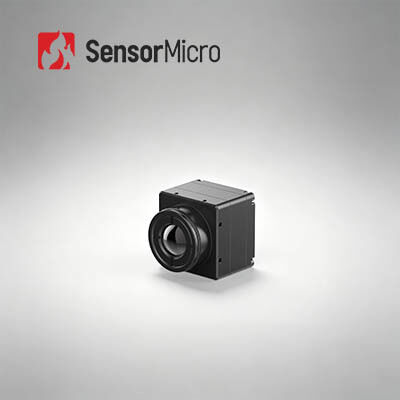

وحدة كاميرا حرارية غير مبردة COIN417RG3 بتصميم مدمج بدقة 384x288 وبكسل 17 ميكرومتر
نظرة عامة على المنتج
تستخدم وحدة التصوير بالأشعة تحت الحمراء غير المبردة COIN417RG3 كاشف تصوير بالأشعة تحت الحمراء مُحسَّن بالكامل بتقنية تغليف مستوى الرقاقة (WLP) مع دقة 384 * 288 وحجم بكسل 17 ميكرومتر. كما أنها تتميز بوظيفة تصوير حراري اختيارية مع نطاق قياس من -20 درجة مئوية إلى 550 درجة مئوية لقياس درجة الحرارة الصناعية.
بفضل تقنية تغليف مستوى الرقاقة، يتمتع كاشف الأشعة تحت الحمراء WLP بعملية تصنيع أبسط وتكامل أسهل، مما يجعله مناسبًا للإنتاج بكميات كبيرة وبتكلفة منخفضة.
تتميز وحدة الأشعة تحت الحمراء COIN417RG3 بعرض صور حرارية حادة وواضحة، وحجم مدمج، وتكلفة منخفضة. تصميمها خفيف الوزن ومرن مع واجهات قياسية صناعية متنوعة يجعلها شائعة في تطبيقات الأشعة تحت الحمراء.
الميزات الرئيسية
ميزات شاملة، فعالة من حيث التكلفة
- تم تطويره بناءً على كواشف الأشعة تحت الحمراء غير المبردة ذات التكلفة المعقولة
- مدمج مع خوارزميات معالجة صور متقدمة لتحسين جودة الصورة
- دقة قياس درجة الحرارة العالية تصل إلى ±2 درجة مئوية أو ±2%، تدعم نطاقات درجة الحرارة من -20 درجة مئوية إلى 150 درجة مئوية و 100 درجة مئوية إلى 550 درجة مئوية، قابلة للتخصيص للنطاقات الموسعة
توسيع مرن، تكامل سريع
- خيارات عدسات بصرية متعددة متاحة لتلبية احتياجات التطبيقات المختلفة
- يدعم أوضاع إخراج متعددة بما في ذلك USB2.0/DVP/LVDS/BT.656
- يخرج بيانات صور RAW/YUV، مع تحكم عبر المنفذ التسلسلي
مواصفات المنتج
| الموديل | COIN417RG3 |
|---|---|
| مؤشرات كاشف الأشعة تحت الحمراء | |
| مادة حساسة | VOx |
| الدقة | 384*288 |
| حجم البكسل | 17 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD نموذجي | ≤30mK |
| معالجة الصور | |
| معدل إطارات رقمي | 25/30/50 هرتز |
| وقت البدء | 6 ثوانٍ |
| فيديو تناظري | PAL/NTSC |
| فيديو رقمي | RAW/YUV422 |
| خوارزمية الصورة | تصحيح عدم الانتظام (NUC) تقليل الضوضاء ثلاثي الأبعاد (3DNR) قمع الضوضاء ثنائي الأبعاد (DNS) ضغط النطاق الديناميكي (DRC) تحسين الحواف (EE) |
| عرض الصورة | 10 أنواع (أبيض ساخن/حمم بركانية/أحمر حديدي/حديد ساخن/طبي/قطبي/قوس قزح 1/قوس قزح 2/صبغة/أسود ساخن) |
| برنامج الكمبيوتر | |
| برنامج ICC | التحكم في الوحدة وعرض الفيديو |
| كهربائي | |
| واجهة خارجية قياسية | 50 دبوس: DF40C-50DP-0.4V(51), (HRS,Male) |
| لوحة توسيع | USB3.0/USB2.0/VPC/USB2.0&VPC |
| واجهة الاتصال | TTL-232/USB2.0 |
| واجهة الفيديو الرقمي | DVP8/DVP16/USB2.0/BT.656/LVDS |
| جهد الإمداد | 4.5~5.5 فولت |
| استهلاك الطاقة النموذجي | 0.65 واط |
| قياس درجة الحرارة | |
| درجة حرارة التشغيل | -10 درجة مئوية ~ +50 درجة مئوية |
| نطاق قياس درجة الحرارة | -20 درجة مئوية ~ +150 درجة مئوية، 100 درجة مئوية ~ +550 درجة مئوية |
| دقة قياس درجة الحرارة | الأكبر من ±2 درجة مئوية / ±2% |
| قياس درجة الحرارة الجزئي | يدعم إخراج الحد الأقصى والأدنى والمتوسط لقيم مناطق قياس درجة الحرارة |
| SDK | Android/Windows/Linux؛ تحقيق تحليل تدفق الفيديو والتحويل من الرمادي إلى درجة الحرارة |
| ميكانيكي | |
| حجم النواة العارية (مم) | 25.4*25.4*16.5 |
| وزن النواة العارية (جم) | 16.6±1 |
| التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| الرطوبة | 5%~95%، غير متكثف |
| الاهتزاز | اهتزاز عشوائي، 5.35grms، 3 محاور |
| الصدمة | موجة جيبية نصفية، 40g/11ms، اتجاه الصدمة 3 محاور، 6 اتجاهات |
| الشهادات | ROHS2.0/REACH |
| عدسة بصرية | |
| عدسة بصرية | تركيز ثابت غير حراري: 4.8 مم/7 مم/9.1 مم/13 مم/19 مم/25 مم |
| مستوى الحماية | IP67 (العدسة الأمامية) |
التطبيقات الصناعية
التصوير الحراري
الأمن والمراقبة
في الهواء الطلق
مكافحة الحرائق والإنقاذ
AIoT
الأجهزة الذكية
ADAS
خدمة موحدة
- وثائق كاملة: أدلة المنتج، أدلة الإعداد، ومراجع الاختيار. ابدأ دون تخمين.
- مساعدة التطوير والاختبار: اختبار متكامل للعينات، تقييم الأداء، والتحقق من المعلمات بسهولة.
- أدوات مطور متقدمة: حزم تطوير البرمجيات (SDKs)، واجهات برمجة التطبيقات (APIs)، الخوارزميات، وأدوات تصحيح الأخطاء للتكامل العميق.
- دعم فني عن بعد: دعم على مدار الساعة طوال أيام الأسبوع - استجابة سريعة وحل في الوقت المناسب للمشكلات الحرجة.
- الضمان: قطع غيار أصلية والالتزام الصارم بالعمليات لاستعادة الأداء الأمثل.
أسئلة متكررة
ما هو التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هو طريقة تستخدم الإشعاع تحت الأحمر والطاقة الحرارية لجمع معلومات حول الأجسام. يقوم بتحويل الإشعاع تحت الأحمر غير المرئي إلى صورة حرارية مرئية مع توزيع درجة الحرارة لسطح الهدف. الأجسام المختلفة وحتى الأجزاء المختلفة من نفس الجسم لها قدرة إشعاع مختلفة وقوة انعكاس للأشعة تحت الحمراء.
ما هي استخدامات التصوير بالأشعة تحت الحمراء؟
- الرؤية الليلية
- البحث والإنقاذ
- الاختبار غير المدمر
- الوقاية من الأوبئة
- التصوير الحراري
- الأمن والمراقبة
- مكافحة الحرائق
ما هي وحدة التصوير الحراري؟
تتكون وحدة التصوير الحراري عادةً من كاشف أشعة تحت حمراء، وعدسة أشعة تحت حمراء، وإلكترونيات أجهزة مع برامج وخوارزميات مدمجة. إنها الحد الأدنى من وحدة جهاز التصوير الحراري.
