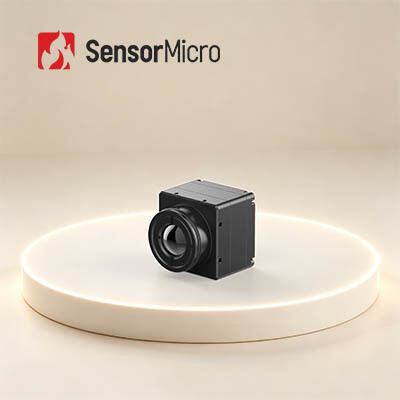

384x288/17μm قلب الكاميرا الحرارية مع دقة درجة الحرارة ±2°C أو ±2% للتطبيقات الصناعية
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة417RG3 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 384 × 288 / 17 ميكرومتر | دقة درجة الحرارة | ± 2 ℃ أو ± 2٪ |
|---|---|---|---|
| NETD | ≥30 مللي كلفن | المدى الطيفي | 8 ~ 14 ميكرومتر |
| معدل الإطار الرقمي | 25/30/50 هرتز | استهلاك الطاقة النموذجي | 0.65 واط |
| إبراز | 640x512 الكاميرا الحرارية الأساسية,GST الحرارية الكاميرا الأساسية |
||
منتوج وصف
وحدة كاميرا حرارية بدقة 384x288/17 ميكرومتر لقياس درجة الحرارة الصناعية
نظرة عامة على المنتج
COIN417RG3 هي واحدة من وحدات الأشعة تحت الحمراء غير المبردة من سلسلة COIN-R. تتكون من كاشف أشعة تحت حمراء غير مبرد بدقة 384x288/17 ميكرومتر، ودائرة معالجة إشارات احترافية، وخوارزمية معالجة صور.
تُطبق وحدة التصوير الحراري بالأشعة تحت الحمراء غير المبردة هذه في مجال التصوير الحراري الصناعي وقياس درجة الحرارة. يمكن تخصيص نطاق درجة الحرارة لتلبية المتطلبات المحددة للتصوير الحراري الصناعي مع تقديم صور حرارية واضحة بالأشعة تحت الحمراء.
نحن ملتزمون بفتح رؤية جديدة لقياس درجة الحرارة الصناعية. من خلال سنوات من التراكم التقني والخبرة العملية في قياس درجة الحرارة بالأشعة تحت الحمراء، نقدم حلول رؤية شاملة للتصوير الحراري الآلي.
الميزات الرئيسية
ميزات شاملة، فعالة من حيث التكلفة
- تم تطويرها بناءً على كاشفات الأشعة تحت الحمراء غير المبردة ذات التكلفة المعقولة
- مدمجة مع خوارزميات معالجة صور متقدمة لتعزيز جودة الصورة
- دقة قياس درجة الحرارة عالية تصل إلى ±2 درجة مئوية أو ±2%، تدعم نطاقات درجة الحرارة من -20 درجة مئوية إلى 150 درجة مئوية و 100 درجة مئوية إلى 550 درجة مئوية، قابلة للتخصيص للنطاقات الموسعة
توسيع مرن، تكامل سريع
- خيارات عدسات بصرية متعددة متاحة لتلبية احتياجات التطبيقات المختلفة
- تدعم أوضاع إخراج متعددة بما في ذلك USB2.0/DVP/LVDS/BT.656
- تخرج بيانات صور RAW/YUV، مع تحكم عبر المنفذ التسلسلي
مواصفات المنتج
| الموديل | COIN417RG3 |
| مؤشرات كاشف الأشعة تحت الحمراء | |
| مادة حساسة | VOx |
| الدقة | 384*288 |
| حجم البكسل | 17 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD نموذجي | ≤30mK |
| معالجة الصور | |
| معدل إطارات رقمي | 25/30/50 هرتز |
| وقت البدء | 6 ثوانٍ |
| فيديو تناظري | PAL/NTSC |
| فيديو رقمي | RAW/YUV422 |
| خوارزمية الصورة | تصحيح عدم الانتظام (NUC) تقليل الضوضاء ثلاثي الأبعاد (3DNR) تقليل الضوضاء ثنائي الأبعاد (DNS) ضغط النطاق الديناميكي (DRC) تحسين الحواف (EE) |
| عرض الصورة | 10 أنواع (أبيض ساخن/حمم بركانية/حديد أحمر/حديد ساخن/طبي/قطبي/قوس قزح 1/قوس قزح 2/صبغة/أسود ساخن) |
| برنامج الكمبيوتر | |
| برنامج ICC | التحكم في الوحدة وعرض الفيديو |
| كهربائي | |
| واجهة خارجية قياسية | 50 دبوس: DF40C-50DP-0.4V(51), (HRS, ذكر) |
| لوحة توسيع | USB3.0/USB2.0/VPC/USB2.0&VPC |
| واجهة الاتصال | TTL-232/USB2.0 |
| واجهة الفيديو الرقمي | DVP8/DVP16/USB2.0/BT.656/LVDS |
| جهد الإمداد | 4.5~5.5 فولت |
| استهلاك الطاقة النموذجي | 0.65 واط |
| قياس درجة الحرارة | |
| درجة حرارة التشغيل | -10 درجة مئوية ~ +50 درجة مئوية |
| نطاق قياس درجة الحرارة | -20 درجة مئوية ~ +150 درجة مئوية، 100 درجة مئوية ~ +550 درجة مئوية |
| دقة قياس درجة الحرارة | الأكبر من ±2 درجة مئوية / ±2% |
| قياس درجة الحرارة الجزئي | يدعم إخراج الحد الأقصى والأدنى والمتوسط لقيم مناطق قياس درجة الحرارة |
| SDK | Android/Windows/Linux؛ تحقيق تحليل تدفق الفيديو والتحويل من الرمادي إلى درجة الحرارة |
| ميكانيكي | |
| حجم النواة العارية (مم) | 25.4*25.4*16.5 |
| وزن النواة العارية (جم) | 16.6±1 |
| التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| الرطوبة | 5%~95%، غير متكثف |
| الاهتزاز | اهتزاز عشوائي، 5.35grms، 3 محاور |
| الصدمة | موجة نصف جيبية، 40g/11ms، اتجاه الصدمة 3 محاور، 6 اتجاهات |
| الشهادات | ROHS2.0/REACH |
| عدسة بصرية | |
| عدسة بصرية | تركيز ثابت غير حراري: 4.8 مم/7 مم/9.1 مم/13 مم/19 مم/25 مم |
| مستوى الحماية | IP67 (العدسة الأمامية) |
التطبيقات الصناعية
تُستخدم وحدة COIN417RG3 الحرارية على نطاق واسع في فحص الطاقة الكهربائية، والرؤية الآلية، وأمن ومراقبة أنظمة التدفئة والتهوية وتكييف الهواء في المباني، والمناطق الخارجية، ومكافحة الحرائق والإنقاذ، وإنفاذ القانون والإنقاذ، وما إلى ذلك.
شريكك الموثوق في الاستشعار بالأشعة تحت الحمراء
- خبرة تقنية عميقة:مع سنوات عديدة من الخبرة في البحث والتطوير وتطبيق تكنولوجيا أجهزة الاستشعار بالأشعة تحت الحمراء، لدينا قدرات قوية في تصميم الرقائق، وتصنيع الرقائق، والتعبئة والاختبار، وتكامل الأنظمة.
- التركيز على الابتكار:نحن ملتزمون بدفع الاختراقات التكنولوجية في التصوير الحراري، ودفع الحدود باستمرار في NETD، و SWaP، ودرجة حرارة التشغيل.
- محفظة منتجات متنوعة:مدعومين بالبحث والتطوير المستقل ومسارات تقنية متعددة، نقدم مكونات كشف أشعة تحت حمراء شاملة لمختلف الصناعات.
- التحقق الصارم من الموثوقية:مدعومة بأنظمة إدارة جودة قوية، تخضع منتجاتنا لإجراءات اختبار متعددة لضمان الاستقرار والموثوقية على المدى الطويل.
- دعم فني احترافي:يعمل فريق الهندسة لدينا بشكل وثيق مع العملاء لتسريع تكامل الأنظمة، وتحسين الكفاءة، وتقصير وقت الوصول إلى السوق.
أسئلة متكررة
ما الفرق بين كاشفات الأشعة تحت الحمراء المبردة وغير المبردة؟
يوجد حاليًا نوعان من مستشعرات التصوير الحراري بالأشعة تحت الحمراء في السوق: المبردة وغير المبردة.
تعمل كاشفات الأشعة تحت الحمراء غير المبردة في درجة حرارة الغرفة. بناءً على تقنية صناعة أشباه الموصلات، يمكن تصنيعها بكميات كبيرة بحجم صغير وتكلفة منخفضة. تُستخدم كاشفات الأشعة تحت الحمراء غير المبردة على نطاق واسع في الأجهزة المحمولة/اليدوية/المتنقلة.
تُعبأ كاشفات الأشعة تحت الحمراء المبردة في وحدات تحافظ عليها عند درجات حرارة منخفضة للغاية مدعومة بمبردات تبريد. إنها أكبر وأكثر تكلفة وأقل موثوقية من المستشعرات غير المبردة بسبب أنظمة التبريد المعقدة. ومع ذلك، فإن الأنظمة المبردة حساسة للغاية وتعمل عادةً مع بصريات ذات بؤرة طويلة لتحقيق مهام بعيدة المدى.
