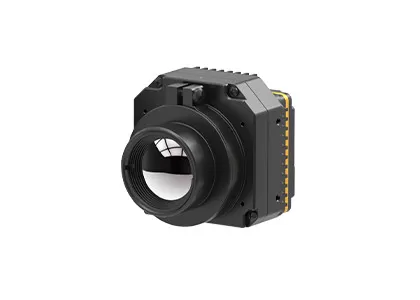

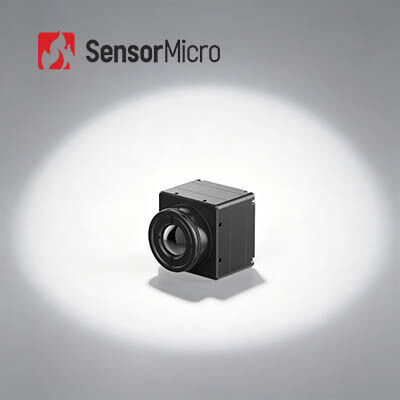

وحدة التصوير الحراري غير المبردة LWIR 384x288/17μm with Thermography and ≤30mK NETD for Industrial Apps
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة417RG3 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 384 × 288 / 17 ميكرومتر | NETD | ≥30 مللي كلفن |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | معدل الإطار الرقمي | 25/30/50 هرتز |
| استهلاك الطاقة النموذجي | 0.65 واط | جهد الإمداد | 4.5 ~ 5.5 فولت |
| إبراز | وحدة مستشعر التصوير الحراري LWIR,وحدة مستشعر التصوير الحراري غير المبردة,وحدة مستشعر التصوير الحراري 30mK |
||
منتوج وصف
وحدة التصوير الحراري غير المبردة LWIR بدقة 384x288/17 ميكرومتر مع قياس الحرارة
نظرة عامة على المنتج
COIN417RG3 هي واحدة من وحدات كاميرا الأشعة تحت الحمراء الحرارية غير المبردة من سلسلة COIN-R التي طورتها SensorMicro. تتكون من كاشف الأشعة تحت الحمراء غير المبرد بدقة 384x288 / 17 ميكرومتر، وسلسلة كاملة من المكونات البصرية، ودائرة معالجة إشارات احترافية، وخوارزمية معالجة صور.
تُطبق وحدة التصوير الحراري بالأشعة تحت الحمراء غير المبردة هذه في مجال التصوير الحراري الصناعي وقياس درجة الحرارة. يمكن تخصيص نطاق درجة الحرارة لتلبية متطلبات قياس الحرارة الصناعية المحددة. دقتها العالية واستقرارها وواجهات المعايير المتعددة تلبي احتياجات التكامل المختلفة.
يمكن استخدام وحدة كاميرا الأشعة تحت الحمراء COIN417RG3 على نطاق واسع في تطبيقات التصوير الحراري بالأشعة تحت الحمراء. تضمن دقتها قياسات دقيقة، بينما يجعل التكامل السريع ودورة التطوير الثانوية القصيرة والأسعار المعقولة خيارًا مثاليًا لعملاء OEM.
الميزات الرئيسية
- ميزات شاملة، فعالة من حيث التكلفة
- تم تطويرها بناءً على كواشف الأشعة تحت الحمراء غير المبردة الفعالة من حيث التكلفة
- مدمجة مع خوارزميات معالجة صور متقدمة لتحسين جودة الصورة
- دقة قياس درجة الحرارة العالية تصل إلى ±2 درجة مئوية أو ±2%، تدعم نطاقات درجة الحرارة من -20 درجة مئوية إلى 150 درجة مئوية و 100 درجة مئوية إلى 550 درجة مئوية، قابلة للتخصيص للنطاقات الموسعة
- توسيع مرن، تكامل سريع
- خيارات عدسات بصرية متعددة متاحة لتلبية احتياجات التطبيقات المختلفة
- تدعم أوضاع إخراج متعددة بما في ذلك USB2.0/DVP/LVDS/BT.656
- تخرج بيانات صور RAW/YUV، مع تحكم عبر المنفذ التسلسلي
مواصفات المنتج
| الموديل | COIN417RG3 |
|---|---|
| مؤشرات كاشف الأشعة تحت الحمراء | |
| المادة الحساسة | VOx |
| الدقة | 384*288 |
| حجم البكسل | 17 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD النموذجي | ≤30mK |
| معالجة الصور | |
| معدل إطارات رقمي | 25/30/50 هرتز |
| وقت البدء | 6 ثوانٍ |
| فيديو تناظري | PAL/NTSC |
| فيديو رقمي | RAW/YUV422 |
| خوارزمية الصورة | تصحيح عدم التجانس (NUC) تقليل الضوضاء ثلاثي الأبعاد (3DNR) قمع الضوضاء ثنائي الأبعاد (DNS) ضغط النطاق الديناميكي (DRC) تحسين الحواف (EE) |
| عرض الصورة | 10 أنواع (أبيض ساخن/حمم بركانية/أحمر حديدي/حديد ساخن/طبي/قطبي/قوس قزح 1/قوس قزح 2/صبغة/أسود ساخن) |
| برنامج الكمبيوتر | |
| برنامج ICC | التحكم في الوحدة وعرض الفيديو |
| كهربائي | |
| واجهة خارجية قياسية | 50 دبوس: DF40C-50DP-0.4V(51), (HRS, ذكر) |
| لوحة توسيع | USB3.0/USB2.0/VPC/USB2.0&VPC |
| واجهة الاتصال | TTL-232/USB2.0 |
| واجهة الفيديو الرقمي | DVP8/DVP16/USB2.0/BT.656/LVDS |
| جهد الإمداد | 4.5~5.5 فولت |
| استهلاك الطاقة النموذجي | 0.65 واط |
| قياس درجة الحرارة | |
| درجة حرارة التشغيل | -10 درجة مئوية ~ +50 درجة مئوية |
| نطاق قياس درجة الحرارة | -20 درجة مئوية ~ +150 درجة مئوية، 100 درجة مئوية ~ +550 درجة مئوية |
| دقة قياس درجة الحرارة | الأكبر من ±2 درجة مئوية / ±2% |
| قياس درجة الحرارة الجزئي | يدعم إخراج الحد الأقصى والأدنى والمتوسط لقيم مناطق قياس درجة الحرارة |
| SDK | Android/Windows/Linux؛ تحقيق تحليل تدفق الفيديو والتحويل من الرمادي إلى درجة الحرارة |
| ميكانيكي | |
| حجم النواة العارية (مم) | 25.4*25.4*16.5 |
| وزن النواة العارية (جم) | 16.6±1 |
| التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| الرطوبة | 5%~95%، غير متكثف |
| الاهتزاز | اهتزاز عشوائي، 5.35grms، 3 محاور |
| الصدمة | موجة نصف جيب، 40 جم/11 مللي ثانية، اتجاه الصدمة 3 محاور، 6 اتجاهات |
| الشهادات | ROHS2.0/REACH |
| عدسة بصرية | |
| عدسة بصرية | تركيز ثابت غير حراري: 4.8 مم/7 مم/9.1 مم/13 مم/19 مم/25 مم |
| مستوى الحماية | IP67 (العدسة الأمامية) |
التطبيقات الصناعية
تُستخدم وحدة كاميرا COIN417RG3 الحرارية على نطاق واسع في فحص الطاقة الكهربائية، والرؤية الآلية، وتدفئة وتهوية وتكييف المباني والأمن والمراقبة، والأنشطة الخارجية، ومكافحة الحرائق والإنقاذ، وإنفاذ القانون والإنقاذ، وأنظمة مساعدة السائق المتقدمة (ADAS) وما إلى ذلك.
شريكك الموثوق في الاستشعار بالأشعة تحت الحمراء
خبرة تقنية عميقة
مع سنوات عديدة من الخبرة في البحث والتطوير وتطبيق تكنولوجيا المستشعرات بالأشعة تحت الحمراء، قمنا ببناء قدرات قوية في تصميم الرقائق، وتصنيع الرقائق، والتعبئة والاختبار، بالإضافة إلى تكامل الأنظمة. تتيح لنا أساسنا المتين تقديم منتجات مبتكرة وموثوقة باستمرار تلبي متطلبات السوق المتطورة.
مع سنوات عديدة من الخبرة في البحث والتطوير وتطبيق تكنولوجيا المستشعرات بالأشعة تحت الحمراء، قمنا ببناء قدرات قوية في تصميم الرقائق، وتصنيع الرقائق، والتعبئة والاختبار، بالإضافة إلى تكامل الأنظمة. تتيح لنا أساسنا المتين تقديم منتجات مبتكرة وموثوقة باستمرار تلبي متطلبات السوق المتطورة.
التركيز على الابتكار والتنفيذ العملي في الاستشعار بالأشعة تحت الحمراء
نحن ملتزمون بدفع الاختراقات التكنولوجية في التصوير الحراري، ودفع حدود NETD، و SWaP، ودرجة حرارة التشغيل باستمرار. تتصدر منتجاتنا باستمرار في التطبيقات عبر الأمن والمراقبة الصناعية والأنظمة الذكية والمزيد.
نحن ملتزمون بدفع الاختراقات التكنولوجية في التصوير الحراري، ودفع حدود NETD، و SWaP، ودرجة حرارة التشغيل باستمرار. تتصدر منتجاتنا باستمرار في التطبيقات عبر الأمن والمراقبة الصناعية والأنظمة الذكية والمزيد.
محفظة منتجات متنوعة
مدعومين بالبحث والتطوير المستقل ومسارات تقنية متعددة، نقدم مجموعة شاملة من مكونات الكشف بالأشعة تحت الحمراء - المبردة وغير المبردة - مما يوفر حلولًا مخصصة لمجموعة واسعة من الصناعات.
مدعومين بالبحث والتطوير المستقل ومسارات تقنية متعددة، نقدم مجموعة شاملة من مكونات الكشف بالأشعة تحت الحمراء - المبردة وغير المبردة - مما يوفر حلولًا مخصصة لمجموعة واسعة من الصناعات.
التحقق الصارم من الموثوقية يضمن ضمان الجودة
مدعومين بنظام إدارة جودة قوي، تخضع منتجاتنا لإجراءات اختبار متعددة طوال الإنتاج لضمان الاستقرار والموثوقية على المدى الطويل.
مدعومين بنظام إدارة جودة قوي، تخضع منتجاتنا لإجراءات اختبار متعددة طوال الإنتاج لضمان الاستقرار والموثوقية على المدى الطويل.
دعم فني احترافي وخدمات تطوير مشتركة
يعمل فريق الهندسة لدينا بشكل وثيق مع فرق البحث والتطوير والمنتجات لدى العملاء لتسريع تكامل الأنظمة، وتحسين الكفاءة، وتقصير وقت الوصول إلى السوق. نجاحك هو مهمتنا المشتركة.
يعمل فريق الهندسة لدينا بشكل وثيق مع فرق البحث والتطوير والمنتجات لدى العملاء لتسريع تكامل الأنظمة، وتحسين الكفاءة، وتقصير وقت الوصول إلى السوق. نجاحك هو مهمتنا المشتركة.
أسئلة متكررة
1. ما هو NETD؟
يشير NETD إلى "فرق درجة حرارة الضوضاء المكافئ". إنه مقياس لمدى قدرة كاشف التصوير الحراري على التمييز بين الاختلافات الصغيرة جدًا في الإشعاع الحراري في الصورة. يتم التعبير عن NETD عادةً بالملي كلفن (mK). عادةً ما يشير انخفاض قيمة NETD إلى حساسية حرارية أعلى.
2. ما هو SWaP3؟
يشير SWaP3 إلى الحجم والوزن والطاقة والأداء والسعر. إنه يشير إلى اتجاه التكنولوجيا في صناعة الأشعة تحت الحمراء.
3. ما هو DRI؟
يشير DRI عادةً إلى مسافة الكشف والتعرف والتحديد لنظام التصوير الحراري. إنه معلمة حاسمة للحكم على أداء نظام التصوير الحراري.
