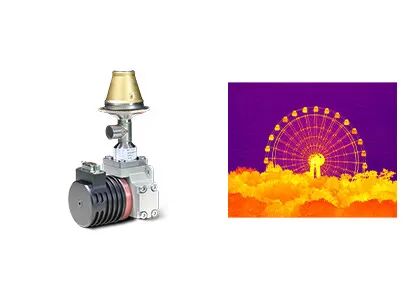

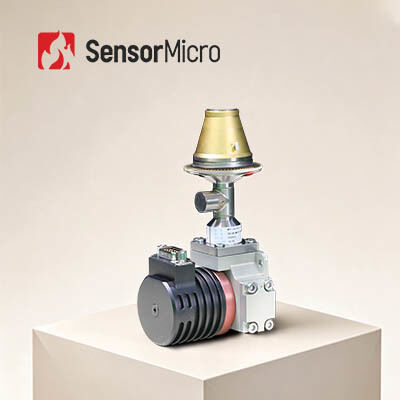

1280x1024 12μm 18mK كاشف الأشعة تحت الحمراء المبردة التجميع المتكامل لـ Dewar Cooler MWIR Detector
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | C1212M |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280x1024/12 ميكرومتر | NETD | 18 م ك (F2/F4) |
|---|---|---|---|
| النطاق الطيفي | 3.7 ~ 4.8 ميكرومتر ميجاوات | الأعلى. معدل الإطار | 100 هرتز |
| إبراز | كاشفات الأشعة تحت الحمراء المبردة HgCdTe,1280 × 1024 كاشفات الأشعة تحت الحمراء المبردة,كاشفات الأشعة تحت الحمراء المبردة GST |
||
منتوج وصف
نظرة عامة على المنتج
كاشف الأشعة تحت الحمراء HgCdTe المبرد MWIR بدقة 1280 × 1024 بكسل بحجم 12 ميكرومتر مع تجميع مبرد ديوار متكامل
يوفر تجميع مبرد ديوار متكامل C1212M اكتشافًا عالي الدقة وطويل المدى في حزمة مدمجة ومنخفضة الطاقة. مبني على تقنية كاشف الأشعة تحت الحمراء المبرد HgCdTe (MCT)، فإنه يوفر حساسية استثنائية لتطبيقات التصوير الحراري الأكثر تطلبًا.
يبلغ حجم C1212M 149 × 58.5 × 71 ملم ويزن أقل من 600 جرام، وهو مصمم لسيناريوهات النشر الصعبة. حجمه المدمج واستهلاكه المنخفض للطاقة يجعله خيارًا مثاليًا لأجهزة التصوير الحراري المحمولة، والحمولات، والأنظمة الأخرى التي تتطلب أداءً فائقًا ودقة عالية في حل منخفض SWaP (الحجم والوزن والطاقة).
الميزات الرئيسية
دقة الميجابكسل، اكتشاف حساس
- دقة ميجابكسل 1280 × 1024 لمجال رؤية واسع
- حجم بكسل رئيسي يوفر دقة مكانية عالية ومدى اكتشاف طويل
جودة صورة حادة
- توحيد ممتاز للصورة بمعدل بكسل فعال ≥ 99.5%
- حساسية عالية لاكتشاف الأهداف بدقة
تنوع عالي، إمداد موثوق
- رقم بؤري قابل للتخصيص
- جودة متسقة في الإنتاج الضخم
مواصفات المنتج
| الموديل | C1212M | |
| المادة الحساسة | MCT | |
| الدقة | 1280 × 1024 | |
| حجم البكسل | 12 ميكرومتر | |
| الاستجابة الطيفية | 3.7 ميكرومتر ± 0.2 ميكرومتر ~ 4.8 ميكرومتر ± 0.2 ميكرومتر | |
| وضع التشغيل | لقطة؛ أوضاع تكامل ITR/IWR؛ وضع النوافذ؛ منع التوهج | |
| سعة الشحنة | 6.75 ميجا إلكترون / 4.8 ميجا إلكترون (ITR)؛ 5.25 ميجا إلكترون / 3.3 ميجا إلكترون (IWR) | |
| النطاق الديناميكي | وضع ITR ≥ 80 ديسيبل؛ وضع IWR ≥ 76 ديسيبل | |
| قناة الإخراج | 4 أو 8 قنوات؛ تصل إلى 20 ميجاهرتز لكل مخرج | |
| الحد الأقصى لمعدل الإطارات | 100 هرتز | |
| NETD نموذجي | 18 ملي كلفن (F2/F4) | |
| معدل البكسل الفعال | ≥ 99.5% | |
| عدم انتظام الاستجابة | ≤ 8% | |
| مبرد قابل للتكوين | RS058F | LS734 |
| نوع المبرد | مبرد ستيرلينغ دوار | مبرد ستيرلينغ خطي |
| استهلاك الطاقة المستقر (23 درجة مئوية) | ≤ 7 واط | ≤ 10 واط |
| الحد الأقصى لاستهلاك الطاقة (71 درجة مئوية) | ≤ 17 واط | ≤ 45 واط |
| مزود الطاقة | 24 فولت تيار مستمر | 24 فولت تيار مستمر |
| وقت التبريد (23 درجة مئوية) | ≤ 6 دقائق | ≤ 4 دقائق |
| الحد الأقصى للحجم (مم) | 149 × 58.5 × 71 | ضاغط Φ46 × 122؛ ديوار Φ55 × 119 |
| الوزن (جم) | ≤ 600 | ≤ 1200 |
| درجة حرارة التشغيل | -45 درجة مئوية ~ +71 درجة مئوية | |
التطبيقات الصناعية
يستخدم كاشف الأشعة تحت الحمراء المبرد بالتبريد C1212M MWIR على نطاق واسع في العديد من المجالات، بما في ذلك الاختبارات غير الإتلافية (NDT)، والمراقبة البيئية، والمراقبة طويلة المدى، والبحث العلمي.
مزايا نا
مجموعة واسعة من تنسيقات المنتجات - بما في ذلك كاشفات الأشعة تحت الحمراء، ونوى الكاميرات، والوحدات - لتلبية متطلبات التكامل المتنوعة.
تنوع المنتجات الغني
توفر دقات مصفوفة متعددة، وأحجام بكسل، ونطاقات موجية، وخيارات عدسات مرونة أكبر للتطبيقات المتنوعة.
أداء متميز
تصوير واضح، حجم مدمج، استهلاك طاقة منخفض، حساسية عالية، وموثوقية قوية - مصممة للأداء في ظل مجموعة واسعة من التحديات البيئية.
سهولة التكامل
خيارات واجهة متعددة تجعل التكامل مباشرًا وتمكن من التطوير السريع عبر مجالات التطبيق المتعددة.
أسئلة متكررة
1. ما هو الفرق بين التصوير المنخفض الإضاءة، والتصوير بالأشعة تحت الحمراء النشط، والتصوير الحراري؟
يتطلب التصوير المنخفض الإضاءة ضوءًا طبيعيًا ويحول صورة الضوء الطبيعي الضعيفة إلى صورة إلكترونية محسنة من خلال مكبر للصورة. يصدر التصوير بالأشعة تحت الحمراء النشط أشعة تحت حمراء ويعتمد على شعاع الأشعة تحت الحمراء المنعكس عن الهدف، مما يؤدي إلى ضعف شديد في التخفي. لا يتطلب التصوير الحراري أي ضوء على الإطلاق - إنها تقنية رؤية ليلية سلبية بالأشعة تحت الحمراء تكتشف الاختلافات في الإشعاع تحت الأحمر بين الأهداف والمشهد، أو بين أجزاء مختلفة من الجسم. لا تتأثر بتغيرات ظروف الإضاءة المحيطة، وتعمل أثناء الليل أو حتى في الضباب والمطر والبيئات القاسية الأخرى.
2. هل يمكن حجب التصوير الحراري؟
في معظم الحالات، لا يمكنك ذلك. ومع ذلك، لا يمكن للأشعة تحت الحمراء اختراق الجدران، ويمكن للزجاج حجب الأشعة تحت الحمراء. لذلك إذا كنت لا تريد أن يتم اكتشافك، يمكنك إخفاء نفسك خلف الزجاج أو الجدران لحجب التصوير الحراري.
