كاشفات الأشعة تحت الحمراء المبردة MWIR المرنة مع مبرد ستيرلينغ RS046H
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | C615M MWIR |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| دقة | 640x512/15 ميكرومتر | NETD | ≥17 مللي كلفن (F2) ؛ ≥18mK (F4) |
|---|---|---|---|
| المدى الطيفي | 3.7 ~ 4.8 ميكرومتر ميجاوات | مادة | MCT/زئبق الكادميوم |
| إبراز | كاشفات الأشعة تحت الحمراء المبردة MWIR,كاشفات الأشعة تحت الحمراء المبردة RS046H,كاشف mwir المرن |
||
منتوج وصف

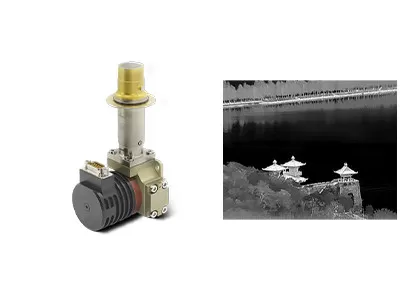

كاشف الأشعة تحت الحمراء المبردة 640x512 / 15μm MWIR مع RS046H Split Stirling Cooler
وصف المنتج
C615M MWIR هو واحد من أجهزة الكشف عن الأشعة تحت الحمراء المبردة HgCdTe / MCT. وهو مع مواصفات 640x512/15μm الأكثر شعبية لجميع التطبيقات المحتملة تقريبًا مثل نظام المراقبة بعيدة المدى ،أجهزة تصوير حرارية محمولة، كاميرات كشف تسرب الغاز الخ
الاستفادة من تصميم منقسم للضاغط والإصبع البارد،التكوين مع برنامج التبريد المنقسم RS046H dewar cooler assembly مناسب لتصميم النظام بأكمله الذي يحتاج إلى ترتيب مساحة مرنة ومتطلبات حجم صارمة مثل المحمولة باليد، حمولة الطائرات بدون طيار، والعربة وغيرها من التطبيقات.
الخصائص الرئيسية
- الدقة: 640 × 512
- مساحة البكسل: 15 ميكرو مترا
- حساسية عالية
- التصميم المدمج
-خفيف الوزن
- استهلاك طاقة منخفض
مواصفات المنتج
| النموذج | C615M MW |
| المواد | الـ MCT |
| القرار | 640x512 |
| مساحة البكسل | 15μm |
| النطاق الطيفي | 3.7 ميكرو مترا 4.8 ميكرو مترا |
| وضع العمل | صورة فورية، وضع تكامل ITR/IWR؛ وضع Windows؛ مكافحة الإزهار |
| قدرة الشحن | 9.1Me-/6.5Me- ((ITR) 7.8Me-/5.2Me- ((IWR) |
| النطاق الديناميكي | ≥75dB |
| عدد المخرجات | 4؛ تصل إلى 10Mpixel/s لكل مخرج |
| NETD | F2: ≤17mK F4: ≤18mK |
| معدل البكسل الفعال | ≥99.5% |
| عدم توحيد الاستجابة | ≤ 8% |
| نوع التبريد الصاخب | RS058/RS046 |
| استهلاك طاقة ثابت | ≤6W@RS058 ≤5W@RS046 |
| أقصى استهلاك للطاقة | ≤12 واط @ RS058 ≤11W @ RS046 |
| إمدادات الطاقة | RS058: 24V DC RS046: 32V DC |
| وقت التبريد | ≤6min @ RS058 ≤5min30s @ RS046 |
| الوزن | ≤600g @ RS058 ≤ 350 غرام @ RS046 |
| الأبعاد (ملم) | RS046: 122x46.3x82 RS058: 147x58.5x71 |
| درجة حرارة العمل | -45°C ~ +71°C |
التطبيقات الصناعية
يستخدم كاشف الأشعة تحت الحمراء المبردة بالباردة الاصطناعية C615M MWIR على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ، ونظام تعزيز رؤية الطيران ، والحمولة المفيدة متعددة أجهزة الاستشعار وما إلى ذلك.
شريكك الموثوق به في الاستشعار بالأشعة تحت الحمراء
•خبرة تقنية عميقة
مع سنوات عديدة من الخبرة في البحث والتطوير، وتطبيق تكنولوجيا أجهزة الاستشعار تحت الحمراء،التعبئة والاختبارأساسنا الصلب يمكّننا من تقديم منتجات مبتكرة وموثوقة بشكل مستمر تلبي متطلبات السوق المتغيرة.
•تركز على الابتكار والتنفيذ العملي في الاستشعار بالأشعة تحت الحمراء
نحن ملتزمون بدفع التطورات التكنولوجية في التصوير الحراري، ودفع باستمرار الحدود في NETD،SWaP،وتحمل درجة الحرارة.منتجاتنا تقود باستمرار في التطبيقات عبر الأمن، المراقبة الصناعية، الأنظمة الذكية، وأكثر من ذلك.
•محفظة منتجات متنوعة
مدعومة بأبحاث وتطوير مستقلة وطرق تقنية متعددة،نحن نقدم مجموعة شاملة من مكونات الكشف عن الأشعة تحت الحمراء.
•التحقق الصارم من الموثوقية يضمن ضمان الجودة
مدعومة بنظام إدارة الجودة القوي، تخضع منتجاتنا لإجراءات اختبار متعددة خلال الإنتاج لضمان الاستقرار والموثوقية على المدى الطويل.
•خدمات الدعم الفني المهني والتنمية المشتركة
فريقنا الهندسي يعمل عن كثب مع العملاء فرق البحث والتطوير والمنتجات لتسريع تكامل النظام، وتحسين الكفاءة، وتقصير وقت السوق. نجاحك هو مهمتنا المشتركة.
الأسئلة الشائعة
1ما هي التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هو نوع من الطرق التي تستخدم الإشعاع تحت الحمراء والطاقة الحرارية لجمع المعلومات عن الأشياء.يحول الأشعة تحت الحمراء الخفية إلى صورة حرارية تحت الحمراء المرئية مع توزيع درجة حرارة سطح الهدفالأجسام المختلفة وحتى أجزاء مختلفة من نفس الجسم لديها قدرة إشعاعية مختلفة وقوة انعكاس الأشعة تحت الحمراء.
2ما الذي يمكن استخدامه للتصوير بالأشعة تحت الحمراء؟
- الرؤية الليلية
- البحث والإنقاذ
- اختبار غير مدمر
-الوقاية من الأوبئة
-التحمية
-الأمن والمراقبة
-إطفاء الحرائق
....
3ما هي وحدة التصوير الحراري؟
تتكون وحدة التصوير الحراري عادةً من كاشف الأشعة تحت الحمراء، عدسة الأشعة تحت الحمراء، وأجهزة الكترونية مع البرمجيات والخوارزميات المدمجة. إنها الوحدة الأدنى لجهاز التصوير الحراري.
