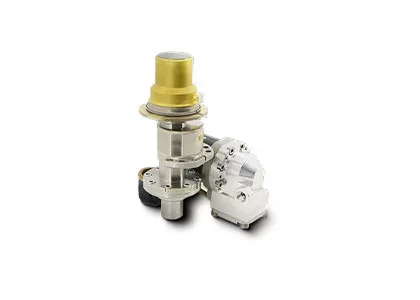

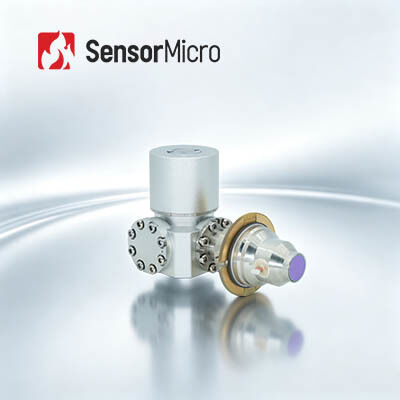

كاشف الأشعة تحت الحمراء المبردة بحرارة 640x512 15μm للتكامل السريع وكاشف الأشعة تحت الحمراء المبرد FPA
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | C615H |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| مادة | T2SL | دقة | 640x512/15 ميكرومتر |
|---|---|---|---|
| NETD | 20 م ك (F2/F4) | النطاق الطيفي | 3.7 ~ 4.8 ميكرومتر ميجاوات |
| درجة حرارة التشغيل | -45 درجة مئوية~+71 درجة مئوية | الأعلى. معدل الإطار | 100 هرتز |
| إبراز | كاشف الأشعة تحت الحمراء الاحترافي,كاشف MCT Ir مبرد,كاشف الأشعة تحت الحمراء MCT 320x256 |
||
منتوج وصف
وصف المنتج
تم تصميمه على تقنية الاستشعار المتقدمة من النوع الثانيكاشف الأشعة تحت الحمراء C615Hيحتوي على دقة 640 × 512 وحجم 15 ميكروميتر من البكسلات. من خلال رفع درجة حرارة العمل لمجموعة الطائرة المحورية إلى 150 K مع الحفاظ على الأداء الممتاز،يفتح ميزات SWaP الرائدة في فئتها، وزن خفيف 235 غراما، واستهلاك طاقة مستقر 3 واط فقط.يُمكّن الـ dewar المصغّر و cryocooler من الاندماج المرن، معالجة احتياجات السوق لحلول التصوير الحراري القوية مع انخفاض تكاليف الملكية الإجمالية.
الخصائص الرئيسية
تصميم محسّن من أجل SWaP
- حجم الـ Dewar: φ33 × 37.5 × 70 mm؛ كريوكولر: φ26 × 55.8 mm، مما يسمح بالاندماج المرن
- انخفض الوزن إلى 235 غرامًا؛ انخفض استهلاك الطاقة المستقر إلى 3 واط
تبريد سريع، بدء سريع
- وقت التبريد أقصر من 2.5 دقيقة
مدة حياة أطول، تشغيل فعال
- MTTF ≥ 25,000 ساعة
مواصفات المنتج
| المعلم | المواصفات |
|---|---|
| النموذج | C615H |
| مواد حساسة | T2SL |
| القرار | 640×512 |
| حجم البيكسل | 15 ميكرومتر |
| رد الفعل الطيفي | 3.7±0.2 μm ~ 4.8±0.2 μm |
| NETD النموذجي | 20 mK (F2/F4) |
| أقصى معدل إطار | 100 هرتز |
| معدل البكسل الفعال | ≥99.76% |
| عدم توحيد الاستجابة | ≤ 8% |
| درجة حرارة العمل | -45°C ~ +71°C |
| جهاز التبريد | LS711H. RS028 |
| وقت التبريد (23 درجة مئوية) | ≤3 دقيقة. |
| الحد الأقصى لاستهلاك الطاقة (71 درجة مئوية) | ≤12 واط |
| استهلاك الطاقة الثابت (23 درجة مئوية) | ≤3 واط |
| الحجم (ملم) | التبريد الساخن: φ26 × 55.8 ديوار: 33×37.5×70 |
| الوزن (غ) | ≤235 |
ملاحظة: يمكن تغيير المواصفات دون إشعار سابق. يتم فصل القيم الموضحة لخيارات التبريد الثقيل المزدوجة بواسطة شريط عمودي.
التطبيقات الصناعية
يستخدم كاشف الأشعة تحت الحمراء الساخنة المبردة بالتبريد الاصطناعي C615H MWIR على نطاق واسع في العديد من المجالات مثل NDT ، ومراقبة البيئة ، والمراقبة بعيدة المدى ، والبحوث العلمية ، وغيرها.
حولنا
مدفوعة باحتياجات المستخدمين، تلتزم SensorMicro بتطوير متعمق وتحسين مستمر لمنتجات الأشعة تحت الحمراء وحلول التطبيقات.نحن لا نقدم فقط منتجات الأجهزة عالية الجودة ولكن أيضا مشاركة الخبرة التطبيق المهنية، وتقدم حلول مخصصة مصممة خصيصا لمتطلبات فريدة من نوعها من الصناعات المختلفة. شبكة الخدمة العالمية لدينا تضمن الدعم الفني في الوقت المناسب وخدمة ما بعد البيع،مما يجعلنا شريك موثوق به للعملاء حول العالم.
الأسئلة الشائعة
1كيف يعمل مقياس الموجات المجهرية غير المبردة؟
باستخدام مبدأ التأثير الحراري الإشعاعي تحت الحمراء، يُحوّل كاشف الأشعة تحت الحمراء غير المبرد طاقة الإشعاع تحت الحمراء إلى طاقة حرارية مع مادة امتصاص الأشعة تحت الحمراء،بحيث أن درجة حرارة المادة الحساسة يزيدثم، a certain physical parameter of the sensitive material changes accordingly and converts into an electrical signal or visible light signal through a certain conversion mechanism designed to realize the detection of the object.
2ما هي ميزة ميكروبولومتر VOx غير المبرد؟
أجهزة الكشف عن الطائرة المحورية الأشعة تحت الحمراء غير المبردة لا تحتاج إلى جهاز تجميع مكيف ديوار متكامل (IDCA) ويمكن أن تعمل في درجة حرارة الغرفة.حجم صغير، خفيفة الوزن ، وطول العمر ، منخفضة التكلفة ، وهلم جرا. على الرغم من حساسية أجهزة الكشف عن الطائرة المحورية تحت الحمراء غير المبردة ليست جيدة مثل أجهزة الكشف عن الأشعة تحت الحمراء المبردة ، بعد سنوات من التطوير ،أدائهم التكلفة كان من الواضح أفضل من الكاشف المبرد، والتي لديها احتمالات تطبيق أوسع.
