| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | C615S |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640x512 | درجة البكسل | 15 ميكرومتر |
|---|---|---|---|
| مقاس | 142x58.5x71 ملم | وزن | ≤570g |
| الأعلى. معدل الإطار | 220Hz | النطاق الطيفي | 7.7 ~ 9.4 (LW) |
| إبراز | كاشف الأشعة تحت الحمراء T2SL LWIR,كاشف الأشعة تحت الحمراء 8W LWIR |
||
منتوج وصف

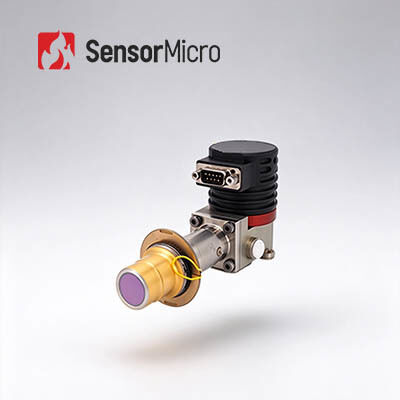

T2SL 640 × 512 / 15 μm كاشف الأشعة تحت الحمراء LWIR مع تجميع Dewar Cooler المتكامل
المجموعة المتكاملة لـ C615S LWIR هي جهاز كشف الأشعة تحت الحمراء المبرد من النوع II Superlattice (T2SL).هو 640 × 512 / 15 ميكرو متكامل الكشف التجميع الباردة (IDCA) مصممة ل.7·9.4 ميكرومترات من الموجات الطويلة الأشعة تحت الحمراء (LWIR).
مع مقاومة قوية للرمال والغبار والتداخلات الشمسية ، فهي مناسبة بشكل جيد للسيناريوهات الصعبة مثل الكشف عن المركبات في العواصف الرملية ، الكشف عن السفن مع انعكاسات سطح الماء ،و الكشف عن أهداف الطائرات فوق الغيوم.
الخصائص الرئيسية
الكشف عن الموجات الطويلة، محصنة من التداخل
- قدرة قوية على اختراق الرمل والغبار ، قابلة للتكيف مع البيئات المعقدة
- لا تتأثر بالوهج في أشعة الشمس القوية أو على سطح المياه
- قدرة محسنة على اكتشاف الأجسام ذات درجة حرارة منخفضة
تقنية T2SL لتقود اتجاهات الصناعة
- كفاءة كمية أعلى مع حساسية متفوقة
- ضوضاء منخفضة وعدم توحيد ممتاز
تنوع كبير، إمدادات ثابتة
- عدد F قابلة للتخصيص
- جودة ثابتة في الإنتاج الضخم
مواصفات المنتج
| النموذج | كاشف الأشعة تحت الحمراء المبرد بواسطة LWIR C615S |
|---|---|
| مواد حساسة | T2SL |
| القرار | 640×512 |
| حجم البيكسل | 15 ميكرومتر |
| رد الفعل الطيفي | 7.7 ميكرومتر ± 0.2 ميكرومتر |
| وضع العمل | صورة فورية؛ أوضاع تكامل ITR/Interlace & Binning؛ وضع Windows؛ مكافحة الإزهار |
| قدرة الشحن | ITR: 12.22 Me− / 6.67 Me− التداخل والترابط: 24.44 Me− / 13.33 Me− |
| النطاق الديناميكي | ITR: ≥ 76 ديسيبل التشابك والترابط: ≥ 77 ديسيبل |
| قناة الخروج | 4حتى 22.5 ميغاهرتز لكل مخرج |
| أقصى معدل إطار | 220 هرتز |
| NETD النموذجي | 25 mK (F2 ITR) 22 mK (F2 Interlace & binning) |
| معدل البكسل الفعال | ≥ 99.5% |
| عدم توحيد الاستجابة | ≤ 8% |
| جهاز التبريد الصاخب القابل للتكوين | RS058F |
| استهلاك الطاقة الثابت (23 درجة مئوية) | ≤ 8 واط |
| الحد الأقصى لاستهلاك الطاقة (71 درجة مئوية) | ≤ 20 واط |
| إمدادات الطاقة | 24 فولت DC |
| وقت التبريد (23 درجة مئوية) | ≤ 5 دقيقة 30 ثانية |
| الحجم الأقصى (ملم) | 148 × 58,5 × 71 |
| الوزن (غ) | ≤ 570 |
| درجة حرارة العمل | -45 درجة مئوية ️ +71 درجة مئوية |
التطبيقات الصناعية
يتم استخدام كاشف الأشعة تحت الحمراء المبرد C615S LWIR على نطاق واسع في العديد من المجالات مثل الاختبار غير المدمر (NDT) ، ومراقبة البيئة ، والمراقبة بعيدة المدى ، والبحث العلمي.
الأسئلة الشائعة
1ما هو NETD؟
يشير NETD إلى "اختلاف درجة الحرارة المكافئة للضوضاء". إنه مقياس لمدى قدرة كاشف التصوير الحراري على التمييز بين اختلافات صغيرة جدًا في الإشعاع الحراري في الصورة.عادة ما يتم التعبير عن NETD في ملي كلفين (mK)بشكل عام، كلما انخفضت قيمة NETD، زادت الحساسية الحرارية.
2ما هو SWaP3؟
يشير SWaP3 إلى الحجم والوزن والقوة والأداء والسعر. إنه يشير إلى اتجاه التكنولوجيا في صناعة الأشعة تحت الحمراء.
3ما هو DRI؟
عادةً ما يشير DRI إلى مسافة الكشف والاعتراف والتحديد لنظام التصوير الحراري. وهو معيار حاسم للحكم على أداء نظام التصوير الحراري.
