23mm Lens MWIR Optical Gas Imaging Camera لتصور تسرب الغاز
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xأسلوب | وحدة تبريد الأشعة تحت الحمراء | القرار | 320 × 256/30 ميكرومتر |
---|---|---|---|
NETD | ≤15mK | النطاق الطيفي | 3.2 ± 0.1 ~ 3.5 ± 0.1 ميكرومتر |
بحجم | 155x67x80 ملم | عدسة اختيارية | تكبير ثابت |
تسليط الضوء | كاميرا تصوير الغاز البصري MWIR,كاميرا تصوير الغاز البصري 23 مم,كاشف 15mK MWIR |
MWIR 320x256 / 30μm كاميرا كاشف تسرب الغاز المبرد مع عدسة 23 مم لتصور تسرب الغاز

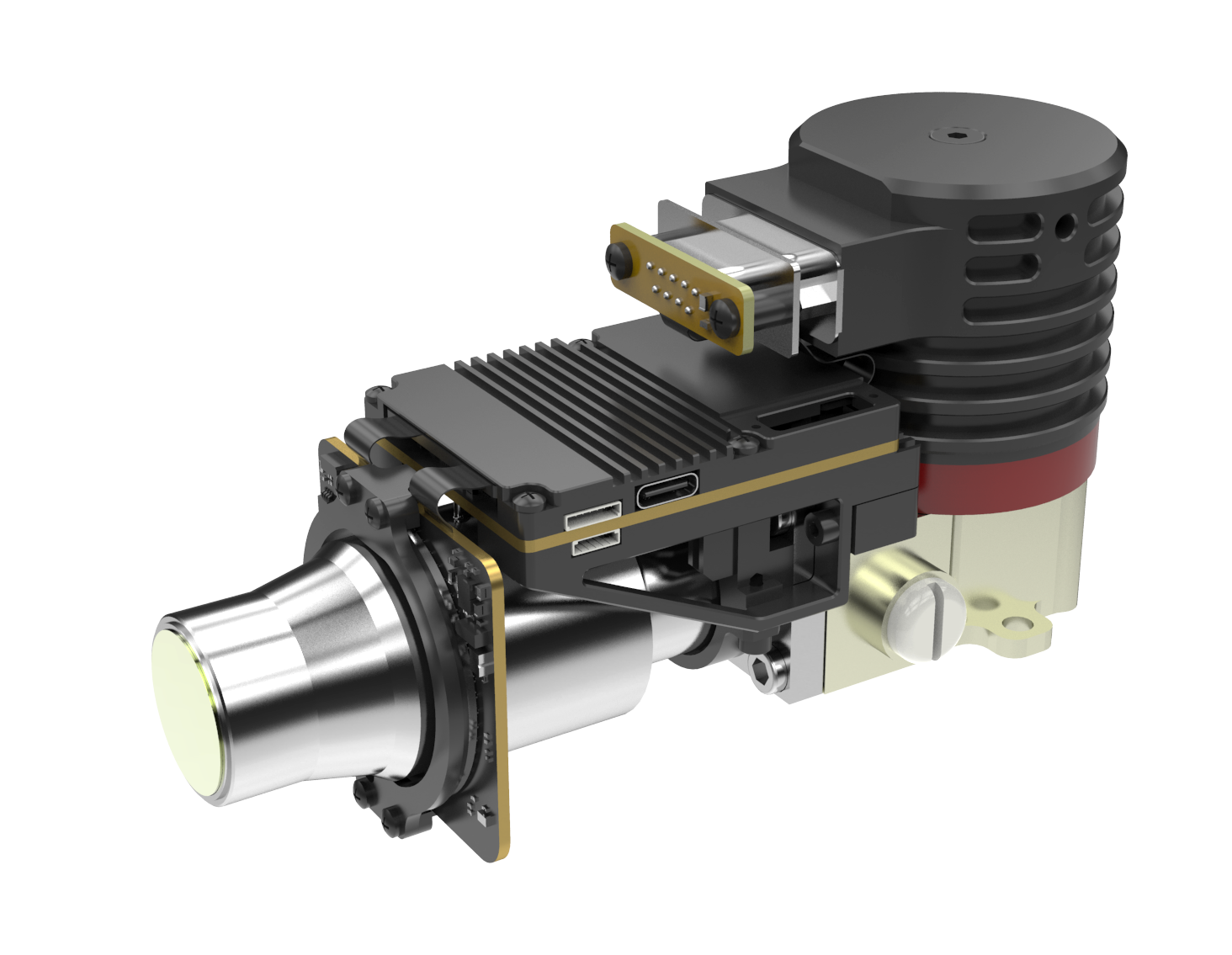

GAS330 عبارة عن وحدة كاميرا تعمل بالأشعة تحت الحمراء مبردة للكشف عن تسرب الغاز.إنه يدمج كاشف الأشعة تحت الحمراء MWIR المبرد 320x256 / 30µm MCT لتصور المركبات العضوية المتطايرة غير المرئية (VOCs) التي لا يمكن رؤيتها بالعين المجردة.
يعتبر تسرب الغاز ، وخاصة المركبات العضوية المتطايرة الضارة ، دائمًا مشكلة خطيرة لا يمكن تجاهلها في إنتاج السلامة.بمجرد أن تتسرب هذه الغازات الضارة ، أو ما هو أسوأ من ذلك ، تسبب انفجارًا ، سيعاني الأشخاص والممتلكات من خسائر فادحة.لذلك ، يجب إيلاء اهتمام كبير لاكتشاف تسرب الغاز.
توفر Global Sensor Technology (GST) للعملاء العديد من حلول تكامل التصوير الحراري بالأشعة تحت الحمراء والدعم الفني الاحترافي ومجموعة كاملة من خدمات ما بعد البيع للكشف عن تسرب الغاز.يمكن لمصنعي الكاميرات دمج وحدة الأشعة تحت الحمراء بسرعة وتصميم كاميرا كشف تسرب الغاز الخاصة بهم بسهولة وكفاءة.
- الدقة: 320x256
- مسافة البكسل: 30 ميكرومتر
- NETD≤15mK ، حساسية عالية
- الاستجابة الطيفية: 3.2 ميكرومتر ± 0.1 ميكرومتر ~ 3.5 ميكرومتر ± 0.1 ميكرومتر
- الطول الموجي للتخصيص بناءً على متطلبات مختلفة
- تتكامل مع واجهة DVP / CameraLink بسهولة
نموذج | غاز 330 |
أداء كاشف الأشعة تحت الحمراء | |
القرار | 320 × 256 |
مساحة وحدة الصورة | 30 ميكرومتر |
المبرد | RS058 |
النطاق الطيفي | 3.2μm ± 0.1μm ~ 3.5μm ± 0.1μm MW |
وقت التبريد (20 درجة مئوية) | ≤ 8 دقيقة |
NETD (20 درجة مئوية) | ≤15mK |
معالجة الصورة | |
معدل الإطار | 30 هرتز |
وضع يعتم | خطي / مدرج تكراري / مختلط |
تقريب رقمي | × 1 / × 2 / × 4 |
اتجاه الصورة | أفقيًا / رأسيًا / قطريًا |
خوارزمية الصورة | NUC / AGC / IDE |
المواصفات الكهربائية | |
الواجهة الخارجية القياسية | J30JZ 25 دبوس |
فيديو تمثيلي | صديق |
فيديو رقمية | 16 بت RAW / YUV: إخراج DVP / Cameralink 16 بت |
مزامنة خارجية | المزامنة الخارجية للإطار: مستوى RS422 |
الاتصالات | RS422 ، 115200 بت في الثانية |
مزود الطاقة | 20 ~ 28 فولت تيار مستمر |
استهلاك طاقة مستقر | 12 واط |
الأبعاد (مم) | 155 × 67 × 80 |
وزن | ≤ 900 جرام |
درجة حرارة التشغيل | -40 درجة مئوية ~ + 60 درجة مئوية |
حجم الاهتزاز | الاهتزاز: نقل عالي السرعة مثبت على مركبة GJB الصدمة: موجة نصف جيبية ، 40 جم 11 مللي ثانية ، 3 محاور 6 اتجاهات 3 مرات لكل منهما |
عدسة بصرية | |
عدسة اختيارية | التكبير الثابت: 23 مم / F1.5 ؛55 ملم / F1.5 |
تستخدم كاميرا التصوير الحراري للكشف عن تسرب الغاز GAS330 لرؤية المركبات العضوية المتطايرة غير المرئية (المركبات العضوية المتطايرة) واكتشاف تسرب الغاز مثل: الميثان ، الإيثان ، البروبان ، البيوتان ، البنتان ، الهكسان ، الهيبتان ، الأوكتان ، الإيثيلين ، البروبيلين ، الأيزوبرين ، الميثانول ، الإيثانول ، البوتانون ، البنزين ، التولوين ، الزيلين ، إيثيل بنزين إلخ.
1. ما هو NETD؟
يشير NETD إلى "فرق درجة الحرارة المكافئ للضوضاء".إنه مقياس لمدى قدرة كاشف التصوير الحراري على التمييز بين الاختلافات الصغيرة جدًا في الإشعاع الحراري في الصورة.يتم التعبير عن NETD عادةً في مللي كلفن (mK).عادة كلما انخفض رقم NETD ، كلما زادت الحساسية الحرارية.
2. في أي الصناعات يمكن استخدام كاشفات الأشعة تحت الحمراء / نوى الكاميرات الحرارية؟
تستخدم كاشفات الأشعة تحت الحمراء GST / نوى الكاميرا الحرارية على نطاق واسع في العديد من الصناعات مثل:
- التصوير الحراري: صيانة الطاقة ، رؤية الماكينة ، تكييف وتبريد المباني ، البتروكيماويات المعدنية ، الصيانة التنبؤية ، الوقاية من الأوبئة
- الأمن والمراقبة: مدينة آمنة ، ومراقبة البنية التحتية ، وأمن الحدود ، والإبحار البحري ، وسلامة التعدين
- مكافحة الحرائق والإنقاذ: الوقاية من حرائق الغابات ، ومنع الحرائق ، والبحث والإنقاذ
- حمولة الطائرات بدون طيار: فحص المعدات ، الإنفاذ والإنقاذ ، تطبيق مكافحة الحرائق ، مراقبة الحيوانات
- الرؤية الشخصية: الترفيه في الهواء الطلق ، مراقبة الحيوانات ، دورية الإنفاذ
- ADAS: القيادة الذاتية ، نظام مساعد السائق المتقدم ، المركبات الخاصة
- AIoT: المنزل الذكي ، الأجهزة الذكية ، الرعاية الذكية ، الروبوتات
- أخرى: نظام رؤية الطيران المحسن ، كشف الغاز ، الزراعة والرعي ، البحث العلمي.
