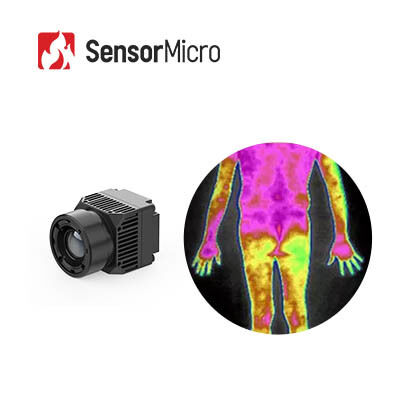

640×512 دقة 8μm حجم بكسل LWIR وحدة التصوير الحراري لقياس درجة الحرارة الطبية
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | RoHS2.0; Reach |
| رقم الموديل | iHA608W |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640x512/8 ميكرومتر | NETD | ≥30 مللي كلفن |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | مقاس | 21 مم × 21 مم × 31.5 مم |
| معدل الإطار الرقمي | 25 هرتز | وقت البدء | ≤6s |
| إبراز | كاميرا حرارية PLUG417S لاكتشاف الحمى,كاميرا حرارية 400x300 لاكتشاف الحمى,وحدة حرارية LWIR غير مبردة |
||
منتوج وصف
وحدة تصوير حراري بالأشعة تحت الحمراء طويلة الموجة (LWIR) غير مبردة بدقة 640×512 / 8 ميكرومتر من أكسيد الفاناديوم (VOx) للتطبيقات الطبية
نظرة عامة على المنتج
يُعد iHA608W نواة كاميرا تعمل بالأشعة تحت الحمراء غير مبردة وعالية العملية تجمع بين الأداء العالي والتكلفة المنخفضة. يتميز بكاشف أشعة تحت حمراء عالي الدقة بدقة 640×512 بحجم بكسل 8 ميكرومتر وخوارزميات قياس درجة حرارة طبية احترافية، مما يحقق قياساً دقيقاً لدرجة الحرارة بدون تلامس بدقة ±0.5 درجة مئوية مع مخرجات تصوير حراري عالية الجودة.
على عكس الوحدات المتطورة باهظة الثمن، يحتفظ هذا المنتج بأداء الكشف الطبي الأساسي مع اعتماد تصميم هيكلي مبسط. يقلل الهيكل خفيف الوزن والمصغر من تكاليف تصنيع المعدات، كما أن الواجهات العامة مع موارد التطوير الكاملة تقلل بشكل كبير من متطلبات البحث والتطوير للشركات. وهذا ما يجعله الحل المفضل والفعال من حيث التكلفة لتطوير معدات قياس درجات الحرارة ذات الدفعات المتوسطة والصغيرة.
الميزات الرئيسية
- خفض التكلفة وتحسين الكفاءة: تصميم هيكلي مُحسَّن يقلل من تكاليف المواد والتجميع دون التضحية بالأداء الأساسي
- الاحتفاظ بالأداء الطبي الأساسي: يحافظ على دقة قياس درجة حرارة احترافية تبلغ ±0.5 درجة مئوية وقدرة تصوير حراري عالية الدقة
- متطلبات بحث وتطوير منخفضة: يساعد الدعم الفني الكامل لحزمة SDK الشركات على إطلاق منتجات جديدة بسرعة والاستحواذ على حصة في السوق
- خفيف الوزن وموفر للمساحة: الحجم الصغير يوفر المساحة الداخلية للمعدات، مما يقلل الحجم والوزن الإجمالي للمنتج
مواصفات المنتج
| الطراز | iHA608W |
|---|---|
| مؤشرات كواشف الأشعة تحت الحمراء | |
| المادة الحساسة | VOx |
| الدقة | 640×512 |
| حجم البكسل | 8 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| فرق درجة الحرارة المكافئ للضوضاء (NETD) النموذجي | ≤30mK |
| معالجة الصور | |
| معدل الإطارات الرقمي | 25Hz |
| وقت بدء التشغيل | ≤6s |
| الفيديو الرقمي | RAW/YUV/TMP |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصور | طبي/ألوان زائفة |
| برنامج الكمبيوتر | |
| برامج الكمبيوتر | التحكم في الوحدة وعرض الفيديو |
| قياس درجة الحرارة | |
| درجة حرارة التشغيل | 10℃~+50℃ |
| نطاق قياس درجة الحرارة | 32℃~+42℃ |
| دقة قياس درجة الحرارة | ≤±0.5℃ (بعد الإحماء لمدة دقيقتين، درجة الحرارة المحيطة 23±3 درجات مئوية، الهدف 32-42 درجة مئوية) |
| مسافة القياس | 0.5 متر - 5 أمتار؛ يدعم قياس درجة الحرارة على مسافات متعددة عبر SDK |
| SDK | يدعم SDK لأنظمة Windows/Android/Linux، وتحقيق تحليل تدفق الفيديو، والتحكم في الوحدة، وقياس شامل لدرجة حرارة المصفوفة، والتصوير الحراري، وضبط نافذة درجة الحرارة، والتكامل المتعدد |
| المواصفات الكهربائية | |
| الواجهة الخارجية القياسية | USB(TYPE-C) |
| واجهة الاتصال | USB |
| واجهة الفيديو الرقمي | USB2.0 |
| جهد الإمداد | 5V±0.5 |
| استهلاك الطاقة النموذجي | 0.6W |
| العدسة البصرية | |
| البعد البؤري | 4mm |
| نوع العدسة | تركيز ثابت لا حراري (Athermal) |
| F/# | 1 |
| مجال الرؤية (أفقي × رأسي) | 69.2°×55.4° |
| المواصفات الميكانيكية | |
| الحجم (شاملاً العدسة) | 21 مم × 21 مم × 31.5 مم (شاملاً عدسة 4 مم) |
| الوزن (شاملاً العدسة) | 25 جم ± 2 (شاملاً عدسة 4 مم) |
| التوافق البيئي | |
| درجة حرارة التشغيل | -10℃~+50℃ |
| درجة حرارة التخزين | -45℃~+85℃ |
| الرطوبة | 5%~95%، بدون تكثيف |
| الاهتزاز | 5.35grms، اهتزاز عشوائي، 3 محاور |
| الصدمة | موجة نصف جيبية، 40g/11ms، اتجاه الصدمة، 3 محاور، 6 اتجاهات |
| التفريغ الكهروستاتيكي (ESD) | تفريغ تلامسي 6 كيلو فولت؛ تفريغ هوائي 8 كيلو فولت |
| الشهادات | |
| الشهادة البيئية | ROHS2.0/REACH |
التطبيقات الصناعية
تُستخدم الكاميرا الحرارية iHA608W على نطاق واسع في قياس درجة حرارة جسم الإنسان وتطبيقات فحص درجات حرارة الجسم المرتفعة.
ميزاتنا
- مجموعة منتجات شاملة: تشكيلة واسعة من أشكال المنتجات تشمل كواشف الأشعة تحت الحمراء ونوى الكاميرات والوحدات لتلبية متطلبات التكامل المتنوعة
- تنوع غني في المنتجات: توفر تركيبات الدقة المتعددة للمصفوفات وأحجام البكسل والنطاقات الموجية وخيارات العدسات مرونة أكبر لمختلف التطبيقات
- أداء متميز: تصوير واضح، حجم مدمج، استهلاك منخفض للطاقة، حساسية عالية، وموثوقية قوية—مصممة للعمل في ظل مجموعة واسعة من التحديات البيئية
- سهولة التكامل: تجعل خيارات الواجهات المتعددة عملية التكامل مباشرة وتتيح التطوير السريع عبر مجالات تطبيقية متعددة
الأسئلة الشائعة
1. في أي الصناعات تُستخدم كواشف الأشعة تحت الحمراء ذات مصفوفة المستوى البؤري؟
يُعد كاشف المستوى البؤري بالأشعة تحت الحمراء المكون الأساسي لنظام التصوير الحراري، وهو المفتاح لاكتشاف معلومات الأشعة تحت الحمراء للأجسام وتحديدها وتحليلها. وله نطاق واسع من التطبيقات في مجالات النقل، والتفتيش، والمراقبة الأمنية، والأرصاد الجوية، والطب، وغيرها من الصناعات.
2. ما هي خصائص كواشف المستوى البؤري بالأشعة تحت الحمراء المبردة وغير المبردة؟
يمكن تقسيم كواشف المستوى البؤري بالأشعة تحت الحمراء إلى كواشف مستوى بؤري بالأشعة تحت الحمراء مبردة وغير مبردة. يعمل كاشف الأشعة تحت الحمراء المبرد في بيئة مفرغة من الهواء ومنخفضة الحرارة بحساسية عالية ويمكنه تمييز الفروق الدقيقة في درجات الحرارة، بينما لا يحتاج كاشف المستوى البؤري بالأشعة تحت الحمراء غير المبرد إلى بيئة شديدة البرودة ويمكنه العمل في درجة حرارة الغرفة.
