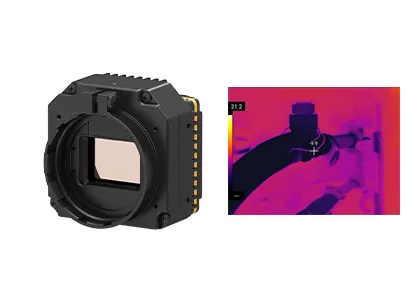

وحدة التصوير الحراري بالأشعة تحت الحمراء غير المبردة LWIR 640x512 / 12μm
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | PLUG612R |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| دقة | 640 × 512 / 12 ميكرومتر | NETD | أقل من 30 مللي كلفن |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | مقاس | 44.5x44.5x36.6 ملم |
| إبراز | وحدة التصوير الحراري بالأشعة تحت الحمراء LWIR,وحدة التصوير الحراري بالأشعة تحت الحمراء 640x512 |
||
منتوج وصف
وحدة الكاميرا الحرارية تحت الحمراء غير المبردة LWIR 640x512/12μm لقياس درجة الحرارة الصناعية
وصف المنتج
وحدة التصوير الحراري PLUG612R تغطي طول موجة طويل من 8 إلى 14μm بدقة 640x512 وحجم البكسل في كاشف الأشعة تحت الحمراء VOx 12μm microbolometer.انها تستخدم سوق المفضلة مجموعة الطائرة المحورية VOx mircrobolometer كاشف الأشعة تحت الحمراء غير المبردة التي تضمن الأداء المتفوقة والقدرة على التكيف مع البيئة مستقرة عالية.
كشركة رائدة في مجال أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة الحرارية وموردة وحدات أجهزة الاستشعار الحرارية، قمنا بتزويد العملاء بمجموعة متنوعة من حلول التصوير الحراري تحت الحمراء الناضجة والمستقرة.فمن الأسهل لوحدات الكاميرا التصوير الحراري ليتم دمجها في المزيد من المنتجات النهائية ويقلل كثيرا من تكلفة للعملاء.
الخصائص الرئيسية
- الدقة: 640 × 512
- مساحة البكسل: 17 ميكرومتر
- نوع المصفوفة: الميكروبولومتر غير المبرد
- الحساسية الحرارية: NETD<30 م.ك.
- النطاق الطيفي: 8μm إلى 14μm
مواصفات المنتج
| النموذج | PLUG612R |
| أداء كاشف الأشعة تحت البنفسجية | |
| القرار | 640x512 |
| مساحة البكسل | 12μm |
| النطاق الطيفي | 8~14μm |
| NETD | <30mk |
| معالجة الصور | |
| معدل الإطار | 25 هرتز/30 هرتز |
| وقت البدء | <10s |
| الفيديو التناظري | PAL/NTSC |
| الفيديو الرقمي | ي16/YUV/BT656/LVDS |
| مكون التوسيع | USB/Camerlink |
| وضع الضبابية | خطية/مخطط/مختلطة |
| زيادة الرقمية | 1 ~ 8X تكبير مستمر، حجم خطوة 1/8 |
| عرض الصورة | الأسود الساخن / الأبيض الساخن / لون مزيف |
| توجيه الصورة | أفقياً/عمودياً/شمالياً |
| خوارزمية الصورة | NUC/AGC/IDE |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | واجهة 50pin_HRS |
| طريقة الاتصال | RS232-TTL، 115200bps |
| فولتاج التغذية | 4 ~ 6 فولت |
| قياس الحرارة | |
| نطاق درجة حرارة العمل | -10°C~50°C |
| نطاق الحرارة | -20°C~150°C، 100°C~550°C |
| دقة الحرارة | ±2°C أو ±2% (خذ القيمة القصوى) |
| SDK | ARM/Windows/Linux SDK، التصوير الحراري بالكامل |
| الخصائص الجسدية | |
| الأبعاد (ملم) | 44.5×44.5×366 |
| الوزن | ≤ 85 غرام |
| التكيف مع البيئة | |
| درجة حرارة العملية | -40°C ~ +70°C |
| درجة حرارة التخزين | -45°C ~ +85°C |
| الرطوبة | 5% إلى 95%، غير مكثفة |
| اهتزاز | اهتزاز عشوائي 5.35grms، 3 محور |
| الصدمة | موجة نصف الجانب ، 40g / 11ms ، 3 محور 6 الاتجاه |
| البصريات | |
| العدسة الاختيارية | التركيز الثابت: 13 ملم / 19 ملم / 24 ملم |
التطبيقات الصناعية
يتم استخدام وحدة PLUG612R الحرارية غير المبردة على نطاق واسع في فحص الطاقة الكهربائية ، والرؤية الآلية ، وأمن المباني ومراقبة HVAC ، في الهواء الطلق ، وإطفاء الحرائق والإنقاذ ، وإنفاذ القانون والإنقاذ ، ADAS ،حمولات الطائرات بدون طيار الخ.
حولنا
بصفتها الشركة الرائدة عالمياً في مجال تصنيع أجهزة الكشف عن الأشعة تحت الحمراء ومزود الخدمات، تفتخر SensorMicro بسنوات من الخبرة العميقة في حلول التصوير الحراري بالأشعة تحت الحمراء.مُسترشدين بالفلسفة الأساسية لـ "SensorMicro"، حس أكثر" و مدفوعاً باحتياجات المستخدمين، نحن مكرسون لفتح الإمكانات الكاملة لتكنولوجيا الأشعة تحت الحمراء، وتقديم منتجات عالية الأداء وخدمات مهنية للعملاء في جميع أنحاء العالم.
الأسئلة الشائعة
1ما هي التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هو نوع من الطرق التي تستخدم الإشعاع تحت الحمراء والطاقة الحرارية لجمع المعلومات عن الأشياء.يحول الأشعة تحت الحمراء الخفية إلى صورة حرارية تحت الحمراء المرئية مع توزيع درجة حرارة سطح الهدفالأجسام المختلفة وحتى أجزاء مختلفة من نفس الجسم لديها قدرة إشعاعية مختلفة وقوة انعكاس الأشعة تحت الحمراء.
2ما الذي يمكن استخدامه للتصوير بالأشعة تحت الحمراء؟
- الرؤية الليلية
- البحث والإنقاذ
- اختبار غير مدمر
-الوقاية من الأوبئة
-التحمية
-الأمن والمراقبة
-إطفاء الحرائق
....
3ما هي وحدة التصوير الحراري؟
تتكون وحدة التصوير الحراري عادةً من كاشف الأشعة تحت الحمراء، عدسة الأشعة تحت الحمراء، وأجهزة الكترونية مع البرمجيات والخوارزميات المدمجة. إنها الوحدة الأدنى لجهاز التصوير الحراري.
