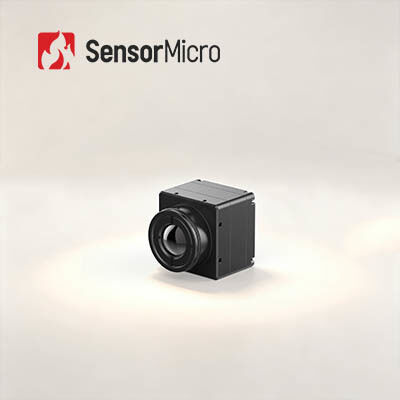

وحدة الكاميرا الحرارية الحرارية غير المبردة LWIR 384x288 / 17μm
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة417RG3 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 384 × 288 / 17 ميكرومتر | NETD | ≥30 مللي كلفن |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | معدل الإطار الرقمي | 25/30/50 هرتز |
| جهد الإمداد | 4.5 ~ 5.5 فولت | استهلاك الطاقة النموذجي | 0.65 واط |
| إبراز | وحدة الكاميرا الصغيرة غير المبردة,وحدة الكاميرا الصغيرة PLUG417R,وحدة الكاميرا الصغيرة 30mK |
||
منتوج وصف

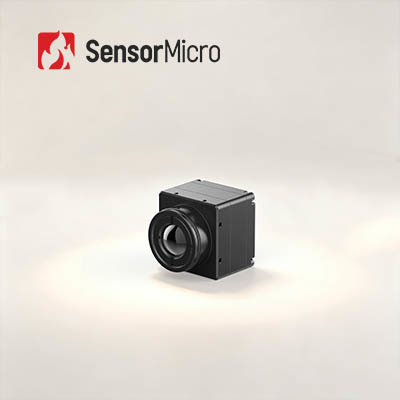

وحدة كاميرا حرارية تصوير حراري غير مبردة LWIR بدقة 384x288 / 17 ميكرومتر
نظرة عامة على المنتج
يتميز قلب الكاميرا بالأشعة تحت الحمراء COIN417RG3 لقياس درجة الحرارة بكاشف أشعة تحت حمراء غير مبرد بدقة 384 * 288 / 17 ميكرومتر ويدمج مكونًا لقياس درجة الحرارة في الوقت الفعلي. يدعم نطاق درجة حرارة واسع بدقة ± 3 درجات مئوية أو ± 3٪، مما يتيح الكشف الدقيق عن تغيرات درجة الحرارة غير الطبيعية. تصميمه فائق الاستهلاك للطاقة وتوافقه مع واجهات الصناعة القياسية يقلل بشكل كبير من تكاليف التطوير والتكامل. تم دمج قلب الكاميرا بالفعل بعمق في تطبيقات مراقبة درجة الحرارة الصناعية، والتحكم في العمليات، والتصنيع الذكي، مما يسرع من نشر أنظمة التصوير الحراري بالأشعة تحت الحمراء.
الميزات الرئيسية
ميزات شاملة، فعالة من حيث التكلفة
- تم تطويره بناءً على كواشف الأشعة تحت الحمراء غير المبردة الفعالة من حيث التكلفة
- مدمج مع خوارزميات معالجة الصور المتقدمة لتحسين جودة الصورة
- دقة قياس درجة حرارة عالية تصل إلى ± 2 درجة مئوية أو ± 2٪، تدعم نطاقات درجة الحرارة من -20 درجة مئوية إلى 150 درجة مئوية و 100 درجة مئوية إلى 550 درجة مئوية، قابلة للتخصيص لنطاقات موسعة
توسيع مرن، تكامل سريع
- خيارات عدسات بصرية متعددة متاحة لتلبية احتياجات التطبيقات المختلفة
- يدعم أوضاع إخراج متعددة بما في ذلك USB2.0 / DVP / LVDS / BT.656
- يخرج بيانات صور RAW / YUV، مع تحكم عبر المنفذ التسلسلي
مواصفات المنتج
| الموديل | COIN417RG3 |
|---|---|
| مؤشرات كاشف الأشعة تحت الحمراء |
المادة الحساسة:VOx الدقة:384 * 288 حجم البكسل:17 ميكرومتر الاستجابة الطيفية:8 ميكرومتر ~ 14 ميكرومتر NETD النموذجي:≤30mK |
| معالجة الصور |
معدل إطارات رقمي:25/30/50 هرتز وقت البدء:6 ثوانٍ فيديو تناظري:PAL / NTSC فيديو رقمي:RAW / YUV422 خوارزمية الصورة:تصحيح عدم التجانس (NUC)، تقليل الضوضاء ثلاثي الأبعاد (3DNR)، قمع الضوضاء ثنائي الأبعاد (DNS)، ضغط النطاق الديناميكي (DRC)، تحسين الحواف (EE) عرض الصورة:10 أنواع (أبيض ساخن / حمم / أحمر حديدي / حديد ساخن / طبي / قطبي / قوس قزح 1 / قوس قزح 2 / صبغة / أسود ساخن) |
| برنامج الكمبيوتر | برنامج ICC:التحكم في الوحدة وعرض الفيديو |
| كهربائي |
واجهة خارجية قياسية:50 دبوس: DF40C-50DP-0.4V(51), (HRS, ذكر) لوحة توسيع:USB3.0 / USB2.0 / VPC / USB2.0 & VPC واجهة الاتصال:TTL-232 / USB2.0 واجهة الفيديو الرقمي:DVP8 / DVP16 / USB2.0 / BT.656 / LVDS جهد الإمداد:4.5 ~ 5.5 فولت استهلاك الطاقة النموذجي:0.65 واط |
| قياس درجة الحرارة |
درجة حرارة التشغيل:-10 درجة مئوية ~ +50 درجة مئوية نطاق قياس درجة الحرارة:-20 درجة مئوية ~ +150 درجة مئوية، 100 درجة مئوية ~ +550 درجة مئوية دقة قياس درجة الحرارة:الأكبر من ± 2 درجة مئوية / ± 2٪ قياس درجة الحرارة الجزئي:يدعم إخراج الحد الأقصى والأدنى والمتوسط لمناطق قياس درجة الحرارة SDK:Android / Windows / Linux؛ تحقيق تحليل تدفق الفيديو والتحويل من الرمادي إلى درجة الحرارة |
| ميكانيكي |
حجم القلب العاري (مم):25.4 * 25.4 * 16.5 وزن القلب العاري (جم):16.6 ± 1 |
| التكيف البيئي |
درجة حرارة التشغيل:-40 درجة مئوية ~ +70 درجة مئوية درجة حرارة التخزين:-45 درجة مئوية ~ +85 درجة مئوية الرطوبة:5٪ ~ 95٪، غير متكثف الاهتزاز:اهتزاز عشوائي، 5.35 جرام، 3 محاور الصدمة:موجة جيبية نصفية، 40 جرام / 11 مللي ثانية، اتجاه الصدمة 3 محاور، 6 اتجاهات الشهادة:ROHS2.0 / REACH |
| عدسة بصرية |
عدسة بصرية:تركيز ثابت غير حراري: 4.8 مم / 7 مم / 9.1 مم / 13 مم / 19 مم / 25 مم مستوى الحماية:IP67 (العدسة الأمامية) |
التطبيقات الصناعية
تُستخدم وحدة التصوير الحراري COIN417RG3 على نطاق واسع في فحص الطاقة الكهربائية، والرؤية الآلية، وأمن ومراقبة أنظمة التدفئة والتهوية وتكييف الهواء في المباني، والأماكن الخارجية، ومكافحة الحرائق والإنقاذ، وإنفاذ القانون والإنقاذ، وما إلى ذلك.
خط إنتاجنا
- حساسية عالية وأداء ممتاز
- تكنولوجيا رائدة عالميًا في صناعة الأشعة تحت الحمراء
- كواشف أشعة تحت حمراء متنوعة متاحة - كواشف أشعة تحت حمراء غير مبردة ومبردة بتنسيقات وأحجام بكسل مختلفة
- إنتاج ضخم لضمان التسليم السريع - ثلاثة خطوط إنتاج بقدرة إنتاج سنوية تصل إلى ملايين الكواشف
أسئلة متكررة
1. ما هو التصوير الحراري بالأشعة تحت الحمراء؟
في الطبيعة، يمكن لجميع الأجسام التي تزيد درجة حرارتها عن الصفر المطلق (-273 درجة مئوية) أن تشع أشعة تحت حمراء. باستخدام كاشف الكاميرا بالأشعة تحت الحمراء لقياس فرق درجة حرارة الإشعاع تحت الحمراء بين الهدف نفسه والخلفية، يمكنك الحصول على صور تحت حمراء مختلفة، والتي تسمى أيضًا الصور الحرارية.
2. كيف تعمل كواشف الأشعة تحت الحمراء؟
يدخل الإشعاع تحت الأحمر الذي تشعه الهدف إلى نطاق استشعار الكاشف الحراري، ثم يقوم كاشف الأشعة تحت الحمراء بتحويل إشارة الإشعاع ذات الكثافة المختلفة إلى الإشارة الكهربائية المقابلة، ثم من خلال التضخيم ومعالجة الفيديو، يشكل صورة الأشعة تحت الحمراء التي يمكن للعين المجردة ملاحظتها.
3. ما هي مزايا كواشف الأشعة تحت الحمراء المبردة؟
يعمل كاشف مستوى بؤبؤ الأشعة تحت الحمراء المبرد في درجة حرارة منخفضة يتم توفيرها بواسطة مبرد حاوية الكاشف (DDC). يتمتع بحساسية عالية ويمكنه تمييز فرق درجة حرارة أكثر دقة من كاشف الأشعة تحت الحمراء غير المبرد. يمكنه اكتشاف وتحديد وتمييز الأجسام على مسافة بعيدة جدًا تزيد عن عشرة كيلومترات. هيكل الكاشف المبرد معقد للغاية مما يؤدي إلى تكلفة أعلى نسبيًا من الكاشف غير المبرد.
