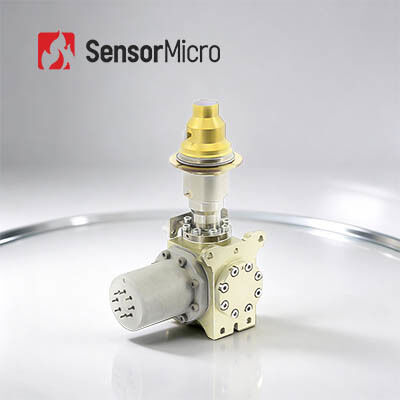

كاشف الأشعة تحت الحمراء المبردة 640x512 15μm MWIR مع RS058 Rotary Stirling Cryocooler للمراقبة بعيدة المدى
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | C615M |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640x512/15 ميكرومتر | NETD | 16mK (F2)؛ 18 م ك (F4) |
|---|---|---|---|
| النطاق الطيفي 8 ~ 14 ميكرومتر | 3.7 ~ 4.8 ميكرومتر ميجاوات | درجة حرارة التشغيل | -45 درجة مئوية~+71 درجة مئوية |
| الأعلى. معدل الإطار | 120 هرتز | معدل البكسل الفعال | ≥99.76% |
| إبراز | كاشف الأشعة تحت الحمراء المبرد MWIR,كاشف الأشعة تحت الحمراء المبرد 640 × 512,75 ديسيبل كاشف الأشعة تحت الحمراء المبردة |
||
منتوج وصف
نظرة عامة على المنتج
جهاز C615M MWIR هو كاشف الأشعة تحت الحمراء المبرد عالي الدقة من HgCdTe (MCT) بمواصفات 640×512 / 15 ميكرومتر المعتمدة على نطاق واسع، مما يجعله مناسبًا لجميع التطبيقات المتطلبة تقريبًا بما في ذلك أنظمة المراقبة بعيدة المدى، وأجهزة التصوير الحراري المحمولة، وكاميرات الكشف عن تسرب الغاز.
عند تكوينه مع مبرد ستيرلينغ المدمج RS058، فإن C615M RS058 قابل للتبديل بالكامل مع معظم المنتجات الشبيهة بـ Scorpio السائدة. تصميم الدوار، وأبعاد المبرد، والواجهات الميكانيكية/الكهربائية متطابقة تقريبًا، مما يسمح لمدمجي الكاميرات باستبدال نظيرهم المعيب الحالي ببساطة بـ C615M RS058 القابل للتبديل والمتابعة بالتكوين الداخلي بسلاسة.
الميزات الرئيسية
جودة صورة حادة
- توحيد ممتاز للصورة مع معدل بكسل فعال > 99.5٪
- لوحة بؤرية معتمدة على نطاق واسع توفر أداء تصوير واضح وسلس
تنوع عالي وإمداد موثوق
- واجهات موحدة مع قابلية تبديل وتشغيل مباشر
- إنتاج ضخم مع اتساق قوي وتسليم مستقر
تكوين مرن لاحتياجاتك
- خيارات قابلة للتخصيص لنطاق الاستجابة الطيفية، ورقم F، وواجهة التركيب
- أنواع متعددة من المبردات متاحة لتناسب متطلبات التطبيقات المختلفة
مواصفات المنتج
| الموديل | كاشف الأشعة تحت الحمراء المبرد C615M MWIR |
| المادة الحساسة | MCT |
| الدقة | 640×512 |
| حجم البكسل | 15 ميكرومتر |
| الاستجابة الطيفية | 3.7 ميكرومتر ± 0.2 ميكرومتر ~ 4.8 ميكرومتر ± 0.2 ميكرومتر |
| وضع التشغيل | لقطة؛ أوضاع تكامل ITR/IWR؛ وضع النافذة؛ منع التوهج |
| سعة الشحنة | 6.36Me- (ITR)، 4.99Me- (IWR) |
| النطاق الديناميكي | ≥75dB |
| قناة الإخراج | 4؛ حتى 10 ميجاهرتز لكل مخرج |
| أقصى معدل إطارات | 120 هرتز |
| NETD نموذجي | F2: 16mK؛ F4: 18mK |
| معدل البكسل الفعال | ≥99.76% |
| عدم انتظام الاستجابة | ≤8% |
| مبرد قابل للتكوين | RS058 | RS046 | LS734 |
| نوع المبرد | مبرد ستيرلينغ دوار | مبرد ستيرلينغ دوار | مبرد ستيرلينغ خطي |
| استهلاك الطاقة الثابت (23 درجة مئوية) | ≤6 واط | ≤5 واط | ≤10 واط |
| أقصى استهلاك للطاقة (71 درجة مئوية) | ≤12 واط | ≤11 واط | ≤45 واط |
| مزود الطاقة | 24 فولت تيار مستمر | 32 فولت تيار مستمر | 24 فولت تيار مستمر |
| وقت التبريد (23 درجة مئوية) | ≤6 دقائق | ≤5 دقائق و 30 ثانية | ≤4 دقائق |
| الحد الأقصى للحجم (مم) | 145×58.5×71 | 120×46.5×81.5 | الضاغط: Φ46×122؛ الدوار: Φ40×114 |
| الوزن (جم) | ≤600 | ≤350 | ≤1200 |
| درجة حرارة التشغيل | -45 درجة مئوية ~ +71 درجة مئوية |
التطبيقات الصناعية
يستخدم كاشف الأشعة تحت الحمراء المبرد بالتبريد C615M MWIR على نطاق واسع في العديد من المجالات، بما في ذلك الاختبارات غير الإتلافية (NDT)، والمراقبة البيئية، والمراقبة بعيدة المدى، والبحث العلمي.
شريكك الموثوق في استشعار الأشعة تحت الحمراء
خبرة تقنية عميقة
مع سنوات عديدة من الخبرة في البحث والتطوير وتطبيق تكنولوجيا مستشعرات الأشعة تحت الحمراء، قمنا ببناء قدرات قوية في تصميم الرقائق، وتصنيع الرقائق، والتعبئة والاختبار، بالإضافة إلى تكامل الأنظمة. يتيح لنا أساسنا المتين تقديم منتجات مبتكرة وموثوقة باستمرار تلبي متطلبات السوق المتطورة.
التركيز على الابتكار والتطبيق العملي في استشعار الأشعة تحت الحمراء
نحن ملتزمون بدفع الاختراقات التكنولوجية في التصوير الحراري، ودفع حدود NETD، و SWaP، ودرجة حرارة التشغيل باستمرار. تتصدر منتجاتنا باستمرار في التطبيقات عبر الأمن والمراقبة الصناعية والأنظمة الذكية والمزيد.
محفظة منتجات متنوعة
مدعومين بالبحث والتطوير المستقل ومسارات تقنية متعددة، نقدم مجموعة شاملة من مكونات الكشف بالأشعة تحت الحمراء - المبردة وغير المبردة - مما يوفر حلولًا مخصصة لمجموعة واسعة من الصناعات.
التحقق الصارم من الموثوقية يضمن ضمان الجودة
مدعومة بنظام إدارة جودة قوي، تخضع منتجاتنا لإجراءات اختبار متعددة طوال عملية الإنتاج لضمان الاستقرار والموثوقية على المدى الطويل.
خدمات الدعم الفني الاحترافي والتطوير المشترك
يعمل فريق الهندسة لدينا عن كثب مع فرق البحث والتطوير والمنتجات لدى العملاء لتسريع تكامل الأنظمة، وتحسين الكفاءة، وتقصير وقت الوصول إلى السوق. نجاحك هو مهمتنا المشتركة.
أسئلة متكررة
1. ما هو التصوير الحراري بالأشعة تحت الحمراء؟
في الطبيعة، يمكن لجميع الأجسام التي تزيد درجة حرارتها عن الصفر المطلق (-273 درجة مئوية) أن تشع أشعة تحت حمراء. باستخدام كاشف كاميرا الأشعة تحت الحمراء لقياس فرق درجة حرارة الإشعاع تحت الحمراء بين الهدف نفسه والخلفية، يمكن الحصول على صور تحت حمراء مختلفة - تسمى أيضًا الصور الحرارية.
2. كيف تعمل كاشفات الأشعة تحت الحمراء؟
يدخل الإشعاع تحت الأحمر المنبعث من الهدف إلى نطاق استشعار الكاشف الحراري. يقوم كاشف الأشعة تحت الحمراء بعد ذلك بتحويل إشارة الإشعاع ذات الكثافة المختلفة إلى إشارات كهربائية مقابلة، والتي يتم تضخيمها ومعالجتها بالفيديو لتشكيل صورة تحت حمراء يمكن للعين المجردة رؤيتها.
3. ما هي مزايا كاشفات الأشعة تحت الحمراء المبردة؟
يعمل كاشف المستوى البؤري بالأشعة تحت الحمراء المبرد عند درجة حرارة منخفضة يوفرها مبرد دوار للكاشف (DDC). يوفر حساسية عالية ويمكنه تمييز فروق درجات الحرارة الأكثر دقة من كاشفات الأشعة تحت الحمراء غير المبردة. يمكنه اكتشاف وتحديد وتمييز الأجسام على مسافات طويلة جدًا - أكثر من عشرة كيلومترات. هيكل الكاشف المبرد معقد للغاية، مما يؤدي إلى تكلفة أعلى نسبيًا مقارنة بالكاشفات غير المبردة.
