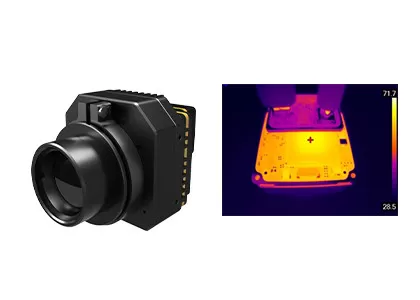

1280x1024 / 12μm وحدة الكاميرا الحرارية الأشعة تحت الحمراء غير المبردة
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة1212R |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280 × 1024 / 12 ميكرومتر | معدل الإطار | 30 هرتز |
|---|---|---|---|
| NETD | ≥40mK/F1.0/25 درجة مئوية | المدى الطيفي | 8 ~ 14 ميكرومتر |
| استهلاك الطاقة النموذجي | 1.0 واط | جهد الإمداد | 4.5 ~ 5.5 فولت |
| إبراز | وحدة الكاميرا الإشعاعية بالأشعة تحت الحمراء,وحدة الكاميرا بالأشعة تحت الحمراء غير المبردة |
||
منتوج وصف

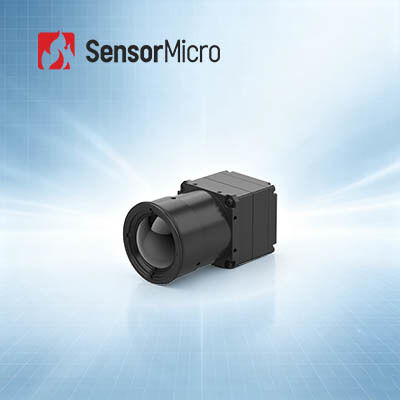

1280x1024 / 12 ميكرومتر وحدة كاميرا حرارية بالأشعة تحت الحمراء غير مبردة LWIR
نظرة عامة على المنتج
تتميز نواة الكاميرا الحرارية COIN1212R بكاشف أشعة تحت حمراء غير مبرد بدقة ميجابكسل 1280*1024/12 ميكرومتر، مدمج مع دوائر معالجة إشارات متقدمة وخوارزميات قياس درجة الحرارة. تدعم بروتوكولات الاتصال التسلسلي المعتمدة على نطاق واسع وتقدم مجموعة متنوعة من واجهات إخراج الفيديو بالإضافة إلى مجموعة كاملة من خيارات العدسات البصرية.
قادرة على اكتشاف اختلافات درجة الحرارة بسرعة وتقديم صور حرارية واضحة وبيانات درجة حرارة دقيقة، مما يبسط بشكل كبير التطوير الثانوي لأنظمة قياس درجة الحرارة. هذا يجعلها حلاً متكاملاً للتصوير الحراري للتطبيقات في المراقبة الذكية، والتصنيع المتطور، والتحكم في العمليات، والبحث العلمي، وتطبيقات التصوير الحراري المتطورة الأخرى.
تستخدم على نطاق واسع في مجالات مثل الصيانة التنبؤية، والبتروكيماويات المعدنية، ورؤية الآلات، وفحص المباني، والطاقة الجديدة، وحركة السكك الحديدية، وغيرها من الصناعات.
الميزات الرئيسية
- تصوير عالي الدقة، اكتشاف دقيق
- يكشف اكتشاف ميجابكسل عالي الدقة عن قياس درجة الحرارة بالأشعة تحت الحمراء عبر مجالات رؤية أوسع ومناطق أكبر
- عند مراقبة اختلافات درجة الحرارة الدقيقة، يتم الكشف عن المزيد من التفاصيل الحرارية للهدف بوضوح
- كامل الميزات وفعال
- تم تطويره باستخدام كاشف أشعة تحت حمراء غير مبرد كبير الحجم من الدرجة الأولى
- مدمج مع خوارزميات معالجة صور متقدمة متعددة لتعزيز جودة الصورة
- دقة قياس درجة الحرارة تصل إلى ±3 درجة مئوية أو ±3%، تدعم نطاقات -20 درجة مئوية إلى 150 درجة مئوية و 0 إلى 550 درجة مئوية، مع امتدادات قابلة للتخصيص
- تكوينات متعددة، تكامل سريع
- يدعم أوضاع إخراج صور متنوعة بما في ذلك DVP و BT.1120
- إخراج بيانات صور RAW/YUV مع تحكم بمنفذ تسلسلي
مواصفات المنتج
| الموديل | COIN1212R |
|---|---|
| مؤشرات كاشف الأشعة تحت الحمراء | |
| المادة الحساسة | VOx |
| الدقة | 1280*1024 |
| حجم البكسل | 12 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD النموذجي | ≤40mK/F1.0/25℃ |
| معالجة الصور | |
| معدل إطارات رقمي | 30 هرتز |
| وقت البدء | 6 ثوانٍ |
| فيديو تناظري | / |
| فيديو رقمي | RAW/YUV422/TMP |
| خوارزمية الصورة | تصحيح عدم التجانس (NUC) تقليل الضوضاء ثلاثي الأبعاد (3DNR) قمع الضوضاء ثنائي الأبعاد (DNS) ضغط النطاق الديناميكي (DRC) تعزيز الحواف (EE) |
| عرض الصورة | 10 أنواع (أبيض ساخن/حمم/أحمر حديدي/حديد ساخن/طبي/قطبي/قوس قزح 1/قوس قزح 2/صبغة/أسود ساخن) |
| برنامج الكمبيوتر | |
| برنامج ICC | التحكم في الوحدة وعرض الفيديو |
| كهربائي | |
| واجهة خارجية قياسية | 50 دبوس: DF40C-50DP-0.4V(51), (HRS, ذكر) |
| لوحة التوسعة | USB3.0 |
| واجهة الاتصال | TTL-232 |
| واجهة الفيديو الرقمي | DVP16/BT.1120/MIPI |
| جهد الإمداد | 4.5~5.5 فولت |
| استهلاك الطاقة النموذجي | 1.0 واط |
| قياس درجة الحرارة | |
| درجة حرارة التشغيل | -10℃~+50℃ |
| نطاق قياس درجة الحرارة | -20℃~150℃, 0℃~550℃؛ دعم التخصيص والتوسيع |
| دقة قياس درجة الحرارة | الأكبر من ±2℃ / ±2% |
| قياس درجة الحرارة الجزئي | دعم إخراج الحد الأقصى والأدنى والمتوسط لقيم مناطق قياس درجة الحرارة |
| SDK | Android/Windows/Linux؛ تحقيق تحليل تدفق الفيديو والتحويل من الرمادي إلى درجة الحرارة |
| ميكانيكي | |
| حجم النواة العارية (مم) | 14 مم/19 مم/25 مم: 25.4 مم*25.4 مم*19.3 مم 35 مم/50 مم/100 م: 35.4 مم*35.4 مم*17.8 مم |
| وزن النواة العارية (جم) | 14 مم/19 مم/25 مم: 19.7±1 جم 35 مم/50 مم/100 م: 32.5±1 جم |
| التكيف البيئي | |
| درجة حرارة التشغيل | -40℃~+70℃ |
| درجة حرارة التخزين | -45℃~+85℃ |
| الرطوبة | 5%~95%، غير متكثف |
| الاهتزاز | 5.35grms، اهتزاز عشوائي، 3 محاور |
| الصدمة | موجة جيبية نصفية، 40 جم/11 مللي ثانية، اتجاه الصدمة 3 محاور، 6 اتجاهات |
| الشهادات | ROHS2.0/REACH |
| عدسة بصرية | |
| عدسة بصرية | تركيز ثابت غير حراري: 14 مم/19 مم/24 مم |
| مستوى الحماية | IP67 (العدسة الأمامية) |
التطبيقات الصناعية
- فحص الطاقة الكهربائية
- رؤية الآلات
- أمن ومراقبة أنظمة التدفئة والتهوية وتكييف الهواء في المباني
- في الهواء الطلق
- مكافحة الحرائق والإنقاذ
- إنفاذ القانون والإنقاذ
فوائد المنتج
محفظة منتجات متنوعة
مجموعة واسعة من أشكال المنتجات بما في ذلك كاشفات الأشعة تحت الحمراء، ونوى الكاميرات، والوحدات لتلبية متطلبات التكامل المختلفة.
تنوع المنتجات الغني
تجمع مجموعات متعددة من دقة المصفوفة، وأحجام البكسل، والنطاقات الموجية، وخيارات العدسات بين مرونة أكبر للتطبيقات المتنوعة.
أداء متميز
تصوير واضح، حجم مدمج، استهلاك طاقة منخفض، حساسية عالية، وموثوقية قوية - مصممة للأداء في ظل مجموعة واسعة من التحديات البيئية.
سهولة التكامل
خيارات الواجهة المتعددة تجعل التكامل مباشرًا وتمكن من التطوير السريع عبر مجالات التطبيق المتعددة.
أسئلة متكررة
ما هو التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هو طريقة تستخدم الإشعاع الحراري والطاقة الحرارية لجمع معلومات حول الأجسام. وفقًا لاختلاف الإشعاع بين الجسم وبيئة الخلفية واختلاف الإشعاع لكل جزء من الجسم نفسه، يمكن للصورة الحرارية بالأشعة تحت الحمراء أن تظهر تقلب الإشعاع لكل جزء من المشهد، وبالتالي تظهر خصائص المشهد.
ما هي ميزة التصوير الحراري بالأشعة تحت الحمراء؟
- الرؤية عبر الظلام الدامس
- التعرف تحت التمويه
- الكشف عن المدى الطويل
- كشف توزيع الحرارة
- قياس درجة الحرارة بدون تلامس
- الوعي بالاحتلال
ما هي تطبيقات التصوير الحراري بالأشعة تحت الحمراء؟
قياس درجة الحرارة والتصوير في جميع الأحوال الجوية هما وظيفتان أساسيتان لتكنولوجيا التصوير الحراري بالأشعة تحت الحمراء. المنتجات المطورة بناءً على هاتين التقنيتين تستخدم على نطاق واسع في الكهرباء، والأمن والمراقبة، والتصنيع الصناعي، والبحث العلمي، والعلاج الطبي، وغيرها من المجالات التقليدية.
