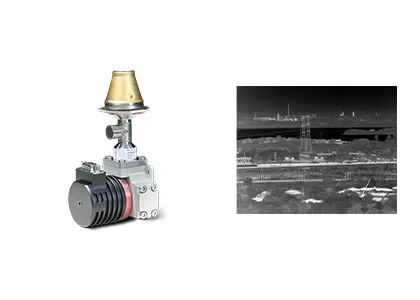

كاشف الأشعة تحت الحمراء عالي الدقة MCT ذو المصفوفة الكبيرة 1280 × 1024 12 ميكرومتر
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xالدقة | 1280 × 1024/12 ميكرومتر | NETD | ≤20 م ك (F2 / F4) |
---|---|---|---|
النطاق الطيفي | 3.7 ~ 4.8 ميكرومتر ميغاواط | مقاس | 149 × 58.5 × 71 ملم |
تسليط الضوء | كاشف الأشعة تحت الحمراء عالي الدقة MCT,كاشف الأشعة تحت الحمراء MCT,كاشف الأشعة تحت الحمراء MCT 1280x1024 |
صفيف كبير عالي الدقة 1280x1024 / 12μm كاشف الأشعة تحت الحمراء المبرد MCT للحصول على تصوير حراري واضح
C1212M MWIR هو أحد كاشف الأشعة تحت الحمراء متوسط الطول الموجي المبرد HgCdTe / MCT الذي طورته شركة Global Sensor Technology (GST).إنه مزيج من الوضوح العالي والأداء العالي والموثوقية العالية.
يوفر كاشف الأشعة تحت الحمراء المبرد C1212M MWIR MCT أربعة أضعاف عدد البكسل في نفس منطقة الصورة النشطة مثل منتجات 640x512 التقليدية.بفضل المصفوفة الكبيرة بدقة تبلغ 1280 × 1024 ، يمكنها تحقيق مجال رؤية أوسع وتوفير المزيد من تفاصيل الصورة.يوفر حجم البكسل المنخفض الذي يبلغ 12 ميكرومتر دقة مكانية أفضل ويطابق تركيز العدسة البصرية الأقصر لتحقيق مهمة النطاق نفسها.
يعد كاشف الأشعة تحت الحمراء C1212M MWIR HgCdTe خيارًا مثاليًا لتطبيقات التصوير الحراري التي تتطلب أداءً فائقًا بعيد المدى والتعرف على تفاصيل الصورة في حجم ووزن وحزمة طاقة منخفضة.
- الدقة: 1280 × 1024
- مسافة البكسل: 12 ميكرومتر
- حساسية عالية
- تصميم مضغوط
- وزن خفيف
- استهلاك منخفض للطاقة
نموذج | C1212M ميغاواط |
مادة | MCT |
الدقة | 1280 × 1024 |
مساحة وحدة الصورة | 12 ميكرومتر |
النطاق الطيفي | 3.7 ميكرومتر ~ 4.8 ميكرومتر ميغاواط |
نمط العمل | لقطة ، وضع تكامل ITR / IWR ؛وضع الويندوز؛مكافحة التفتح |
قدرة الشحن | 6.75Me- / 4.8Me- (ITR) 5.25Me- / 3.3Me- (IWR) |
مدى ديناميكي | وضع ITR≥80dB وضع IWR≥76dB |
عدد المخرجات | 4 أو 8 ؛ما يصل إلى 20 ميجا بكسل / ثانية لكل إخراج |
NETD | ≤20 م ك (F2 / F4) |
معدل البكسل الفعال | ≥99.5٪ |
عدم انتظام الاستجابة | ≤8٪ |
نوع المبرد | RS058F |
استهلاك ثابت للطاقة | ≤7 واط |
أقصى استهلاك للطاقة | ≤17 واط |
مزود الطاقة | 24 فولت تيار مستمر |
وقت التبريد | ≤6 دقيقة |
وزن | ≤600 جرام |
الأبعاد (مم) | 149 × 58.5 × 71 |
درجة حرارة العمل | -45 درجة مئوية ~ + 71 درجة مئوية |
كاشف الأشعة تحت الحمراء المبرد C1212M MWIR هومناسب لنظام المراقبة طويل المدى والبيئات المعقدة ، مثل المنطقة ذات الكثافة السكانية المنخفضة ، ومراقبة الطقس على مدار الساعة طوال أيام الأسبوع ، ومكان الطقس القاسي.
1. ما هو التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هو طريقة لاستخدام الأشعة تحت الحمراء والطاقة الحرارية لجمع معلومات حول الأشياء ، من أجل تكوين صور لها ، أو الحصول على معلومات درجة حرارة الكائنات ، حتى في بيئات الرؤية المنخفضة.
2. كيف يعمل التصوير الحراري بالأشعة تحت الحمراء؟
نظام التصوير الحراري بالأشعة تحت الحمراء هو كشف سلبي غير متصل وتحديد تكنولوجيا الأشعة تحت الحمراء.إنه يركز الأشعة تحت الحمراء للمشهد على كاشف الأشعة تحت الحمراء لصفيف المستوى البؤري من خلال نظام الأشعة تحت الحمراء البصري الذي يمكنه المرور عبر الأشعة تحت الحمراء.يقوم الكاشف الحراري بتحويل إشارة الإشعاع ذات الشدة المختلفة إلى الإشارة الكهربائية المقابلة ، ثم من خلال التضخيم ومعالجة الفيديو ، يشكل صورة الأشعة تحت الحمراء التي يمكن ملاحظتها بالعين المجردة.
