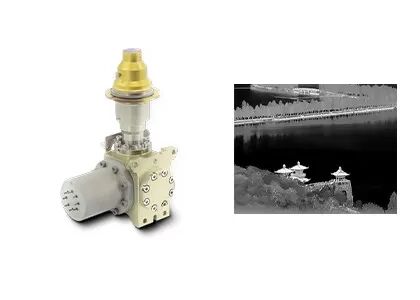

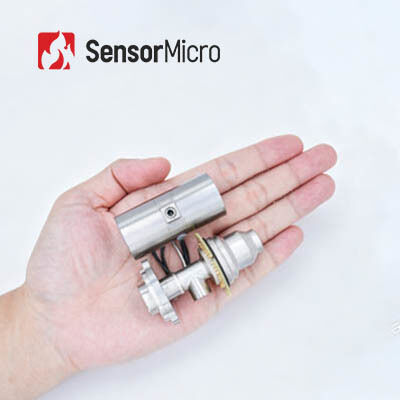

كاشف الأشعة تحت الحمراء المبردة MWIR المدمج للغاية بدقة 640x512 وحجم 15μm من البكسلات للتصوير عالي الحساسية
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC615HMG |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| تكنولوجيا | الأشعة تحت الحمراء | الاستجابة الطيفية | 3.7μm ± 0.2μm ~ 4.8μm ± 0.2μm |
|---|---|---|---|
| يكتب | كاشف الأشعة تحت الحمراء المبرد | قرار الكاشف | 640x512 |
| NETD | 20 م ك (F4) | معدل الإطار | 50 هرتز (F4) / 30 هرتز (F5.5) |
| إبراز | كاشف الأشعة تحت الحمراء المبرد MWIR,كاشف الأشعة تحت الحمراء المبرد 640x512 |
||
منتوج وصف
كاشف الأشعة تحت الحمراء المبرد فائق الصغر MWIR بدقة 640x512 / 15 ميكرومتر عالي الحساسية
كاشف الأشعة تحت الحمراء المبرد فائق الصغر MWIR بدقة 640x512 / 15 ميكرومتر للمراقبة بعيدة المدى
نظرة عامة على المنتج
تدمج نواة كاميرا الأشعة تحت الحمراء GAVIN GC615HMG كاشف الأشعة تحت الحمراء المبرد HOT MWIR بدقة 640*512/15 ميكرومتر مع خوارزميات معالجة الصور من الجيل التالي. تتيح تقنية HOT ليس فقط التصوير عالي الجودة والمستقر، بل أيضًا حجمًا مدمجًا وتصميمًا خفيف الوزن واستهلاكًا منخفضًا للطاقة، مما يوفر أداء SWaP محسنًا لتطبيقات متعددة الاستخدامات.
مع توافق واسع عبر واجهات الفيديو الرقمية المتعددة وسهولة التطوير الثانوي، فهي مناسبة للأجهزة المحمولة والحمولات المتنقلة والمراقبة طويلة الأمد، وتلبي المتطلبات الصارمة للحجم المدمج وكفاءة الطاقة والكشف بعيد المدى في سيناريوهات تكامل الأشعة تحت الحمراء المختلفة.
الميزات الرئيسية
- مصفوفة بؤرية رئيسية، تصوير واضح
- تم تطويره بناءً على كاشف الأشعة تحت الحمراء المبرد HOT MWIR كبير التنسيق بدقة 640*512/15 ميكرومتر، مما يوفر تنوعًا ممتازًا
- مزود بخوارزميات معالجة الصور من الجيل التالي، بما في ذلك DRC، وتقليل الضوضاء ثنائي وثلاثي الأبعاد، وتعزيز الحواف (EE)، مما يوفر صورًا أوضح
- تقنية HOT تقود تحسين SWaP
- يدعم التشغيل في درجات حرارة عالية تصل إلى 150 كلفن، مع وقت تبريد ≤ 3 دقائق و 30 ثانية
- حجم مدمج: 71*55*84 ملم، وزن: 350 جرام، استهلاك الطاقة: 7 واط
- واجهات غنية، تكامل سهل
- يدعم واجهات CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/الألياف الضوئية
- إخراج صور RAW/YUV مرن
مواصفات المنتج
| الموديل | نواة كاميرا الأشعة تحت الحمراء المبردة GAVIN GC615HMG HOT MWIR |
|---|---|
| الأداء |
الدقة: 640*512 حجم البكسل: 15 ميكرومتر المبرد: RS058 الاستجابة الطيفية: 3.7 ميكرومتر ± 0.2 ميكرومتر ~ 4.8 ميكرومتر ± 0.2 ميكرومتر NETD لكاشف الأشعة تحت الحمراء (23 درجة مئوية): 20mK(F4) |
| معالجة الصور |
معدل الإطارات: 50 هرتز (F4) / 30 هرتز (F5.5) التقريب الرقمي: تقريب رقمي مستمر من 1* إلى 8* اتجاه الصورة: قلب أفقي/رأسي/قطري خوارزمية الصورة: DRC، تقليل ضوضاء الصورة ثنائي وثلاثي الأبعاد، EE |
| كهربائي |
فيديو تناظري: PAL/NTSC فيديو رقمي: قياسي: DVP/LVDS/USB2.0 اختياري: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية النمط/ألياف بصرية متعددة الأنماط مزامنة خارجية: قياسي: LV-TTL اختياري: RS422/LVDS الاتصال: قياسي: USB2.0/LV-TTL اختياري: RS422/CAN/USB3.0/GigE مزود الطاقة: 12 فولت ± 1 فولت استهلاك الطاقة الثابت (23 درجة مئوية): ≤7 واط وقت التبريد (23 درجة مئوية): ≤3 دقائق و 30 ثانية |
| فيزيائي |
الحجم (مم): 71*55*84 الوزن (جرام): ≤350 درجة حرارة التشغيل: -40 درجة مئوية ~ +71 درجة مئوية |
| عدسة بصرية |
تركيز ثابت: 25 مم/F2 تقريب مستمر: 18~275 مم/F5.5 110~1100 مم/F5.5 15~300 مم/F4 23~450 مم/F4 |
تطبيقات صناعية
تعد GAVIN GC615HMG مناسبة لتطبيقات مثل الاختبارات غير الإتلافية، والمراقبة البيئية، والمراقبة بعيدة المدى، والبحث العلمي، والمزيد.
حل التصوير الحراري بالأشعة تحت الحمراء الخاص بنا
- حساسية عالية وأداء ممتاز
- تقنية رائدة عالميًا في صناعة الأشعة تحت الحمراء
- كواشف أشعة تحت حمراء متنوعة متاحة - كواشف أشعة تحت حمراء غير مبردة ومبردة بتنسيقات وأحجام بكسل مختلفة
- إنتاج ضخم لضمان التسليم السريع - ثلاثة خطوط إنتاج بقدرة إنتاج سنوية تصل إلى ملايين الكواشف
أسئلة متكررة
1. ما هو التصوير الحراري بالأشعة تحت الحمراء؟
في الطبيعة، يمكن لجميع الأجسام التي تزيد درجة حرارتها عن الصفر المطلق (-273 درجة مئوية) أن تشع أشعة تحت حمراء. باستخدام كاشف كاميرا الأشعة تحت الحمراء لقياس فرق درجة حرارة الإشعاع تحت الحمراء بين الهدف نفسه والخلفية، يمكنك الحصول على صور تحت حمراء مختلفة، والتي تسمى أيضًا الصور الحرارية.
2. ما هي مزايا كواشف الأشعة تحت الحمراء المبردة؟
يعمل كاشف مستوى التركيز بالأشعة تحت الحمراء المبرد في درجة حرارة منخفضة يتم توفيرها بواسطة مبرد حاوية الكاشف (DDC). يتمتع بحساسية عالية ويمكنه تمييز فروق درجات الحرارة الدقيقة أكثر من كواشف الأشعة تحت الحمراء غير المبردة. يمكنه اكتشاف وتحديد وتمييز الأجسام على مسافات طويلة جدًا تزيد عن عشرة كيلومترات. هيكل الكواشف المبردة معقد للغاية مما يؤدي إلى تكلفة أعلى نسبيًا مقارنة بالكواشف غير المبردة.
