SWaP-C وحدة التصوير الحراري غير المبردة LWIR 384 × 288/17μm مع ± 2 °C / ± 2٪ دقة واستهلاك الطاقة 0.65W
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة417RG3 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 384×288/17 ميكرومتر | دقة قياس درجة الحرارة | أكبر من ±2 درجة مئوية / ±2% |
|---|---|---|---|
| استهلاك الطاقة النموذجي | 0.65 واط | NETD نموذجي | ≥30 مللي كلفن |
| المدى الطيفي | 8 ~ 14 ميكرومتر | معدل الإطار | 25 هرتز/30 هرتز/50 هرتز |
| إبراز | وحدة التصوير الحراري المرنة غير المبردة,وحدة التصوير الحراري غير المبردة 640 × 512 |
||
منتوج وصف

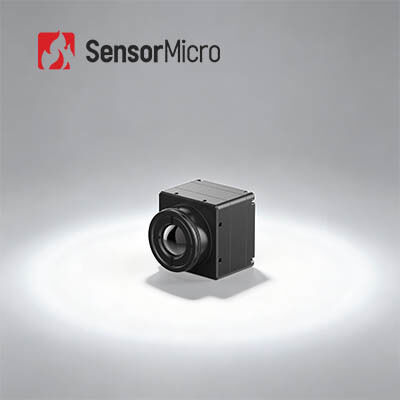

وحدة SWaP-C للتصوير الحراري غير المبردة LWIR 384*288/17 ميكرومتر
نظرة عامة على المنتج
تتميز نواة كاميرا الأشعة تحت الحمراء COIN417RG3 لقياس درجة الحرارة بكاشف أشعة تحت حمراء غير مبرد بدقة 384*288/17 ميكرومتر وتدمج مكونًا لقياس درجة الحرارة في الوقت الفعلي. وهي تدعم نطاقًا واسعًا لدرجة الحرارة بدقة تبلغ ±3 درجة مئوية أو ±3%، مما يتيح الكشف الدقيق عن تغيرات درجة الحرارة غير الطبيعية. تصميمها فائق الاستهلاك للطاقة وتوافقها مع واجهات الصناعة القياسية يقلل بشكل كبير من تكاليف التطوير والتكامل.
الميزات الرئيسية
- ميزات شاملة، فعالة من حيث التكلفة: تم تطويرها بناءً على كواشف الأشعة تحت الحمراء غير المبردة ذات التكلفة المعقولة مع خوارزميات معالجة صور متقدمة مدمجة لتعزيز جودة الصورة. دقة قياس درجة حرارة عالية تصل إلى ±2 درجة مئوية أو ±2%، تدعم نطاقات درجة الحرارة من -20 درجة مئوية إلى 150 درجة مئوية و 100 درجة مئوية إلى 550 درجة مئوية، قابلة للتخصيص للنطاقات الموسعة.
- توسيع مرن، تكامل سريع: تتوفر خيارات عدسات بصرية متعددة لتلبية احتياجات التطبيقات المختلفة. تدعم أوضاع إخراج متعددة بما في ذلك USB2.0/DVP/LVDS/BT.656. مخرجات بيانات صور RAW/YUV مع تحكم عبر المنفذ التسلسلي.
مواصفات المنتج
| الموديل | COIN417RG3 |
|---|---|
| مؤشرات كاشف الأشعة تحت الحمراء |
المادة الحساسة: VOx الدقة: 384*288 حجم البكسل: 17 ميكرومتر الاستجابة الطيفية: 8 ميكرومتر ~ 14 ميكرومتر NETD النموذجي: ≤30mK |
| معالجة الصور |
معدل إطارات رقمي: 25/30/50 هرتز وقت البدء: 6 ثوانٍ فيديو تناظري: PAL/NTSC فيديو رقمي: RAW/YUV422 خوارزمية الصورة: تصحيح عدم التجانس (NUC)، تقليل الضوضاء ثلاثي الأبعاد (3DNR)، قمع الضوضاء ثنائي الأبعاد (DNS)، ضغط النطاق الديناميكي (DRC)، تحسين الحواف (EE) عرض الصورة: 10 أنواع (أبيض ساخن/حمم بركانية/أحمر حديدي/حديد ساخن/طبي/قطبي/قوس قزح 1/قوس قزح 2/صبغة/أسود ساخن) |
| كهربائي |
الواجهة الخارجية القياسية: 50 دبوس: DF40C-50DP-0.4V(51)، (HRS، ذكر) لوحة التوسيع: USB3.0/USB2.0/VPC/USB2.0&VPC واجهة الاتصال: TTL-232/USB2.0 واجهة الفيديو الرقمي: DVP8/DVP16/USB2.0/BT.656/LVDS جهد الإمداد: 4.5~5.5 فولت استهلاك الطاقة النموذجي: 0.65 واط |
| قياس درجة الحرارة |
درجة حرارة التشغيل: -10 درجة مئوية ~ +50 درجة مئوية نطاق قياس درجة الحرارة: -20 درجة مئوية ~ +150 درجة مئوية، 100 درجة مئوية ~ +550 درجة مئوية دقة قياس درجة الحرارة: أكبر من ±2 درجة مئوية / ±2% قياس درجة الحرارة الجزئي: دعم إخراج الحد الأقصى والأدنى والمتوسط لقيم مناطق قياس درجة الحرارة SDK: Android/Windows/Linux؛ تحقيق تحليل تدفق الفيديو والتحويل من الرمادي إلى درجة الحرارة |
| ميكانيكي |
حجم النواة العارية (مم): 25.4*25.4*16.5 وزن النواة العارية (جم): 16.6±1 |
| التكيف البيئي |
درجة حرارة التشغيل: -40 درجة مئوية ~ +70 درجة مئوية درجة حرارة التخزين: -45 درجة مئوية ~ +85 درجة مئوية الرطوبة: 5%~95%، غير متكثف الاهتزاز: اهتزاز عشوائي، 5.35grms، 3 محاور الصدمة: موجة نصف جيبية، 40 جم/11 مللي ثانية، اتجاه الصدمة 3 محاور، 6 اتجاهات الشهادة: ROHS2.0/REACH |
| عدسة بصرية |
عدسة بصرية: تركيز ثابت غير حراري: 4.8 مم/7 مم/9.1 مم/13 مم/19 مم/25 مم مستوى الحماية: IP67 (العدسة الأمامية) |
التطبيقات الصناعية
تُستخدم وحدة الكاميرا الحرارية COIN417RG3 على نطاق واسع في التصوير الحراري، والأمن والمراقبة، والأنشطة الخارجية، ومكافحة الحرائق والإنقاذ، والذكاء الاصطناعي، والأجهزة الذكية، وأنظمة مساعدة السائق المتقدمة (ADAS)، وغيرها من التطبيقات الصناعية.
خط إنتاجنا
- حساسية عالية وأداء ممتاز
- تقنية رائدة عالميًا في صناعة الأشعة تحت الحمراء
- كواشف أشعة تحت حمراء متنوعة متاحة - كواشف أشعة تحت حمراء غير مبردة ومبردة بتنسيقات وأحجام بكسل مختلفة
- إنتاج بكميات كبيرة لضمان التسليم السريع - ثلاثة خطوط إنتاج بقدرة إنتاج سنوية تصل إلى ملايين الكواشف
أسئلة متكررة
ما هو التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هو طريقة تستخدم الإشعاع الحراري والطاقة الحرارية لجمع معلومات حول الأجسام. يقوم بتحويل إشعاع الأشعة تحت الحمراء غير المرئي إلى صور حرارية مرئية مع توزيع درجة الحرارة لسطح الهدف. الأجسام المختلفة وحتى الأجزاء المختلفة من نفس الجسم لها قدرة إشعاع مختلفة وقوة انعكاس للأشعة تحت الحمراء.
ما هي استخدامات التصوير بالأشعة تحت الحمراء؟
تشمل تطبيقات التصوير بالأشعة تحت الحمراء الرؤية الليلية، والبحث والإنقاذ، والاختبارات غير المدمرة، والوقاية من الأوبئة، والتصوير الحراري، والأمن والمراقبة، ومكافحة الحرائق، وتطبيقات صناعية متنوعة.
ما هي وحدة التصوير الحراري؟
تتكون وحدة التصوير الحراري عادةً من كاشف أشعة تحت حمراء، وعدسة أشعة تحت حمراء، وإلكترونيات أجهزة مع برامج وخوارزميات مدمجة. إنها الوحدة الوظيفية الدنيا لجهاز التصوير الحراري.
