وحدة تصوير حراري صغيرة جدًا بدقة 256 × 192 وحجم بكسل 12 ميكرومتر لكاميرا حرارية قابلة للتوصيل

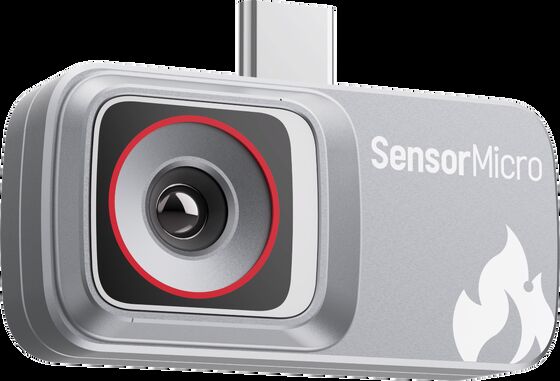

  • Portable 256×192 Resolution 12μm Pixel Size Ultra-compact Thermal Imaging Module for Plug-in Thermal Camera
مكان المنشأ ووهان
اسم العلامة التجارية 256×192/12μm
إصدار الشهادات CE, FCC, RoHS
رقم الموديل iMC212
الحد الأدنى لكمية 1 قطعة
الأسعار negotiable
شروط الدفع الاعتماد المستندي، تي/تي

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
بيانات الناتج 14 بت الخام NETD ≤50 م ك
حجم البكسل 12 ميكرومتر العدسة (تردد عالي التردد/فلوريدا) 56 درجة / 3.2 ملم
دقة قياس درجة الحرارة أكبر من ±2 درجة مئوية / ±2% درجة حرارة التشغيل -20 درجة مئوية ~ -60 درجة مئوية
إبراز

وحدة تصوير حراري محمولة,وحدة تصوير حراري صغيرة جدًا

,

Ultra-compact Thermal Imaging Module
اترك رسالة
منتوج وصف
وحدة التصوير الحراري المحمولة غير المبردة LWIR 256 * 192 / 12μm مع تصميم مضغوط للغاية
تم بناء وحدة iMC212 تحت الحمراء المصغرة على وحدة TIMO212 التي تم تطويرها بنفسها ، والتي تستهدف تطبيقات المحطة المحمولة.يدعم الخروج المباشر للصور الحرارية ومصفوفات درجة الحرارة دون الحاجة إلى معايرة درجة الحرارة، مما يقلل بشكل كبير من جهد التطوير. وحدة iMC الضيقة للغاية هي حل فعال من حيث التكلفة ومنخفضة الطاقة. مجهزة بواجهات التحكم العالمية،يسهل عمليات الاندماج والتنمية، والحد من الحاجز التقني لتنفيذ تكنولوجيا التصوير الحراري تحت الحمراء.
الخصائص الرئيسية
محمول وفعال من حيث التكلفة
  • مجهزة بمستكشف الأشعة تحت الحمراء بمستوى الوافر 256 * 192 / 12μm ، مما يوفر مزايا كبيرة في التكلفة
  • التصميم المدمج للغاية، مثالية للأجهزة المحمولة والحمولة
هيكل قوي، أداء موثوق به
  • مقترنة مع لوحة معالجة ISP وخوارزمية الصورة الذكية لإخراج الصور الحرارية ومصفوفات درجة الحرارة مباشرة
  • مغطاة في المكونات الهيكلية لزيادة الموثوقية والكمال
واجهات رئيسية، تطوير سهل
  • يوفر واجهة إنتاج الفيديو الرقمي USB 2.0 القياسية والمتوافقة على نطاق واسع
  • بيانات درجة الحرارة المعايرة في المصنع، والإزالة من متطلبات التطوير الإضافية
المواصفات التقنية
النموذج iMC212
القرار 256*192
حجم البيكسل 12μm
رد الفعل الطيفي 8~14μm
NETD ≤50mK
بيانات الناتج 14 بت خام
معدل الإطار 25 هرتز
وضع التركيز حر من التركيز
العدسة (HFOV/FL) 56°/3.2ملم
واجهة الفيديو الرقمية USB20
الجهد التشغيلي 3.3V±0.1V
استهلاك الطاقة النموذجي 300 ميجاوات
نطاق قياس الحرارة -20 درجة مئوية ~ +550 درجة مئوية
دقة قياس الحرارة أعلى من ±2°C / ±2%
درجة حرارة العمل -20°C~60°C
الرطوبة 5% إلى 85%
درجة حرارة التخزين -45°C~+85°C
الشهادة CE، FCC، RoHS
قدرة الإنتاج
تقنيات كشف الأشعة تحت الحمراء الداخلية
  • أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة
  • أجهزة الكشف عن الأشعة تحت الحمراء المبردة 8 بوصة 0.5 ميكرومتر MCT
  • أجهزة الكشف عن الأشعة تحت الحمراء المبردة T2SL 8 بوصات 0.5μm
قدرة الإنتاج والمزايا
  • 6 ملايين كاشف للأشعة تحت الحمراء تم تطويره بنفسه سنوياً
  • 30منشأة لتصنيع أشباه الموصلات مساحة 000 متر مربع
  • 20مساحة غرفة نظيفة تبلغ 000 متر مربع
الأسئلة الشائعة
في أي سيناريوهات تطبيق يمكن استخدام الكاميرات الحرارية القابلة للتوصيل؟
هاتف ذكي متصل:الصيانة المنزلية (الكشف عن تسربات المياه، أو النقاط الساخنة الكهربائية، أو الثغرات العازلة في الجدران) ؛ الأنشطة في الهواء الطلق (الملاحة الليلية، تتبع الحياة البرية) ؛ فحص درجة الحرارة دون اتصال.
جهاز كمبيوتر محمول / جهاز لوحي متصل:المراقبة الليلية (تحديد أهداف البشر / المركبات دون ضوء مرئي) ؛ أمن المحيط للمنازل أو الشركات الصغيرة.
فحص درجة الحرارة المحمول:الكشف عن الحمى في الأماكن العامة؛ الرعاية البيطرية (تحقيق درجة حرارة جسم الحيوان).
متصل بنظم المعلومات والترفيه داخل السيارة:تحسين الرؤية أثناء القيادة الليلية (الكشف عن المشاة أو العقبات خارج نطاق مصابيح الأمام) كأداة تكميلية لنظم المساعدة المتقدمة للسائق (ADAS).
