| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | C615S |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| تكنولوجيا | الأشعة تحت الحمراء | النطاق الطيفي | 7.7 ~ 9.4 (LW) |
|---|---|---|---|
| مادة | T2SL | مقاس | 148x58.5x71 ملم |
| دقة | 640 × 512 / 15 ميكرومتر | الأعلى. معدل الإطار | 220Hz |
| إبراز | كاشف الأشعة تحت الحمراء المبرد LWIR عالي الحساسية,كاشف الأشعة تحت الحمراء المبرد LWIR للتطبيقات الأمنية,كاميرا الأمن الحرارية RS058 |
||
منتوج وصف
لمحة عامة عن المنتج

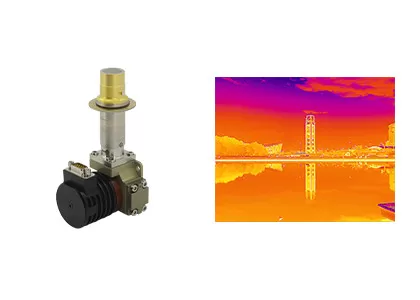

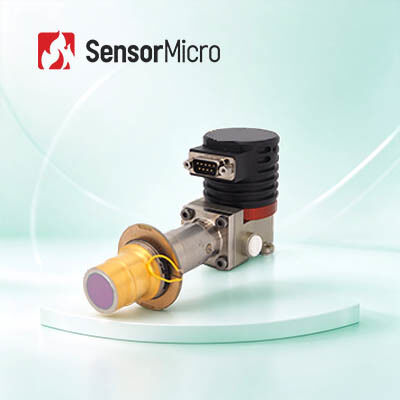

يحتوي كاشف الأشعة تحت الحمراء المبرد LWIR C615S على دقة 640 × 512 عند مسافة 15μm من البكسل. تم بناؤه على تقنية Type II Superlattice (T2SL) الرائدة في العالم ،والتي تمكن من القدرة على الإنتاج الضخم وتستفيد في نهاية المطاف من المستخدمين بسعر أكثر بأسعار معقولة دون المساس بالأداءيسمح الحجم والواجهة القياسية الصناعية للمتكاملين بالانتقال إلى أحدث تكنولوجيا T2SL والاستفادة منها دون مزيد من الاستثمار في البحث والتطوير.
مع دقة 640 × 512 وقطر البكسل المنخفض من 15μm، يوفر C615S تصوير واضح وأداء متفوق.معدل الإطارات العالي، حساسية عالية، ضوضاء منخفضة، وعدم توحيد ممتاز.
بدون خوف من التداخل، جهاز الكشف عن الأشعة تحت الحمراء من شبكة LWIR C615S مناسب للكشف عن الأهداف في خلفيات معقدة،مثل السفن في البحر في مشاهد مع انعكاس الضوء على سطح الماء، الطائرات ضد السماء الغائمة، والبيئات الصعبة المماثلة.
الخصائص الرئيسية
الكشف عن الموجات الطويلة، محصنة من التداخل
- قدرة قوية على اختراق الرمل والغبار ، قابلة للتكيف مع البيئات المعقدة
- لا تتأثر بالوهج في أشعة الشمس القوية أو على سطح المياه
- قدرة محسنة على اكتشاف الأجسام ذات درجة حرارة منخفضة
تقنية T2SL لتقود اتجاهات الصناعة
- كفاءة كمية أعلى مع حساسية متفوقة
- ضوضاء منخفضة وعدم توحيد ممتاز
تنوع كبير، إمدادات ثابتة
- عدد F قابلة للتخصيص
- جودة ثابتة في الإنتاج الضخم
مواصفات المنتج
| النموذج | كاشف الأشعة تحت الحمراء المبرد بواسطة LWIR C615S |
|---|---|
| مواد حساسة | T2SL |
| القرار | 640×512 |
| حجم البيكسل | 15μm |
| رد الفعل الطيفي | 7.7μm±0.2μm·9.4μm±0.3μm |
| وضع العمل | صورة فورية؛ أنماط تكامل ITR/Interlace & Binning؛ وضع Windows؛ مكافحة الإزهار |
| قدرة الشحن | إيتر: 12.22Me-/6.67Me- التشابك والإغلاق: 24.44Me-/13.33Me- |
| النطاق الديناميكي | ITR: ≥76dB التشابك والإغلاق: ≥77dB |
| قناة الخروج | 4ما يصل إلى 22.5 ميغاهرتز لكل مخرج |
| أقصى معدل إطار | 220 هرتز |
| NETD النموذجي | 25mK (F2 ITR) 22mK (F2 Interlace & binning) |
| معدل البكسل الفعال | ≥99.5% |
| عدم توحيد الاستجابة | ≤ 8% |
| جهاز التبريد الصاخب القابل للتكوين | RS058F |
| استهلاك الطاقة الثابت (23 درجة مئوية) | ≤8W |
| الحد الأقصى لاستهلاك الطاقة (71 درجة مئوية) | ≤20 واط |
| إمدادات الطاقة | 24 فولت DC |
| وقت التبريد (23 درجة مئوية) | ≤5min30s |
| الحجم الأقصى (ملم) | 148×58.5×71 |
| الوزن (غ) | ≤570 |
| درجة حرارة العمل | -45 درجة مئوية+71 درجة مئوية |
التطبيقات الصناعية
يستخدم مستشعر الأشعة تحت الحمراء LWIR C615S على نطاق واسع في العديد من المجالات مثل الاختبار غير المدمر ، ومراقبة البيئة ، والمراقبة بعيدة المدى ، والبحوث العلمية ، وغيرها.
شريكك الموثوق به في الاستشعار بالأشعة تحت الحمراء
- خبرة تقنية عميقةمع سنوات عديدة من الخبرة في البحث والتطوير، وتطبيق تكنولوجيا أجهزة الاستشعار تحت الحمراء،التعبئة والاختبارأساسنا الصلب يمكّننا من تقديم منتجات مبتكرة وموثوقة بشكل مستمر تلبي متطلبات السوق المتغيرة.
- تركز على الابتكار والتنفيذ العملي في الاستشعار بالأشعة تحت الحمراءنحن ملتزمون بدفع الاختراقات التكنولوجية في التصوير الحراري، ودفع باستمرار الحدود في NETD، SWaP، ودرجة حرارة التشغيل.منتجاتنا تقود باستمرار في التطبيقات عبر الأمن، المراقبة الصناعية، الأنظمة الذكية، وأكثر من ذلك.
- محفظة منتجات متنوعةمدعومة بأبحاث وتطوير مستقلة وطرق تقنية متعددة،نحن نقدم مجموعة شاملة من مكونات الكشف عن الأشعة تحت الحمراء.
- التحقق الصارم من الموثوقية يضمن ضمان الجودةمدعومة بنظام إدارة الجودة القوي، تخضع منتجاتنا لإجراءات اختبار متعددة خلال الإنتاج لضمان الاستقرار والموثوقية على المدى الطويل.
- خدمات الدعم الفني المهني والتنمية المشتركةفريقنا الهندسي يعمل عن كثب مع فرق البحث والتطوير والمنتجات للعملاء لتسريع تكامل النظام، وتحسين الكفاءة، وتقصير وقت السوق. نجاحك هو مهمتنا المشتركة.
الأسئلة الشائعة
1ما هو كاشف الأشعة تحت الحمراء / مستشعر التصوير الحراري؟
موجات الأشعة تحت الحمراء لا يمكن رؤيتها بالعين البشرية. أجهزة الكشف عن الأشعة تحت الحمراء / أجهزة استشعار التصوير الحراري هي جهاز ضوئي كهربائي يتفاعل مع إشعاع الأشعة تحت الحمراء والطاقة الحرارية ،يحولها إلى إشارة كهربائيةثم يخرج صور حرارية مرئية
2ما هو WLP؟
يشير WLP إلى التعبئة على مستوى الوافر. إنها عملية إكمال التعبئة عالية الفراغ مباشرة على الوافر MEMS بأكمله ، ثم الكتابة والقطع لصنع مستشعر تحت الحمراء واحد.جنبا إلى جنب مع التعبئة المعدنية والتعبئة السيرامية، هذه هي التشكيلات الرئيسية الثلاثة للكشف عن الأشعة تحت الحمراء غير المبردة.
3ما هي ميزة WLP؟
تم تصميم أجهزة الكشف عن الأشعة تحت الحمراء WLP خصيصًا لتلبية متطلبات التصغير والتكلفة المنخفضة لتطبيق تكنولوجيا الأشعة تحت الحمراء في سوق الإلكترونيات الاستهلاكية.نحن الآن نقدم مجموعة متنوعة من حلول وحدات WLP تحت الحمراء لتعزيز تطبيقات جديدة في الأسواق الناشئة.
