| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | C615M |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| تكنولوجيا | التصوير الحراري بالأشعة تحت الحمراء | دقة | 640x512/15 ميكرومتر |
|---|---|---|---|
| الأعلى. معدل الإطار | 120 هرتز | NETD | 16mK (F2)؛ 18 م ك (F4) |
| النطاق الطيفي 8 ~ 14 ميكرومتر | 3.7 ~ 4.8 ميكرومتر ميجاوات | درجة حرارة التشغيل | -45 درجة مئوية~+71 درجة مئوية |
| إبراز | كاشف التصوير الحراري بالأشعة تحت الحمراء MWIR,كاشف التصوير الحراري 12um,كاشف الأشعة تحت الحمراء المبرد بكاميرا المراقبة |
||
منتوج وصف
نظرة عامة على المنتج

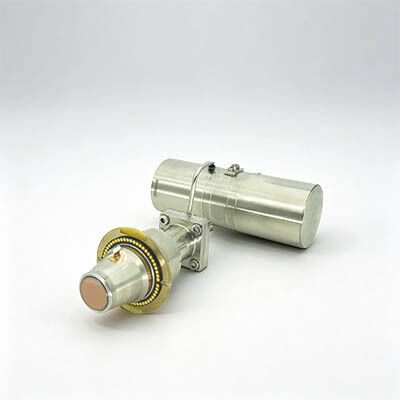

جهاز الكشف بالأشعة تحت الحمراء المبرد C615M MWIR هو جهاز كشف بالأشعة تحت الحمراء من تيلورايد الكادميوم والزئبق (HgCdTe/MCT) تم تطويره بواسطة SensorMicro. يتميز بمواصفات 640 × 512 / 15 ميكرومتر المعتمدة على نطاق واسع، مما يجعله مناسبًا لمجموعة واسعة من التطبيقات بما في ذلك أنظمة المراقبة بعيدة المدى، وأجهزة التصوير الحراري المحمولة، وكاميرات الكشف عن تسرب الغاز.
يوفر الكاشف حساسية عالية وجودة صورة واضحة، مصمم خصيصًا لتلبية متطلبات التصوير الحراري عالي الأداء. تتوفر مجموعة متنوعة من المبردات عالية الكفاءة للتكوين المرن، مما يلبي المتطلبات المتنوعة للتصميم خفيف الوزن، واستهلاك الطاقة المنخفض، والموثوقية العالية في مكونات الأشعة تحت الحمراء الأساسية.
الميزات الرئيسية
جودة صورة حادة
- توحيد ممتاز للصورة بمعدل بكسل فعال يتجاوز 99.5٪
- FPAs معتمدة على نطاق واسع توفر تجربة تصوير واضحة وسلسة
تنوع عالي وإمداد موثوق
- واجهات موحدة مع قابلية التبديل المباشر (plug-and-play)
- إنتاج ضخم مع اتساق قوي وتسليم مستقر
تكوين مرن لاحتياجاتك
- خيارات قابلة للتخصيص لنطاق الاستجابة الطيفية، ورقم F، وواجهة التركيب
- أنواع متعددة من المبردات متاحة لتناسب متطلبات التطبيقات المختلفة
مواصفات المنتج
| الموديل | جهاز الكشف بالأشعة تحت الحمراء المبرد C615M MWIR | ||
| المادة الحساسة | MCT | ||
| الدقة | 640 × 512 | ||
| حجم البكسل | 15 ميكرومتر | ||
| الاستجابة الطيفية | 3.7 ميكرومتر ± 0.2 ميكرومتر ~ 4.8 ميكرومتر ± 0.2 ميكرومتر | ||
| وضع التشغيل | لقطة؛ أوضاع التكامل ITR/IWR؛ وضع النافذة؛ منع التوهج | ||
| سعة الشحنة | 6.36Me⁻ (ITR)، 4.99Me⁻ (IWR) | ||
| النطاق الديناميكي | ≥ 75 ديسيبل | ||
| قناة الإخراج | 4؛ تصل إلى 10 ميجاهرتز لكل مخرج | ||
| الحد الأقصى لمعدل الإطارات | 120 هرتز | ||
| NETD النموذجي | F2: 16mK؛ F4: 18mK | ||
| معدل البكسل الفعال | ≥ 99.76٪ | ||
| عدم انتظام الاستجابة | ≤ 8٪ | ||
| مبرد قابل للتكوين | RS058 | RS046 | LS734 |
| نوع المبرد | مبرد ستيرلينغ دوار | مبرد ستيرلينغ دوار | مبرد ستيرلينغ خطي |
| استهلاك الطاقة المستقر (23 درجة مئوية) | ≤ 6 واط | ≤ 5 واط | ≤ 10 واط |
| الحد الأقصى لاستهلاك الطاقة (71 درجة مئوية) | ≤ 12 واط | ≤ 11 واط | ≤ 45 واط |
| مزود الطاقة | 24 فولت تيار مستمر | 32 فولت تيار مستمر | 24 فولت تيار مستمر |
| وقت التبريد (23 درجة مئوية) | ≤ 6 دقائق | ≤ 5 دقائق و 30 ثانية | ≤ 4 دقائق |
| الحد الأقصى للحجم (مم) | 145 × 58.5 × 71 | 120 × 46.5 × 81.5 | الضاغط: Φ46 × 122؛ المزدوج: Φ40 × 114 |
| الوزن (جم) | ≤ 600 | ≤ 350 | ≤ 1200 |
| درجة حرارة التشغيل | -45 درجة مئوية ~ +71 درجة مئوية | ||
التطبيقات الصناعية
يستخدم جهاز الكشف بالأشعة تحت الحمراء المبرد بالتبريد C615M MWIR على نطاق واسع في العديد من المجالات، بما في ذلك الاختبارات غير الإتلافية (NDT)، والمراقبة البيئية، والمراقبة بعيدة المدى، والبحث العلمي.
خط منتجاتنا
حساسية عالية وأداء ممتاز
تكنولوجيا رائدة عالميًا في صناعة الأشعة تحت الحمراء.
أجهزة كشف الأشعة تحت الحمراء المختلفة متاحة
أجهزة كشف الأشعة تحت الحمراء غير المبردة والمبردة بتنسيقات وأحجام بكسل مختلفة.
إنتاج بكميات كبيرة للتسليم السريع
ثلاثة خطوط إنتاج بقدرة إنتاج سنوية تصل إلى ملايين أجهزة الكشف.
أسئلة متكررة
1. ما هو جهاز الكشف بالأشعة تحت الحمراء / مستشعر التصوير الحراري؟
لا يمكن رؤية موجات الأشعة تحت الحمراء بالعين البشرية. جهاز الكشف بالأشعة تحت الحمراء أو مستشعر التصوير الحراري هو جهاز بصري كهربائي يتفاعل مع إشعاع الأشعة تحت الحمراء والطاقة الحرارية، ويحولها إلى إشارة كهربائية ثم يخرج صورًا حرارية مرئية.
2. ما هو WLP؟
يشير WLP إلى التعبئة على مستوى الرقاقة. إنها عملية إكمال التعبئة بالفراغ العالي مباشرة على رقاقة MEMS بأكملها، ثم النقش والقطع لإنتاج مستشعر أشعة تحت حمراء واحد. إلى جانب العبوات المعدنية والعبوات الخزفية، هذه هي التنسيقات الثلاثة الرئيسية للعبوات لأجهزة الكشف بالأشعة تحت الحمراء غير المبردة.
3. ما هي ميزة WLP؟
تم تصميم أجهزة كشف الأشعة تحت الحمراء WLP خصيصًا لتلبية متطلبات التصغير والتكلفة المنخفضة لتطبيق تقنية الأشعة تحت الحمراء في سوق الإلكترونيات الاستهلاكية. نقدم الآن مجموعة متنوعة من حلول وحدات الأشعة تحت الحمراء WLP لتعزيز التطبيقات الجديدة في الأسواق الناشئة.
