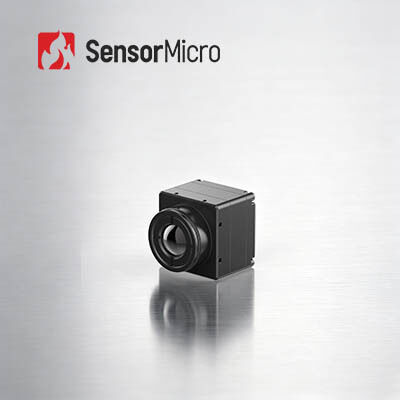

وحدة تصوير حراري LWIR VOx بدقة 384x288 وبكسل 17 ميكرومتر واستهلاك طاقة 0.65 واط للرؤية الصناعية
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة417RG3 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 384x288 | استهلاك الطاقة | 0.65 واط |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| NETD | ≥30 مللي كلفن | معدل الإطار | 25 هرتز/30 هرتز/50 هرتز |
| إبراز | وحدة التصوير الحراري LWIR VOx,وحدة التصوير الحراري 640x512,وحدة الكاميرا الحرارية المتكاملة بالأشعة تحت الحمراء |
||
منتوج وصف
وحدة التصوير الحراري LWIR VOx بدقة 384x288/17 ميكرومتر لرؤية صناعية
نظرة عامة على المنتج
يتميز قلب الكاميرا بالأشعة تحت الحمراء COIN417RG3 لقياس درجة الحرارة بكاشف أشعة تحت حمراء غير مبرد بدقة 384 * 288 / 17 ميكرومتر، ويدمج مكونًا لقياس درجة الحرارة في الوقت الفعلي. يدعم نطاق درجة حرارة واسع بدقة ±3 درجة مئوية أو ±3%، مما يتيح الكشف الدقيق عن تغيرات درجة الحرارة غير الطبيعية. يقلل تصميمه فائق الاستهلاك للطاقة وتوافقه مع واجهات الصناعة القياسية بشكل كبير من تكاليف التطوير والتكامل. تم دمج قلب الكاميرا بالفعل بعمق في تطبيقات المراقبة الصناعية لدرجة الحرارة، والتحكم في العمليات، والتصنيع الذكي، مما يسرع من نشر أنظمة التصوير الحراري بالأشعة تحت الحمراء.
الميزات الرئيسية
ميزات شاملة، فعالة من حيث التكلفة
- تم تطويره بناءً على كاشفات الأشعة تحت الحمراء غير المبردة ذات التكلفة المعقولة
- مدمج مع خوارزميات معالجة الصور المتقدمة لتحسين جودة الصورة
- دقة قياس درجة حرارة عالية تصل إلى ±2 درجة مئوية أو ±2%، تدعم نطاقات درجة الحرارة من -20 درجة مئوية إلى 150 درجة مئوية و 100 درجة مئوية إلى 550 درجة مئوية، قابلة للتخصيص للنطاقات الموسعة
توسيع مرن، تكامل سريع
- خيارات عدسات بصرية متعددة متاحة لتلبية احتياجات التطبيقات المختلفة
- يدعم أوضاع إخراج متعددة بما في ذلك USB2.0/DVP/LVDS/BT.656
- يخرج بيانات صور RAW/YUV، مع تحكم عبر المنفذ التسلسلي
مواصفات المنتج
| الموديل | COIN417RG3 |
| مؤشرات كاشف الأشعة تحت الحمراء | |
| مادة حساسة | VOx |
| الدقة | 384*288 |
| حجم البكسل | 17 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD نموذجي | ≤30mK |
| معالجة الصور | |
| معدل إطارات رقمي | 25/30/50 هرتز |
| وقت البدء | 6 ثوانٍ |
| فيديو تناظري | PAL/NTSC |
| فيديو رقمي | RAW/YUV422 |
| خوارزمية الصورة | تصحيح عدم الانتظام (NUC) تقليل الضوضاء ثلاثي الأبعاد (3DNR) قمع الضوضاء ثنائي الأبعاد (DNS) ضغط النطاق الديناميكي (DRC) تحسين الحواف (EE) |
| عرض الصورة | 10 أنواع (أبيض ساخن/حمم بركانية/أحمر حديدي/حديد ساخن/طبي/قطبي/قوس قزح 1/قوس قزح 2/صبغة/أسود ساخن) |
| برنامج الكمبيوتر | |
| برنامج ICC | التحكم في الوحدة وعرض الفيديو |
| كهربائي | |
| واجهة خارجية قياسية | 50 دبوس: DF40C-50DP-0.4V(51), (HRS, ذكر) |
| لوحة توسيع | USB3.0/USB2.0/VPC/USB2.0&VPC |
| واجهة الاتصال | TTL-232/USB2.0 |
| واجهة الفيديو الرقمي | DVP8/DVP16/USB2.0/BT.656/LVDS |
| جهد الإمداد | 4.5~5.5 فولت |
| استهلاك الطاقة النموذجي | 0.65 واط |
| قياس درجة الحرارة | |
| درجة حرارة التشغيل | -10 درجة مئوية ~ +50 درجة مئوية |
| نطاق قياس درجة الحرارة | -20 درجة مئوية ~ +150 درجة مئوية، 100 درجة مئوية ~ +550 درجة مئوية |
| دقة قياس درجة الحرارة | الأكبر من ±2 درجة مئوية / ±2% |
| قياس درجة الحرارة الجزئي | يدعم إخراج الحد الأقصى والأدنى والمتوسط لمناطق قياس درجة الحرارة |
| SDK | Android/Windows/Linux؛ تحقيق تحليل تدفق الفيديو والتحويل من الرمادي إلى درجة الحرارة |
| ميكانيكي | |
| حجم النواة العارية (مم) | 25.4*25.4*16.5 |
| وزن النواة العارية (جم) | 16.6±1 |
| التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| الرطوبة | 5%~95%، غير متكثف |
| الاهتزاز | اهتزاز عشوائي، 5.35grms، 3 محاور |
| الصدمة | موجة نصف جيب، 40 جم/11 مللي ثانية، اتجاه الصدمة 3 محاور، 6 اتجاهات |
| الشهادات | ROHS2.0/REACH |
| عدسة بصرية | |
| عدسة بصرية | تركيز ثابت غير حراري: 4.8 مم/7 مم/9.1 مم/13 مم/19 مم/25 مم |
| مستوى الحماية | IP67 (العدسة الأمامية) |
التطبيقات الصناعية
تُطبق وحدة التصوير الحراري على مجال التصوير الحراري، والمراقبة الأمنية، والحمولات، والروبوتات، والأجهزة الذكية، وأنظمة مساعدة السائق المتقدمة (ADAS)، ومكافحة الحرائق والإنقاذ.
حول SensorMicro
تأسست SensorMicro على اعتقاد بسيط ولكنه قوي: يجب أن تخدم الابتكارات الاحتياجات الواقعية.
توجد SensorMicro لتمكين الأفراد والأنظمة من الرؤية أبعد من السطح - إلى الأنماط والمشاكل والإمكانيات الكامنة تحتها.
من خلال تحويل الحرارة غير المرئية إلى حقيقة مرئية، نساعد الصناعات على اتخاذ قرارات أكثر ذكاءً، وحماية ما يهم أكثر، والتنقل في التعقيد بوضوح.
الالتزام بإصرارنا على أن نكون صانعين لأنفسنا وأن نضع العميل أولاً أصبح وصفة مؤكدة لزخم SensorMicro. مع امتداد أعمالنا إلى معظم أنحاء العالم، تقدمنا في جميع الجبهات - من الأمن ومكافحة الحرائق والفحص الصناعي والرعاية الطبية والرؤية الآلية، إلى المراقبة البيئية والجوانب الرئيسية لتحقيق الحياد الكربوني - مما يساعد الشركاء على إطلاق العنان للإمكانات الكاملة للاستشعار بالأشعة تحت الحمراء الذكي، وربط نقاط الحياة.
نحن أكثر من مجرد شركة تكنولوجيا الأشعة تحت الحمراء. نحن مجتمع من الأشخاص الملتزمين ببناء مستقبل مستدام وأخلاقي ومرتكز على الإنسان. كل بكسل من الابتكار الذي نبتكره هو وعد - وعد بالحماية والتمكين والخدمة.
أسئلة متكررة
ما هو التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري هو تقنية جديدة وفعالة للطريقة التشخيصية غير الغازية بناءً على اكتشاف درجة حرارة سطح الجسم. يتم تسجيل الإشعاع بالأشعة تحت الحمراء (IR) المنبعث من جسم ما وتصويره في شكل خريطة توزيع لدرجة الحرارة.
ما الذي يمكن استخدامه للتصوير الحراري بالأشعة تحت الحمراء؟
يمكن استخدام الصورة الحرارية بالأشعة تحت الحمراء لإجراء فحوصات منزلية، وتحديد العيوب الهيكلية، والأعطال الكهربائية، والأعطال الميكانيكية، والتغيرات الفسيولوجية في البشر والحيوانات، وغير ذلك الكثير.
ما هي مزايا التصوير الحراري بالأشعة تحت الحمراء؟
بالنسبة للاختبار غير المدمر، فإنه بسيط في الاختبار وسريع الاستجابة دون تلف، مما يؤدي إلى توفير التكاليف وزيادة كفاءة العمل وتقليل القوى العاملة واستهلاك المعدات. بالنسبة للتصوير الحراري الطبي، فهو فعال للغاية في العثور على المشاكل المخفية في جسم الإنسان، وآمن بنسبة 100% دون إشعاع أو ألم، مما يجعله أداة مثالية للفحص الصحي المبكر.
