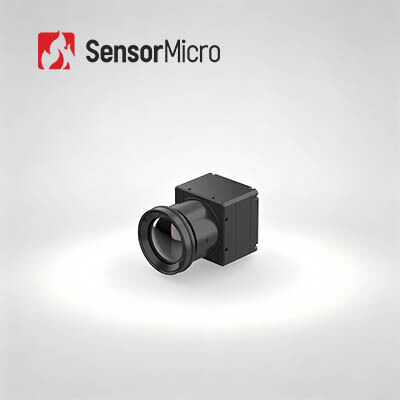

وحدة الكاميرا الحرارية غير المبردة 640x512/12μm مع قياس درجة الحرارة من -20 °C إلى 150 °C
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة612RG2 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640x512 | استهلاك الطاقة | 0.65 واط |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| NETD | ≥25mK/F1.0/25 درجة مئوية | معدل الإطار | 25 هرتز/30 هرتز |
| إبراز | وحدة كاميرا حرارية غير مبردة بدقة 640x512,وحدة كاميرا حرارية بالأشعة تحت الحمراء طويلة الموجة,وحدة كاميرا حرارية بالأشعة تحت الحمراء غير مبردة بدقة 12 ميكرومتر |
||
منتوج وصف
وحدة كاميرا حرارية غير مبردة بدقة 640x512 بكسل 12 ميكرومتر مع قياس درجة الحرارة من -20 درجة مئوية إلى 150 درجة مئوية
نظرة عامة على المنتج
تم تصميم نواة الكاميرا بالأشعة تحت الحمراء COIN612RG2 للكشف الصناعي عالي الدقة عن درجة الحرارة، وهي تدمج كاشف الأشعة تحت الحمراء FPA عالي الأداء ApexCore على مستوى الرقاقة بدقة 640*512/12 ميكرومتر، مما يوفر أداء تصوير حراري متميزًا مع NETD يصل إلى 25mK. مدعومة بدوائر معالجة إشارات مخصصة متقدمة وخوارزميات محسّنة لقياس درجة الحرارة، تضمن بيانات درجة حرارة موثوقة في الوقت الفعلي بدقة تبلغ ±2 درجة مئوية أو ±2%. تدعم الوحدة الكشف متعدد النطاقات لدرجة الحرارة، وتغطي سيناريوهات درجات الحرارة المنخفضة (من -20 درجة مئوية إلى 150 درجة مئوية) ودرجات الحرارة العالية (من 100 درجة مئوية إلى 550 درجة مئوية)، مع توفر تخصيص مرن للنطاق.
الميزات الرئيسية
- وظائف شاملة، تصميم فعال من حيث التكلفة: تم تطويره باستخدام كاشف الأشعة تحت الحمراء ApexCore على مستوى الرقاقة مع NETD ≤ 25mK؛ يجمع بين FPA المستخدم على نطاق واسع وخوارزميات معالجة الصور المتقدمة لتحسين جودة الصورة؛ دقة قياس درجة الحرارة تصل إلى ±2 درجة مئوية أو ±2%
- صغير الحجم وخفيف الوزن، كفاءة عالية مع استهلاك طاقة منخفض: الأبعاد: 25.4*25.4*15.7 ملم؛ الوزن: 15±1 جرام؛ استهلاك الطاقة: ≤ 0.65 واط
- تكوينات متعددة، تكامل سريع: عدسات بصرية اختيارية لتلبية متطلبات التطبيقات المتنوعة؛ يدعم واجهات إخراج الصور USB2.0/DVP/LVDS/BT.656؛ إخراج بيانات الصور RAW/YUV/TMP مع تحكم في المنفذ التسلسلي
المواصفات الفنية
| الموديل | COIN612RG2 |
|---|---|
| مؤشرات كاشف الأشعة تحت الحمراء | المادة الحساسة: VOx الدقة: 640*512 حجم البكسل: 12 ميكرومتر الاستجابة الطيفية: 8 ميكرومتر ~ 14 ميكرومتر NETD النموذجي: ≤ 25mK/F1.0/25 درجة مئوية |
| معالجة الصور | معدل إطارات رقمي: 25/30 هرتز وقت البدء: 6 ثوانٍ فيديو تناظري: PAL/NTSC فيديو رقمي: RAW/YUV422/TMP خوارزميات الصور: تصحيح عدم التجانس (NUC)، تقليل الضوضاء ثلاثي الأبعاد (3DNR)، قمع الضوضاء ثنائي الأبعاد (DNS)، ضغط النطاق الديناميكي (DRC)، تحسين الحواف (EE) عرض الصور: 10 أنواع (أبيض ساخن/حمم بركانية/أحمر حديدي/حديد ساخن/طبي/قطبي/قوس قزح 1/قوس قزح 2/صبغة/أسود ساخن) |
| كهربائي | واجهة خارجية قياسية: 50 دبوس DF40C-50DP-0.4V(51) لوحة توسيع USB: USB3.0/USB2.0/VPC/USB2.0&VPC واجهة الاتصال: TTL-232/USB2.0 واجهة الفيديو الرقمي: DVP8/DVP16/USB2.0/BT.656/LVDS جهد الإمداد: 4.5~5.5 فولت استهلاك الطاقة النموذجي: 0.65 واط |
| قياس درجة الحرارة | درجة حرارة التشغيل: -10 درجة مئوية ~ +50 درجة مئوية نطاق قياس درجة الحرارة: -20 درجة مئوية ~ 150 درجة مئوية، 100 درجة مئوية ~ 550 درجة مئوية؛ دعم التخصيص والتوسيع دقة قياس درجة الحرارة: ±2 درجة مئوية أو ±2% (أيهما أكبر) قياس درجة الحرارة الجزئي: دعم إخراج الحد الأقصى والأدنى والمتوسط لقيم مناطق قياس درجة الحرارة SDK: Android/Windows/Linux؛ تحقيق تحليل تدفق الفيديو والتحويل من الرمادي إلى درجة الحرارة |
| ميكانيكي | حجم النواة العارية: 25.4*25.4*15.7 ملم وزن النواة العارية: 15±1 جرام |
| التكيف البيئي | درجة حرارة التشغيل: -40 درجة مئوية ~ +70 درجة مئوية درجة حرارة التخزين: -45 درجة مئوية ~ +85 درجة مئوية الرطوبة: 5%~95%، غير متكثفة الاهتزاز: 5.35 جرام RMS، اهتزاز عشوائي، 3 محاور الصدمة: موجة جيبية نصفية، 40 جرام/11 مللي ثانية، اتجاه الصدمة 3 محاور، 6 اتجاهات الشهادة: ROHS2.0/REACH |
| عدسة بصرية | تركيز ثابت غير حراري: 4.8 ملم/7 ملم/9.1 ملم/13 ملم/19 ملم/25 ملم/35 ملم مستوى الحماية: IP67 (العدسة الأمامية) |
التطبيقات الصناعية
تُطبق وحدة التصوير الحراري COIN612RG2 في التصوير الحراري، والرؤية الصناعية، ومكافحة الحرائق والإنقاذ، والمراقبة الأمنية، والمراقبة الخارجية، والرؤية الآلية، والإلكترونيات الاستهلاكية، والمزيد.
خبرتنا الفنية
- خبرة فنية عميقة: سنوات من الخبرة في البحث والتطوير والتطبيق في تكنولوجيا أجهزة الاستشعار بالأشعة تحت الحمراء مع قدرات قوية في تصميم الرقائق، وتصنيع الرقائق، والتعبئة والاختبار، وتكامل الأنظمة
- التركيز على الابتكار: الالتزام بدفع الاختراقات التكنولوجية في التصوير الحراري، ودفع الحدود باستمرار في NETD، و SWaP، ودرجة حرارة التشغيل
- محفظة منتجات متنوعة: مجموعة شاملة من مكونات الكشف بالأشعة تحت الحمراء - المبردة وغير المبردة - التي توفر حلولًا مخصصة لمختلف الصناعات
- التحقق الصارم من الموثوقية: نظام إدارة جودة قوي مع إجراءات اختبار متعددة طوال الإنتاج لضمان الاستقرار والموثوقية على المدى الطويل
- دعم فني احترافي: يعمل فريق الهندسة عن كثب مع فرق البحث والتطوير والمنتجات لدى العملاء لتسريع تكامل الأنظمة وتقصير وقت الوصول إلى السوق
أسئلة متكررة
- كيف تختار دقة كاشف الأشعة تحت الحمراء المناسبة؟ يعتمد ذلك على الاحتياجات والتطبيقات الفعلية. للحصول على جودة صورة أساسية، اختر دقات أقل مثل 120x90، 256x192، أو 400x300. للحصول على صور واضحة جدًا في تطبيقات مثل المراقبة عن بعد، اختر دقات أعلى مثل 1280x1024.
- كيف تختار اللون الزائف المناسب للتصوير الحراري؟ اللون الأبيض الرمادي مناسب للأهداف ذات فروق درجات الحرارة الصغيرة؛ اللونان الأحمر والأزرق أفضل لتحديد نقاط المشكلة؛ اللون الأحمر الحديدي هو لوحة الألوان القياسية لصناعة الطاقة. ملاحظة: تظل درجة الحرارة الحرارية دون تغيير بغض النظر عن اختيار اللوحة.
- كيف تختار عدسة كاميرا حرارية مناسبة بالأشعة تحت الحمراء؟ تلبي العدسات القياسية الأهداف العادية على مسافات مناسبة؛ العدسات المقربة تناسب الأهداف الصغيرة التي تُرى من مسافات طويلة؛ توفر العدسات ذات الزاوية الواسعة مزيدًا من التفاصيل على مسافات قريبة؛ العدسات الماكرو مخصصة للأهداف الصغيرة جدًا على مسافات قريبة، مثل دوائر الشرائح.
