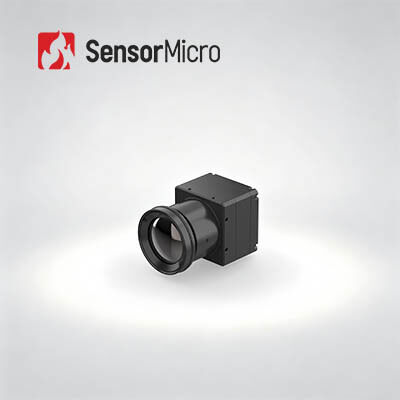

مركز الكاميرا الحرارية غير المبرد LWIR 640x512 12μm مع استهلاك طاقة 0.65W للتحديد الحراري
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة612RG2 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640x512 | استهلاك الطاقة | 0.65 واط |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| NETD | ≥25mK/F1.0/25 درجة مئوية | معدل الإطار | 25 هرتز/30 هرتز |
| إبراز | محور الكاميرا الحرارية الحرارية,640x512 نواة الكاميرا الحرارية غير المبردة,وحدة الكاميرا الحرارية تحت الحمراء LWIR |
||
منتوج وصف
كاميرا حرارية غير مبردة LWIR بدقة 640x512 بكسل 12 ميكرومتر لقياس الحرارة
نظرة عامة على المنتج
تم تصميم نواة كاميرا قياس درجة الحرارة بالأشعة تحت الحمراء COIN612RG2 للأجهزة الحرارية الذكية المصغرة والمحمولة، وتتجاوز قيود وحدات التصوير الحراري التقليدية ذات الطاقة العالية. بفضل جسمها فائق الصغر بحجم 25.4 * 25.4 * 15.7 ملم، ووزنها فائق الخفة 15 ± 1 جرام، واستهلاكها المنخفض للطاقة الذي يقل عن 0.65 واط، فهي مثالية للتكامل في الأجهزة المدمجة والمعدات التي تعمل بالبطاريات.
باستخدام كاشف ApexCore عالي الدقة بدقة 640 * 512 وخوارزميات معالجة الصور المتقدمة، تضمن تصويرًا حراريًا واضحًا وقياسًا دقيقًا لدرجة الحرارة (± 2 درجة مئوية / ± 2٪، NETD أقل من أو يساوي 25mK). تدعم واجهات فيديو متعددة وعدسات قابلة للتخصيص، مع توافق قوي لمساعدة المستخدمين على إكمال تطوير ونشر أنظمة قياس درجة الحرارة بالأشعة تحت الحمراء خفيفة الوزن بسرعة.
الميزات الرئيسية
وظائف شاملة، تصميم فعال من حيث التكلفة
- تم تطويره باستخدام كاشف الأشعة تحت الحمراء ApexCore على مستوى الرقاقة، مع NETD أقل من أو يساوي 25mK
- يجمع بين مصفوفة بؤرية مستوية (FPA) شائعة الاستخدام وخوارزميات معالجة صور متقدمة لتحسين جودة الصورة
- دقة قياس درجة الحرارة تصل إلى ± 2 درجة مئوية أو ± 2٪، تدعم نطاقات من -20 درجة مئوية إلى 150 درجة مئوية و 100 درجة مئوية إلى 550 درجة مئوية، مع امتدادات قابلة للتخصيص
مدمج وخفيف الوزن، كفاءة عالية مع استهلاك طاقة منخفض
- الأبعاد: 25.4 * 25.4 * 15.7 ملم
- الوزن: 15 ± 1 جرام، استهلاك الطاقة: أقل من أو يساوي 0.65 واط
تكوينات متعددة، تكامل سريع
- عدسات بصرية اختيارية لتلبية متطلبات التطبيقات المتنوعة
- يدعم واجهات إخراج الفيديو USB2.0 / DVP / LVDS / BT.656
- إخراج بيانات الصورة RAW / YUV / TMP مع تحكم عبر المنفذ التسلسلي
مواصفات المنتج
| الموديل | COIN612RG2 |
|---|---|
| مؤشرات كاشف الأشعة تحت الحمراء | |
| المادة الحساسة | VOx |
| الدقة | 640 * 512 |
| حجم البكسل | 12 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD نموذجي | أقل من أو يساوي 25mK / F1.0 / 25 درجة مئوية |
| معالجة الصور | |
| معدل إطارات رقمي | 25/30 هرتز |
| وقت البدء | 6 ثوانٍ |
| فيديو تناظري | PAL / NTSC |
| فيديو رقمي | RAW / YUV422 / TMP |
| خوارزمية الصورة | تصحيح عدم التجانس (NUC) تقليل الضوضاء ثلاثي الأبعاد (3DNR) قمع الضوضاء ثنائي الأبعاد (DNS) ضغط النطاق الديناميكي (DRC) تحسين الحواف (EE) |
| عرض الصورة | 10 أنواع (أبيض ساخن / حمم / أحمر حديدي / حديد ساخن / طبي / قطبي / قوس قزح 1 / قوس قزح 2 / صبغة / أسود ساخن) |
| برنامج الكمبيوتر | |
| برنامج ICC | التحكم في الوحدة وعرض الفيديو |
| كهربائي | |
| واجهة خارجية قياسية | 50 دبوس: DF40C-50DP-0.4V(51), (HRS, ذكر) |
| لوحة توسيع USB | USB3.0 / USB2.0 / VPC / USB2.0 & VPC |
| واجهة الاتصال | TTL-232 / USB2.0 |
| واجهة الفيديو الرقمي | DVP8 / DVP16 / USB2.0 / BT.656 / LVDS |
| جهد الإمداد | 4.5 ~ 5.5 فولت |
| استهلاك الطاقة النموذجي | 0.65 واط |
| قياس درجة الحرارة | |
| درجة حرارة التشغيل | -10 درجة مئوية ~ +50 درجة مئوية |
| نطاق قياس درجة الحرارة | -20 درجة مئوية ~ 150 درجة مئوية، 100 درجة مئوية ~ 550 درجة مئوية؛ دعم التخصيص والتوسيع |
| دقة قياس درجة الحرارة | ± 2 درجة مئوية أو ± 2٪ (أيهما أكبر) |
| قياس درجة الحرارة الجزئي | دعم إخراج الحد الأقصى والأدنى والمتوسط لقيم مناطق قياس درجة الحرارة |
| SDK | Android / Windows / Linux؛ تحقيق تحليل تدفق الفيديو والتحويل من الرمادي إلى درجة الحرارة |
| ميكانيكي | |
| حجم النواة العارية (مم) | 25.4 * 25.4 * 15.7 ملم |
| وزن النواة العارية (جرام) | 15 ± 1 جرام |
| التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| الرطوبة | 5% ~ 95%، غير متكثف |
| الاهتزاز | 5.35grms، اهتزاز عشوائي، 3 محاور |
| الصدمة | موجة نصف جيبية، 40 جرام / 11 مللي ثانية، اتجاه الصدمة 3 محاور، 6 اتجاهات |
| الشهادات | ROHS2.0 / REACH |
| عدسة بصرية | |
| عدسة بصرية | تركيز ثابت غير حراري: 4.8 مم / 7 مم / 9.1 مم / 13 مم / 19 مم / 25 م / 35 مم |
| مستوى الحماية | IP67 (العدسة الأمامية) |
التطبيقات الصناعية
تُطبق وحدة التصوير الحراري COIN612RG2 في مجال قياس الحرارة، والرؤية الصناعية، ومكافحة الحرائق والإنقاذ، والمراقبة الأمنية، والمراقبة الخارجية، والرؤية الآلية، والإلكترونيات الاستهلاكية، إلخ.
خط إنتاجنا
حساسية عالية وأداء ممتاز
تقنية رائدة عالميًا في صناعة الأشعة تحت الحمراء
كواشف أشعة تحت حمراء متنوعة متاحة
كواشف أشعة تحت حمراء غير مبردة ومبردة بتنسيقات وأحجام بكسل مختلفة
إنتاج ضخم لضمان التسليم السريع
ثلاثة خطوط إنتاج بقدرة إنتاج سنوية تصل إلى ملايين الكواشف.
أسئلة متكررة
ما الفرق بين كواشف الأشعة تحت الحمراء غير المبردة والمبردة؟
يوجد حاليًا نوعان من مستشعرات التصوير الحراري بالأشعة تحت الحمراء في السوق، المبردة وغير المبردة.
كاشف الأشعة تحت الحمراء غير المبرديعمل في درجة حرارة الغرفة. يعتمد على صناعة أشباه الموصلات وبالتالي يمكن تصنيعه عادة بكميات كبيرة بحجم صغير وتكلفة منخفضة. تُستخدم كواشف الأشعة تحت الحمراء غير المبردة على نطاق واسع في الأجهزة المحمولة / اليدوية / المتنقلة.
كواشف الأشعة تحت الحمراء المبردةيتم تغليفها في وحدة تحافظ عليها عند درجة حرارة منخفضة للغاية والتي يجب أن تدعمها مبرد تبريد. إنها أكبر بكثير وأكثر تكلفة وأقل موثوقية من المستشعرات غير المبردة، ويرجع ذلك أساسًا إلى أنظمة التبريد المعقدة التي تتطلبها. ومع ذلك، فإن الأنظمة المبردة حساسة للغاية وتعمل عادة مع بصريات ذات بؤرة طويلة لتحقيق مهمة بعيدة المدى.
