كاشف الأشعة تحت الحمراء HD MWIR MCT مبرد 1280 × 1024 12 ميكرومتر
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xالقرار | 1280 × 1024/12 ميكرومتر | NETD | ≤20 م ك (F2 / F4) |
---|---|---|---|
النطاق الطيفي | 3.7 ~ 4.8 ميكرومتر ميغاواط | بحجم | 149x58.5x71 ملم |
تسليط الضوء | كاشف الأشعة تحت الحمراء HD MWIR MCT,كاشف الأشعة تحت الحمراء 1280 × 1024 MCT,كاشف الأشعة تحت الحمراء المبردة 12uM |

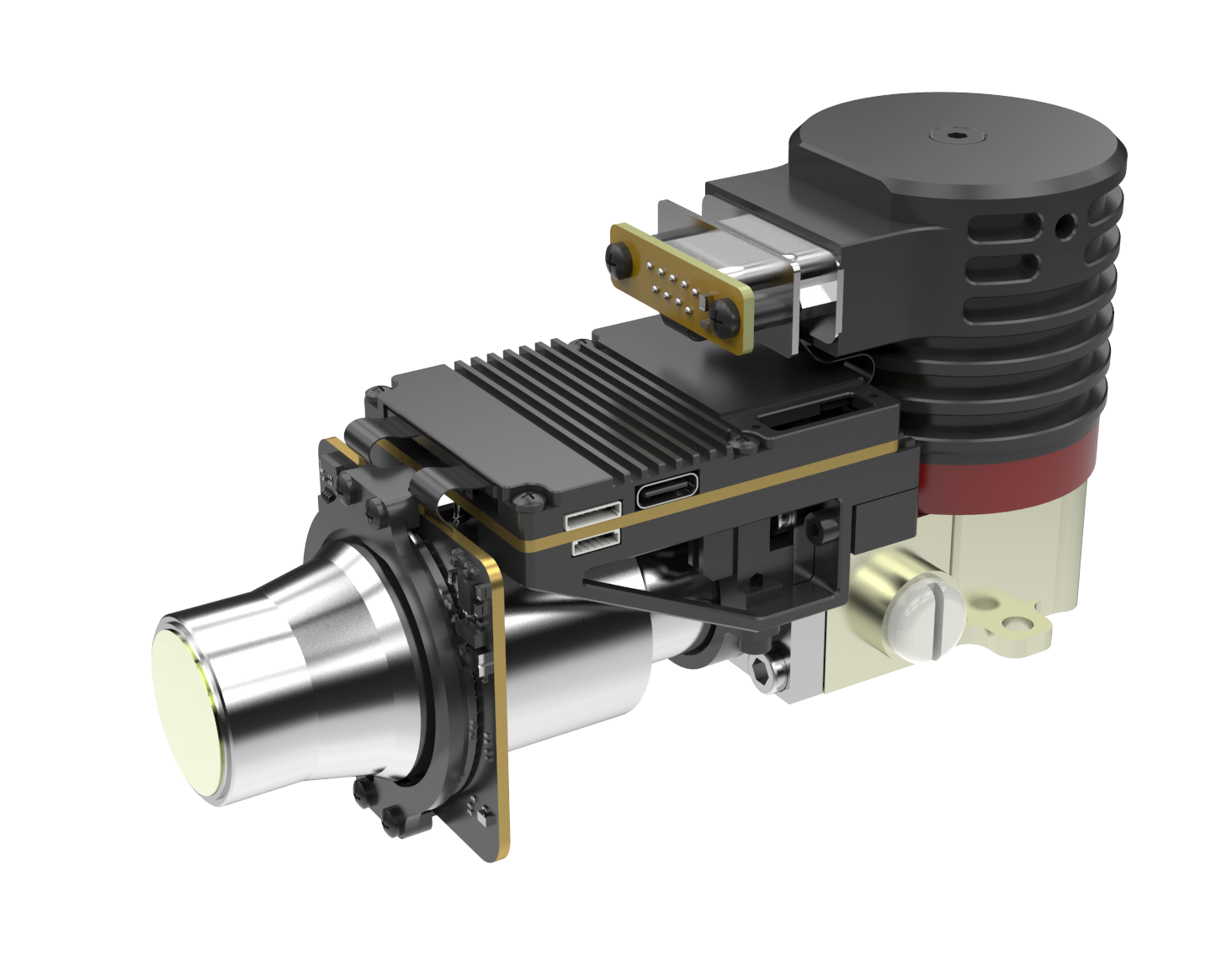

HD MWIR MCT مبرد 1280x1024 12 ميكرومتر كاشف الأشعة تحت الحمراء
صفيف كبير عالي الدقة 1280x1024 / 12μm كاشف الأشعة تحت الحمراء المبرد MCT للحصول على تصوير حراري واضح
C1212M MWIR هو أحد كاشف الأشعة تحت الحمراء متوسط الطول الموجي المبرد HgCdTe / MCT الذي طورته شركة Global Sensor Technology (GST).إنه مزيج من الوضوح العالي والأداء العالي والموثوقية العالية.
يوفر كاشف الأشعة تحت الحمراء المبرد C1212M MWIR MCT أربعة أضعاف عدد البكسل في نفس منطقة الصورة النشطة مثل منتجات 640x512 التقليدية.بفضل المصفوفة الكبيرة بدقة تبلغ 1280 × 1024 ، يمكنها تحقيق مجال رؤية أوسع وتوفير المزيد من تفاصيل الصورة.يوفر حجم البكسل المخفض الذي يبلغ 12 ميكرومترًا دقة مكانية أفضل ويطابق تركيز العدسة البصرية الأقصر لتحقيق مهمة النطاق نفسها.
يعد كاشف الأشعة تحت الحمراء C1212M MWIR HgCdTe خيارًا مثاليًا لتطبيقات التصوير الحراري التي تتطلب أداءً فائقًا بعيد المدى والتعرف على تفاصيل الصورة في الحجم المنخفض والوزن وحزمة الطاقة.
أداء مذهل
• دقة تبلغ 1280 × 1024 للحصول على مجال رؤية أوسع ومسافة أطول
• حجم بكسل 12 ميكرومتر للحصول على دقة مكانية أفضل
صورة حادة وواضحة
• حساسية حرارية عالية
• التوحيد الجيد ، معدل البكسل الفعال > 99.5٪
مصممة لتطبيقات محددة
• يمكن تخصيص رقم F
• ضمان استمرار التوريد
نموذج | C1212M ميغاواط |
مواد | MCT |
القرار | 1280 × 1024 |
مساحة وحدة الصورة | 12 ميكرومتر |
النطاق الطيفي | 3.7 ميكرومتر ~ 4.8 ميكرومتر ميغاواط |
نمط العمل | لقطة ، وضع تكامل ITR / IWR ؛وضع الويندوز؛مكافحة التفتح |
قدرة الشحن | 6.75Me- / 4.8Me- (ITR) 5.25Me- / 3.3Me- (IWR) |
النطاق الديناميكي | وضع ITR≥80dB وضع IWR≥76dB |
عدد المخرجات | 4 أو 8 ؛ما يصل إلى 20 ميجا بكسل / ثانية لكل إخراج |
NETD | ≤20 م ك (F2 / F4) |
معدل البكسل الفعال | ≥99.5٪ |
عدم انتظام الاستجابة | ≤8٪ |
نوع المبرد | RS058F |
استهلاك ثابت للطاقة | ≤7 واط |
أقصى استهلاك للطاقة | ≤17 واط |
مزود الطاقة | 24 فولت تيار مستمر |
وقت التبريد | ≤6 دقيقة |
وزن | ≤600 جرام |
الأبعاد (مم) | 149 × 58.5 × 71 |
درجة حرارة العمل | -45 درجة مئوية ~ + 71 درجة مئوية |
يستخدم كاشف الأشعة تحت الحمراء المبرد بالتبريد C1212M MWIR على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ونظام تحسين رؤية الطيران والحمل متعدد المستشعرات وما إلى ذلك.
1. ما هي الحساسية الحرارية؟
الحساسية الحرارية ، المسماة أيضًا NETD (اختلاف درجة الحرارة المكافئة للضوضاء) ، هي معلمة رئيسية لتقييم كاميرات التصوير الحراري ذات الموجة المتوسطة (MWIR) والموجة الطويلة (LWIR).يرتبط ارتباطًا مباشرًا بالوضوح الذي يتم قياسه بواسطة جهاز التصوير الحراري.إنها قيمة عددية تمثل نسبة الإشارة إلى الضوضاء لفرق درجة الحرارة ويتم قياسها بالملي كلفن (mK).كلما كانت قيمة الحساسية الحرارية أصغر ، كلما زادت الحساسية وكانت الصورة أكثر وضوحًا.
2. ما هي تطبيقات التصوير الحراري؟
يعد قياس درجة الحرارة والتصوير في جميع الأحوال الجوية وظيفتين أساسيتين لتقنية التصوير الحراري بالأشعة تحت الحمراء.تُستخدم المنتجات التي تم تطويرها بناءً على هاتين التقنيتين على نطاق واسع في الأمن والمراقبة ، وحمولات الطائرات بدون طيار ، والتفتيش الصناعي ، ومكافحة الحرائق ، والصيانة التنبؤية ، و ADAS ، والوقاية من الأوبئة ، و AIoT ، إلخ.
