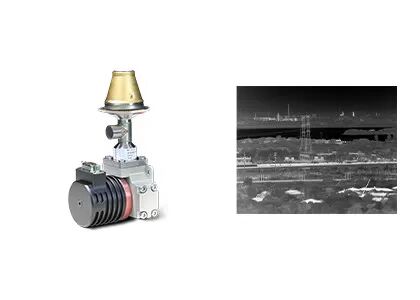

جهاز كشف الأشعة تحت الحمراء المبرد بدقة 1280 × 1024 مقاس 12 ميكرومتر مع مجموعة مبرد ديوار المتكاملة
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| القرار | 1280 × 1024/12 ميكرومتر | NETD | ≤20 م ك (F2 / F4) |
|---|---|---|---|
| النطاق الطيفي | 3.7 ~ 4.8 ميكرومتر ميغاواط | بحجم | 149x58.5x71 ملم |
| تسليط الضوء | كاشف الأشعة تحت الحمراء المبرد Dewar Cooler Assembly,كاشف الأشعة تحت الحمراء المبرد المتكامل,كاشف الأشعة تحت الحمراء المبردة 1280 × 1024 |
||
منتوج وصف
كاشف الأشعة تحت الحمراء المبرد 1280 × 1024 مع مجموعة تبريد ديوار المدمجة
C1212M MWIR بواسطة GST Infrared
صفيف كبير عالي الدقة 1280x1024 / 12μm كاشف الأشعة تحت الحمراء المبرد MCT للحصول على تصوير حراري واضح
وصف المنتج
C1212M MWIR هو أحد أجهزة الكشف عن الأشعة تحت الحمراء ذات الطول الموجي المتوسط المبرد HgCdTe / MCT التي طورتها شركة Global Sensor Technology (GST).
كاشف الأشعة تحت الحمراء المبرد C1212M يتميز بالدقة العالية والأداء العالي والموثوقية العالية.فهي توفر أربعة أضعاف عدد البكسل في نفس منطقة الصورة النشطة مثل المنتجات التقليدية ذات الحجم 640 × 512.يوفر حجم البكسل المنخفض الذي يبلغ 12 ميكرومترًا دقة مكانية أفضل ويطابق تركيز العدسة البصرية الأقصر لتحقيق مهمة النطاق نفسها.يعد الطراز C1212M خيارًا مثاليًا للتطبيقات التي تتطلب أداء فائقًا بعيد المدى والتعرف على تفاصيل الصورة.
الخصائص الرئيسية
أداء مذهل
• دقة تبلغ 1280 × 1024 لرؤية أوسع ومسافة أطول
• حجم البكسل 12 ميكرومتر للحصول على دقة مكانية أفضل
صورة حادة وواضحة
• حساسية حرارية عالية
• التوحيد الجيد ، معدل البكسل الفعال ＞ 99.5٪
مصممة لتطبيقات محددة
• يمكن تخصيص رقم F
• ضمان استمرار التوريد
مواصفات المنتج
| نموذج | C1212M ميغاواط |
| مواد | MCT |
| القرار | 1280 × 1024 |
| مساحة وحدة الصورة | 12 ميكرومتر |
| النطاق الطيفي | 3.7 ميكرومتر ～ 4.8 ميكرومتر ميغاواط |
| نمط العمل | لقطة ، وضع تكامل ITR / IWR ؛وضع الويندوز؛مكافحة التفتح |
| قدرة الشحن | 6.75Me- / 4.8Me- (ITR) 5.25Me- / 3.3Me- (IWR) |
| النطاق الديناميكي | وضع ITR≥80dB وضع IWR≥76dB |
| عدد المخرجات | 4 أو 8 ؛ما يصل إلى 20 ميجا بكسل / ثانية لكل إخراج |
| NETD | ≤20 م ك (F2 / F4) |
| معدل البكسل الفعال | ≥99.5٪ |
| عدم انتظام الاستجابة | ≤8٪ |
| نوع المبرد | RS058F |
| استهلاك ثابت للطاقة | ≤7 واط |
| أقصى استهلاك للطاقة | ≤17 واط |
| مزود الطاقة | 24 فولت تيار مستمر |
| وقت التبريد | ≤6 دقيقة |
| وزن | ≤600 جرام |
| الأبعاد (مم) | 149 × 58.5 × 71 |
| درجة حرارة العمل | -45 درجة مئوية ~ + 71 درجة مئوية |
تطبيقات صناعية
يستخدم كاشف الأشعة تحت الحمراء المبرد بالتبريد C1212M MWIR على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ونظام تحسين رؤية الطيران والحمل متعدد المستشعرات وما إلى ذلك.
ملف الشركة
أسئلة وأجوبة
1. ما هي الحساسية الحرارية؟
الحساسية الحرارية ، المسماة أيضًا NETD (اختلاف درجة الحرارة المكافئة للضوضاء) ، هي معلمة رئيسية لتقييم كاميرات التصوير الحراري ذات الموجة المتوسطة (MWIR) والموجة الطويلة (LWIR).يرتبط ارتباطًا مباشرًا بالوضوح الذي يتم قياسه بواسطة جهاز التصوير الحراري.إنها قيمة عددية تمثل نسبة الإشارة إلى الضوضاء لاختلاف درجة الحرارة ويتم قياسها بالملي كلفن (mK).كلما كانت قيمة الحساسية الحرارية أصغر ، كلما زادت الحساسية وكانت الصورة أكثر وضوحًا.
2. ما هو كاشف MCT / HgCdTe؟
يشير MCT ، المعروف أيضًا باسم HgCdTe ، إلى Mercury-Cadmium-Tellurid وهو مركب كيميائي من تيلورايد الكادميوم (CdTe) وتيلورايد الزئبق (HgTe) ومادة شائعة في أجهزة الكشف الضوئي.كاشف MCT / HgCdTe هو كاشف ضوئي يعمل في بيئة شديدة البرودة ويمكنه اكتشاف الأشعة تحت الحمراء.إنها أكثر حساسية من المستشعرات الحرارية.
3. ما هو كاشف T2SL؟
يشير T2SL إلى Type-II Superlattice ، وهي مادة اصطناعية ذات نمو متغاير دوري متغاير بحجم نانومتر.تتميز بالتوحيد العالي والخصائص البصرية الفائقة ، مثل الكتلة الفعالة للإلكترون الكبيرة ، ومعامل الامتصاص الكبير والكفاءة الكمية العالية.بالمقارنة مع كاشف الأشعة تحت الحمراء MCT ، فإن كاشف الأشعة تحت الحمراء T2SL يتمتع بتوحيد جيد للمواد ، وتكلفة منخفضة ، وأداء مشابه لكاشف الأشعة تحت الحمراء MCT في نطاق الموجة المتوسطة والطويلة ، ولكنه يتمتع بمزايا رائعة في نطاق الموجة الطويلة جدًا.
