كاشف الأشعة تحت الحمراء LWIR مبرد 640x512 / 15 ميكرومتر مدمج في أنظمة EO-IR
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | C615S LWIR |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| دقة | 640x512 | درجة البكسل | 15 ميكرومتر |
|---|---|---|---|
| استهلاك طاقة مستقر | ＜ 8 واط | حساسية عالية | NETD≤25mK |
| النطاق الطيفي | 3.7~4.8μm (MW); 3.7 ~ 4.8 ميكرومتر (ميغاواط) ؛ 7.7~9.5 (LW) 7.7 ~ 9.5 (LW) | مقاس | 142x58.5x71 ملم |
| إبراز | كاشف الأشعة تحت الحمراء 15uM LWIR,كاشف الأشعة تحت الحمراء 640x512 LWIR,كاشفات الأشعة تحت الحمراء المبردة بنفايات |
||
منتوج وصف

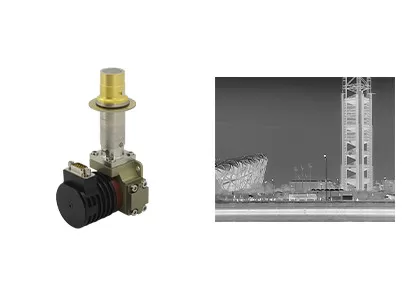

كاشف الأشعة تحت الحمراء المبرد 640x512 / 15μm LWIR متكامل في أنظمة EO-IR
وصف المنتج

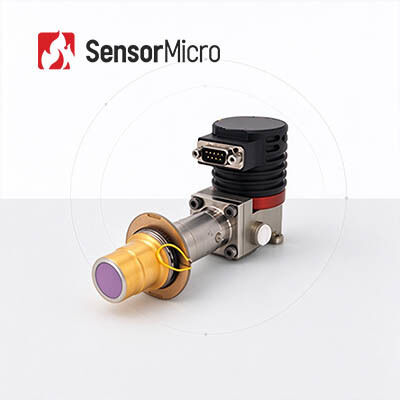

تجمع مكبّر التبريد المتكامل C615S LWIR هو واحد من أجهزة الكشف عن الأشعة تحت الحمراء المبردة T2SL التي طورتها SensorMicro. هو 640x512 / 15μm Type II Superlattice (T2SL) ،مجموعة مكاملة لبرودة الكاشف (IDCA)، مصممة لفرق موجات الأشعة تحت الحمراء الطويلة 7.7 ~ 9.5μm عالية الأداء (LWIR).
مع دقة 640x512 وتخفيض مساحة البكسل إلى 15μm ، يوفر تجمع مكبّل لـ C615S LWIR التجميع البارد للـ dewar صورة واضحة وأداء متفوق.الكفاءة الكمية العالية، معدل إطار عال، حساسية عالية، ضوضاء منخفضة، أفضل عدم توحيد الخ.
كمستشعر LWIR ، يقدم أداءً عالياً في ظل ظروف المناخ الرملي أو الغبار ولن يتأثر بضوء الشمس المتوهج أو أي شعلة ذات درجة حرارة عالية.
الخصائص الرئيسية
- الدقة: 640 × 512
- مساحة البكسل: 15 ميكرو مترا
- حساسية عالية
- تأثير تصوير جيد
- ضجيج منخفض
- أداء مستقر
- غير متساوية ممتازة
مواصفات المنتج
| النموذج | C615S LWIR |
| المواد | T2SL |
| القرار | 640x512 |
| مساحة البكسل | 15um |
| النطاق الطيفي | 7.7 ميكروميتر 9.5 ميكروميتر LW |
| وضع العمل | صورة فورية؛ وضع إدماج ITR و Interlace Binning؛ وضع Windows؛ مكافحة الإزهار |
| قدرة الشحن | إيتر: 12.22Me-/6.67Me- التشابك: 24.44Me-/13.33Me- |
| النطاق الديناميكي | ITR: ≥76dB التشابك: ≥77dB |
| قناة الخروج | 4؛ تصل إلى 22.5 مبيكسيل/ثانية لكل مخرج |
| NETD | ≤30mK ((F2 ITR) ≤25mK ((F2 التعبئة المتداخلة) |
| معدل البكسل الفعال | ≥99.5% |
| عدم توحيد الاستجابة | ≤ 8% |
| نوع المبرد | RS058 |
| استهلاك طاقة ثابت | < 8W |
| أقصى استهلاك للطاقة | < 17 واط |
| إمدادات الطاقة | 24 فولت DC |
| وقت التبريد | <5 دقيقة30 ثانية |
| الوزن | ≤ 600 غرام |
| الأبعاد (ملم) | 148x58.5x71 |
| درجة حرارة العمل | -45°C ~ +71°C |
التطبيقات الصناعية
يتم استخدام كاشف الأشعة تحت الحمراء المبرد LWIR C615S على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ، ونظام تعزيز رؤية الطيران ، والحمولة المفيدة متعددة أجهزة الاستشعار وما إلى ذلك.
حولنا
رؤيتنا: دفع حدود الإحساس وتغيير الطريقة التي يتواصل بها الناس مع العالم من حولهم.
رسالتنا: استغلال قوة تكنولوجيا الاستشعار بالأشعة تحت الحمراء لتحويل الصناعات في جميع أنحاء العالم، مما يتيح اتخاذ قرارات أكثر ذكاءً، وبيئات أكثر أمانًا، ومستقبل أكثر اتصالًا.
قيمتنا: لخلق تكنولوجيا تحت الحمراء المتقدمة التي تجعل العالم مكانا أفضل.
الأسئلة الشائعة
1ما هي الحساسية الحرارية؟
الحساسية الحرارية ، والتي تسمى أيضًا NETD (اختلاف درجة الحرارة المكافئة للضوضاء) ، هي معيار رئيسي لتقييم كاميرات التصوير الحراري المتوسطة الموجة (MWIR) والموجة الطويلة (LWIR).وترتبط مباشرة بالوضوح الذي يقاس بواسطة آلة تصوير الحرارةهي قيمة رقمية تمثل نسبة الإشارة إلى الضوضاء لفرق درجة الحرارة ويتم قياسها في ملي كلفين (mK). كلما كانت قيمة الحساسية الحرارية أقل ،كلما كانت الحساسية أعلى وكلما كانت الصورة أكثر وضوحاً.
2ما هي تطبيقات التصوير الحراري؟
قياس درجة الحرارة والتصوير في جميع الأحوال الجوية هما وظيفتان أساسيتان لتكنولوجيا التصوير الحراري بالأشعة تحت الحمراء.المنتجات التي تم تطويرها على أساس هاتين التقنيتين تستخدم على نطاق واسع في مجال الأمن والمراقبة، حمولات الطائرات بدون طيار ، التفتيش الصناعي ، مكافحة الحرائق ، الصيانة التنبؤية ، ADAS ، الوقاية من الأوبئة ، AIoT الخ.
