15μM 640x512 كاشف الأشعة تحت الحمراء المبرد MWIR لنظام المراقبة عن بعد

مكان المنشأ ووهان ، مقاطعة هوبي ، الصين
اسم العلامة التجارية GST
إصدار الشهادات ISO9001:2015; RoHS; Reach
رقم الموديل C615M MWIR
الحد الأدنى لكمية 1 قطعة
الأسعار Negotiable
شروط الدفع L / C ، T / T

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
القرار 640 × 512/12 ميكرومتر NETD ≤17mK (F2); ≤17mK (F2) ؛ ≤18mK (F4) ≤18 م ك (F4)
النطاق الطيفي 8 ~ 14 ميكرومتر 3.7 ~ 4.8 ميكرومتر ميغاواط درجة حرارة التشغيل -45 درجة مئوية ~ + 71 درجة مئوية
تسليط الضوء

كاشف الأشعة تحت الحمراء المبرد MWIR

,

كاشف الأشعة تحت الحمراء MWIR المبرد 640x512

,

كاشف الأشعة تحت الحمراء المبرد 15uM

اترك رسالة
منتوج وصف

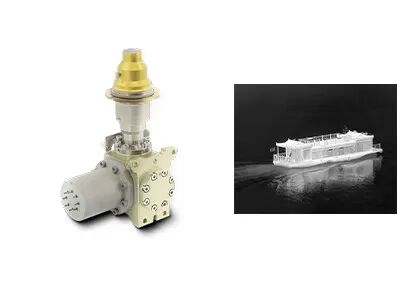

15μM 640x512 كاشف الأشعة تحت الحمراء المبرد MWIR لنظام المراقبة عن بعد

حول كاشف الأشعة تحت الحمراء المبرد C615M



حساسية عالية 640x512 / 15μm MWIR كاشف الأشعة تحت الحمراء المبرد مع RS058 مبرد ستيرلينغ متكامل



وصف المنتج



يعد C615M MWIR أحد أجهزة الكشف عن الأشعة تحت الحمراء المبردة HgCdTe / MCT التي طورتها شركة Global Sensor Technology (GST).إنه مزود بمواصفات 640x512 @ 15μm الأكثر شيوعًا لجميع التطبيقات الممكنة تقريبًا مثل نظام المراقبة طويل المدى وأجهزة التصوير الحرارية المحمولة وكاميرات اكتشاف تسرب الغاز وما إلى ذلك.



C615M RS058 قابل للتبديل مع معظم المنتجات السائدة مثل برج العقرب عند تكوينه باستخدام مبرد ستيرلينغ RS058 المدمج.يتشابه تصميم ديوار ، والبُعد الأكثر برودة ، والواجهة الميكانيكية / الكهربائية تقريبًا بحيث لا يحتاج مدمجو الكاميرا إلا إلى إخراج نظيرهم القديم المعيب وتوصيل C615M RS058 القابلة للتبديل بسهولة لمزيد من التكوين الداخلي.



 الخصائص الرئيسية



- الدقة: 640x512

- مسافة البكسل: 15 ميكرومتر

- حساسية عالية

- تصميم مضغوط

- وزن خفيف

- استهلاك منخفض للطاقة



مواصفات المنتج



نموذج C615M ميغاواط
مواد MCT
القرار 640 × 512
مساحة وحدة الصورة 15 ميكرومتر
النطاق الطيفي 3.7 ميكرومتر ~ 4.8 ميكرومتر ميغاواط
نمط العمل لقطة ، وضع تكامل ITR / IWR ؛وضع الويندوز؛مكافحة التفتح
قدرة الشحن 9.1Me- / 6.5Me- (ITR)
7.8Me- / 5.2Me- (IWR)
النطاق الديناميكي ≥ 75 ديسيبل
عدد المخرجات 4 ؛ما يصل إلى 10 ميجا بكسل / ثانية لكل إخراج
NETD F2: ≤17mK
F4: ≤18 مللي كلفن
معدل البكسل الفعال ≥99.5٪
عدم انتظام الاستجابة ≤8٪
نوع المبرد RS058 / RS046
استهلاك ثابت للطاقة شوق
≤5W@RS046
أقصى استهلاك للطاقة ≤12W @ RS058
≤11W @ RS046
مزود الطاقة RS058: 24 فولت تيار مستمر
RS046: 32 فولت تيار مستمر
وقت التبريد ≤6min @ rs058
≤5min30s @ rs046
وزن ٦٠٠ غرام
≤350g @ rs046
الأبعاد (مم) RS046: 122 × 46.3 × 82
RS058: 147 × 58.5 × 71.5 سم
درجة حرارة العمل -45 درجة مئوية ~ + 71 درجة مئوية



تطبيقات صناعية


يستخدم كاشف الأشعة تحت الحمراء المبرد بالتبريد C615M MWIR على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ونظام تحسين رؤية الطيران والحمل متعدد المستشعرات وما إلى ذلك.

15μM 640x512 كاشف الأشعة تحت الحمراء المبرد MWIR لنظام المراقبة عن بعد 0



حول تكنولوجيا الاستشعار العالمية


15μM 640x512 كاشف الأشعة تحت الحمراء المبرد MWIR لنظام المراقبة عن بعد 1


أسئلة وأجوبة



1. ما هي الحساسية الحرارية؟

الحساسية الحرارية ، المسماة أيضًا NETD (اختلاف درجة الحرارة المكافئة للضوضاء) ، هي معلمة رئيسية لتقييم كاميرات التصوير الحراري ذات الموجة المتوسطة (MWIR) والموجة الطويلة (LWIR).يرتبط ارتباطًا مباشرًا بالوضوح الذي يتم قياسه بواسطة جهاز التصوير الحراري.إنها قيمة عددية تمثل نسبة الإشارة إلى الضوضاء لاختلاف درجة الحرارة ويتم قياسها بالملي كلفن (mK).كلما كانت قيمة الحساسية الحرارية أصغر ، كلما زادت الحساسية وكانت الصورة أكثر وضوحًا.



2. ما هي تطبيقات التصوير الحراري؟

يعد قياس درجة الحرارة والتصوير في جميع الأحوال الجوية وظيفتين أساسيتين لتقنية التصوير الحراري بالأشعة تحت الحمراء.تُستخدم المنتجات التي تم تطويرها بناءً على هاتين التقنيتين على نطاق واسع في الأمن والمراقبة ، وحمولات الطائرات بدون طيار ، والتفتيش الصناعي ، ومكافحة الحرائق ، والصيانة التنبؤية ، و ADAS ، والوقاية من الأوبئة ، و AIoT ، إلخ.
