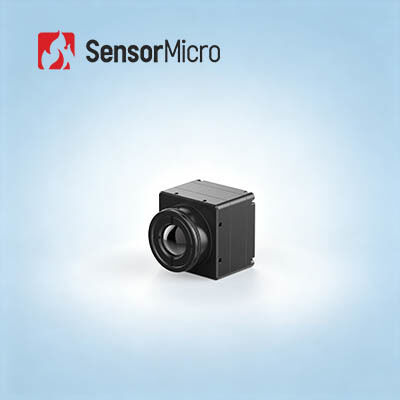

كاميرا حرارية حرارية FPA غير مبردة بقوة 400x300 17um
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة 417G2 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| دقة | 384x288 /17 ميكرومتر | NETD | ≤50 م ك |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | مقاس | 21 × 22.3 × 15.6 ملم (مع عدسة 9.1 ملم) |
| نطاق درجة الحرارة | -20 درجة مئوية ~ +550 درجة مئوية (قابل للتخصيص) | دقة درجة الحرارة | ±3°C أو ±3% |
| إبراز | كاميرا حرارية أساسية FPA,نواة كاميرا حرارية FPA غير مبردة,كاميرا حرارية أساسية 400x300 |
||
منتوج وصف
الكاميرا الحرارية الحرارية غير المبردة FPA Core 400x300 17um
وصف المنتج
وحدة الأشعة تحت الحمراء غير المبردة COIN417G2 هي نسخة جيل جديد من وحدة الكاميرا بالأشعة تحت الحمراء COIN417. إنه يدمج كاشف التصوير بالأشعة تحت الحمراء لحزمة مستوى الرقاقة (WLP) 400x300/17μm، ودائرة معالجة الإشارات عالية الأداء وخوارزمية معالجة الصور.تم تحسين الأداء الأساسي للأشعة تحت الحمراء بشكل أكبر من خلال شريحة ASCI التي تمت ترقيتها. علاوة على ذلك، يزيد أداء الصورة بنسبة 30% باستخدام خوارزمية معالجة الصور المتقدمة.
تتميز وحدة الأشعة تحت الحمراء COIN417G2 بعرض صور حرارية حادة ونقية وحجم صغير وتكلفة منخفضة. كما أن لديها وظيفة التصوير الحراري الاختيارية مع نطاق قياس من -20 درجة مئوية إلى 550 درجة مئوية لقياس درجة الحرارة الصناعية.
حتى الآن، قدمنا لعملائنا العديد من حلول التصوير الحراري بالأشعة تحت الحمراء الناضجة والمستقرة. من الأسهل دمج الوحدة العامة للتصوير الحراري من سلسلة COIN في المزيد من المنتجات الطرفية وتقليل التكلفة للعملاء بشكل كبير.
يمكن استخدام الوحدة الحرارية COIN417G2 في التصوير الحراري، ومراقبة الأمن، ومكافحة الحرائق والإنقاذ، والأماكن الخارجية، والذكاء الاصطناعي للأشياء، والأجهزة الذكية، وحمولة الطائرات بدون طيار، وأجهزة مساعدة السائق المتقدمة وما إلى ذلك.
الميزات الرئيسية
- الحجم الصغير: 25.4 × 25.4 × 29.3 ملم (مع عدسة 9.1 ملم)
- الوزن الخفيف: 29 جرام ± 3 جرام (مع عدسة 9.1 ملم)
- NETD ≥40mk النموذجي
- تحسين جودة الصورة
- استهلاك منخفض للطاقة
- التطور السريع والتكامل
مواصفات المنتج
| نموذج | عملة417G2/ر |
| أداء كاشف الأشعة تحت الحمراء | |
| مادة | VOx |
| دقة | 400×300 |
| درجة البكسل | 17 ميكرومتر |
| المدى الطيفي | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD نموذجي | ≥40 مللي كلفن |
| معالجة الصور | |
| معدل الإطار | 50 هرتز/30 هرتز/25 هرتز |
| وقت البدء | 3ث |
| فيديو تناظري | بال/NTSC |
| الفيديو الرقمي | الخام/YUV/BT656 |
| خوارزمية الصورة | تصحيح عدم التوحيد (NUC) تقليل الضوضاء ثلاثية الأبعاد (3DNR) تقليل الضوضاء ثنائي الأبعاد (DNS) ضغط النطاق الديناميكي (جمهورية الكونغو الديمقراطية) تحسين الحافة (EE) |
| التكبير الرقمي | تكبير مستمر بمعدل 1X~8X، حجم الخطوة 1/8 (مخرج YUV) |
| عرض الصور | أسود حار/أبيض حار/لون زائف |
| برامج الكمبيوتر | |
| برامج المحكمة الجنائية الدولية | التحكم في الوحدة وعرض الفيديو |
| المواصفات الكهربائية | |
| الواجهة الخارجية القياسية | 50Pin_HRS: DF40C-50DP-0.4V(51)، (HRS، ذكر) |
| لوحة تمديد USB | النوع-C |
| واجهة الاتصالات | تي تي ال-232/USB2.0 |
| واجهة الفيديو الرقمية | CMOS8/CMOS16/LVDS/USB2.0 |
| جهد الإمداد | 4 ~ 5.5 فولت |
| استهلاك الطاقة النموذجي | 0.7 واط |
| قياس درجة الحرارة | |
| نطاق درجة حرارة التشغيل | -10 درجة مئوية ~ +50 درجة مئوية |
| نطاق قياس درجة الحرارة | -20 درجة مئوية ~ 150 درجة مئوية، 0 درجة مئوية ~ 550 درجة مئوية؛ دعم التخصيص والتوسع |
| دقة قياس درجة الحرارة | أكبر من ±3°C أو ±3% |
| قياس درجة الحرارة الإقليمية | دعم الحد الأقصى والحد الأدنى ومتوسط قيمة درجة الحرارة الإقليمية الإخراج |
| SDK | ويندوز / لينكس / أرم؛ تحقيق تحليل دفق الفيديو والتحويل من اللون الرمادي إلى درجة الحرارة |
| الخصائص البدنية | |
| الحجم (مم) | 25.4×25.4×29.3 (مع عدسة 9.1 ملم) 25.4×25.4×41.2 (مع عدسة 13 ملم) 25.4×25.4×40 (مع عدسة 19 ملم) |
| وزن | 29 جرام ± 3 جرام (مع عدسة 9.1 ملم) 42 جرام ± 3 جرام (مع عدسة 13 ملم) 44 جرام ± 3 جرام (مع عدسة 19 ملم) |
| القدرة على التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| رطوبة | 5% ~ 95%، غير التكثيف |
| اهتزاز | 5.35 جرام، 3 محاور |
| صدمة | موجة نصف جيبية، 40 جم/11 مللي ثانية، 3 محاور، 6 اتجاهات |
| الشهادات | ROHS2.0/الوصول |
| بصريات | |
| عدسة اختيارية | الحرارية الثابتة: 9.1 ملم / 13 ملم / 19 ملم |
| مستوى الحماية | IP67 |
تطبيقات الأشعة تحت الحمراء
مزايانا
الأسئلة الشائعة
1. ما هو اللون الزائف؟
اللون الزائف، ويسمى أيضًا اللون الزائف، يمكن تحويل التوزيع الحراري للأشياء إلى صور مرئية بواسطة نظام التصوير الحراري بالأشعة تحت الحمراء وعرضها على الشاشة بمستوى رمادي أو لون زائف. وبالتالي يمكن الحصول على توزيع درجة حرارة الأجسام. لتسهيل قيام الأشخاص بتحليل الصورة الحرارية بصريًا بسهولة، يتم تمثيلها باستخدام ألوان زائفة تمثل الفرق في درجة الحرارة.
2. ما هو عدد الألوان الزائفة التي يمكن أن تقدمها وحدة التصوير الحراري لدينا؟
- وايت هوت
- الحمم البركانية
- القوس الحديدي
- مكواة ساخنة
- طبي
- القطب الشمالي
- قوس قزح1
- قوس قزح 2
- ريد هوت
- وايت هوت
