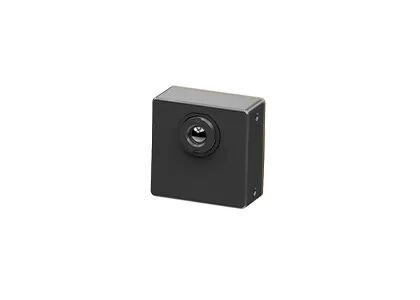

وحدة كاميرا حرارية غير مبردة 256x192 / 12 ميكرومتر لـ AIoT
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | COIN212 / ر |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| نطاق درجة الحرارة | -20 درجة مئوية ~ +150 درجة مئوية (قابل للتخصيص) | دقة | 256x192/12 ميكرومتر |
|---|---|---|---|
| معدل الإطارات | 25 هرتز / 30 هرتز / 50 هرتز / 60 هرتز | NETD | ＜ 40 مليون كلفن |
| النطاق الطيفي | 8 ~ 14 ميكرومتر | استهلاك الطاقة النموذجي | ＜ 0.4W |
| إبراز | وحدة الكاميرا الحرارية غير المبردة 256x192,وحدة الكاميرا الحرارية 12uM,وحدة الكاميرا الحرارية بالأشعة تحت الحمراء AIoT |
||
منتوج وصف
COIN212/R وحدة الكاميرا تحت الحمراء الصغيرة
سعر معقول وحدة الكاميرا الحرارية غير المبردة 256x192 / 12μm لـ AIoT
وصف المنتج
COIN212/R هي واحدة من أساسية كاميرات التصوير الحراري من سلسلة COIN التي طورتها SensorMicro. إنها تدمج حزمة مستوى رقاقة 256x192 / 12μm (WLP) كاشف الأشعة تحت الحمراء VOx غير المبرد ،دائرة معالجة إشارات عالية الأداء وخوارزمية معالجة الصوريحتوي على وظيفة حرارية اختيارية مع نطاق قياس من -20 °C ~ 150 °C لقياس درجة الحرارة الصناعية أو الجسم.
Its lightweight and flexible features with various industry standard interfaces make this small infrared camera module beneficial to OEM customers for secondary development and integration in all kinds of thermal imagers and infrared thermographic cameras.
حتى الآن، قمنا بتزويد عملائنا بمختلف حلول تكامل وحدات الحرارة تحت الحمراء الناضجة والمستقرة.من السهل دمج وحدة الكاميرا الحرارية تحت الحمراء من سلسلة COIN في المزيد من المنتجات النهائية ويقلل من تكلفة العملاء بشكل كبير.
الخصائص الرئيسية
- الحجم الصغير: 20x20x10.4ملم
- NETD<40mk
- وزن خفيف < 8 غرام
- استهلاك طاقة منخفض
- التنمية السريعة والتكامل
مواصفات المنتج
| النموذج | COIN212/R |
| أداء كاشف الأشعة تحت البنفسجية | |
| القرار | 256×192 |
| مساحة البكسل | 12μm |
| النطاق الطيفي | 8~14μm |
| NETD | <40mk |
| معالجة الصور | |
| معدل الإطار | 25 هرتز/30 هرتز/50 هرتز/60 هرتز |
| وقت البدء | <3s |
| الفيديو التناظري | PAL/NTSC |
| الفيديو الرقمي | RAW/YUV/BT656 |
| وضع الضبابية | خطية/مخطط/مختلطة |
| زيادة الرقمية | 1 ~ 8X تكبير مستمر، حجم خطوة 1/8 |
| عرض الصورة | الأسود الساخن / الأبيض الساخن / لون مزيف |
| توجيه الصورة | أفقياً/عمودياً/شمالياً |
| خوارزمية الصورة | NUC/AGC/IDE/DNR |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | 30pin_HRS |
| طريقة الاتصال | RS232-TTL، 115200bps |
| فولتاج التغذية | 3.5~5.5فولت |
| استهلاك الطاقة النموذجي | <0.4 واط |
| قياس الحرارة | |
| نطاق درجة حرارة العمل | -10°C~50°C |
| نطاق قياس الحرارة | -20°C~150°C، 100°C~550°C |
| دقة الحرارة | ±3 درجة مئوية أو ±3٪ (خذ القيمة القصوى) |
| SDK | دعم ARM / Windows / Linux SDK ، التصوير الحراري بالكامل |
| الخصائص الجسدية | |
| الأبعاد (ملم) | 20x20x10.4 (مع العدسة) |
| الوزن | 7.5g±0.5g (مع العدسة) |
| التكيف مع البيئة | |
| درجة حرارة العملية | -40°C ~ +70°C |
| درجة حرارة التخزين | -45°C ~ +85°C |
| الرطوبة | 5% إلى 95%، غير مكثفة |
| اهتزاز | اهتزاز عشوائي 5.35grms، 3 محور |
| الصدمة | موجة نصف الجانب ، 40g / 11ms ، 3 محور 6 الاتجاه |
| البصريات | |
| العدسة الاختيارية | التركيز الثابت: 3.2 ملم |
التطبيقات الصناعية
ويتم استخدام وحدة الكاميرا الحرارية تحت الحمراء COIN212/R على نطاق واسع في التصوير الحراري والأمن والمراقبة والخارج وإطفاء الحرائق والإنقاذ وAIoT والأجهزة الذكية والحمولة المفيدة للطائرات بدون طيار وADAS وما إلى ذلك.
خدمة مخصصة
تخصيص المنتج: ضبط التكوينات وتكييف الخوارزميات لتلبية المتطلبات الخاصة بالصناعة
الدعم التقني في الموقع والتدريب: توفير العملاء الأساسيين مع عملية على إعداد النظام والتدريب التشغيلي
الابتكار المشترك للمنتجات والأسواق الجديدة: التعاون مع العملاء لتطوير حلول تطبيقات تحت الحمراء المبتكرة
الأسئلة الشائعة
1ما هو "اللون الزائف"؟
اللون الزائف، يُطلق عليه أيضاً اللون الخاطئيمكن تحويل التوزيع الحراري للأجسام إلى صور بصرية بواسطة نظام التصوير الحراري بالأشعة تحت الحمراء وعرضها على الشاشة في مستوى الرمادي أو اللون الزائفوبالتالي يمكن الحصول على توزيع درجة حرارة الأشياء.لجعله أسهل للناس لتحليل بسهولة صورة حرارية بصريا يتم تمثيلها باستخدام ألوان كاذبة تمثل الفرق في درجة الحرارة.
2كم عدد الألوان الزائفة التي يمكن أن تقدمها وحدة التصوير الحراري SensorMicro؟
-أبيض ساخن
- الحمم البركانية
- قوس حديدي
- حديد ساخن
- طبية
- القطب الشمالي
- قوس قزح1
- قوس قزح2
- ريد هوت
-أبيض ساخن
