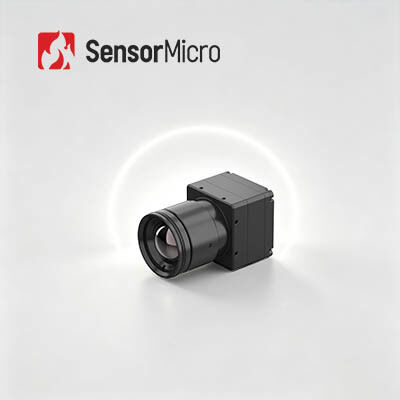

وحدة التصوير الحراري الإشعاعي LWIR VOx مع 640x512/12μm للرؤية الصناعية
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة612RG2 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640x512 | استهلاك الطاقة | 0.65 واط |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| NETD | ≥25mK/F1.0/25 درجة مئوية | معدل الإطار | 25 هرتز/30 هرتز |
| إبراز | وحدة التصوير الحراري VOx,وحدة التصوير الحراري LWIR 12um,وحدة التصوير الحراري LWIR VOx |
||
منتوج وصف
وحدة التصوير الحراري الإشعاعي LWIR VOx بدقة 640x512/12 ميكرومتر للرؤية الصناعية
نظرة عامة على المنتج
COIN612RG2 هي نواة كاميرا مصغرة عالية الأداء لقياس درجة الحرارة بالأشعة تحت الحمراء مصممة للتطبيقات الصناعية. وهي مجهزة بكاشف ApexCore عالي الدقة بدقة 640 * 512، وتوفر تصويرًا حراريًا فائق الوضوح مع NETD ≤ 25mK وقياس دقيق لدرجة الحرارة بدقة تصل إلى ± 2 درجة مئوية أو ± 2٪. حجمها الصغير جدًا وتصميمها خفيف الوزن واستهلاكها المنخفض للطاقة يجعلها مثالية للدمج في مختلف الأجهزة الذكية. بدعم واجهات متعددة وعدسات قابلة للتخصيص مع الحد الأدنى من صعوبة التطوير الثانوي، هذه الوحدة مثالية للتصوير الحراري الصناعي والتحكم في العمليات وتطبيقات التصنيع الذكي.
الميزات الرئيسية
- وظائف شاملة: تم تطويره باستخدام كاشف الأشعة تحت الحمراء على مستوى الرقاقة ApexCore مع NETD ≤ 25mK
- معالجة صور متقدمة: يجمع بين مصفوفة البؤرة المستوية (FPA) شائعة الاستخدام والخوارزميات المتقدمة لتحسين جودة الصورة
- قياس دقيق لدرجة الحرارة: دقة تصل إلى ± 2 درجة مئوية أو ± 2٪، تدعم نطاقات من -20 درجة مئوية إلى 150 درجة مئوية و 100 درجة مئوية إلى 550 درجة مئوية مع امتدادات قابلة للتخصيص
- تصميم مدمج: الأبعاد: 25.4 * 25.4 * 15.7 ملم، الوزن: 15 ± 1 جرام
- استهلاك طاقة منخفض: استهلاك طاقة نموذجي ≤ 0.65 واط
- تكوينات متعددة: عدسات بصرية اختيارية لتلبية متطلبات التطبيقات المتنوعة
- واجهات مرنة: تدعم واجهات إخراج الصور USB2.0/DVP/LVDS/BT.656
- إخراج بيانات متعدد الاستخدامات: إخراج بيانات صور RAW/YUV/TMP مع تحكم عبر المنفذ التسلسلي
مواصفات المنتج
| الموديل | COIN612RG2 |
|---|---|
| مؤشرات كاشف الأشعة تحت الحمراء |
المادة الحساسة: VOx الدقة: 640 * 512 حجم البكسل: 12 ميكرومتر الاستجابة الطيفية: 8 ميكرومتر ~ 14 ميكرومتر NETD النموذجي: ≤ 25mK/F1.0/25 درجة مئوية |
| معالجة الصور |
معدل إطارات رقمي: 25/30 هرتز وقت البدء: 6 ثوانٍ فيديو تناظري: PAL/NTSC فيديو رقمي: RAW/YUV422/TMP خوارزميات الصور: تصحيح عدم التجانس (NUC)، تقليل الضوضاء ثلاثي الأبعاد (3DNR)، قمع الضوضاء ثنائي الأبعاد (DNS)، ضغط النطاق الديناميكي (DRC)، تحسين الحواف (EE) عرض الصور: 10 أنواع (أبيض ساخن/حمم بركانية/أحمر حديد/حديد ساخن/طبي/قطبي/قوس قزح 1/قوس قزح 2/صبغة/أسود ساخن) |
| كهربائي |
الواجهة الخارجية القياسية: 50 دبوس: DF40C-50DP-0.4V(51)، (HRS، ذكر) لوحة توسيع USB: USB3.0/USB2.0/VPC/USB2.0&VPC واجهة الاتصال: TTL-232/USB2.0 واجهة الفيديو الرقمي: DVP8/DVP16/USB2.0/BT.656/LVDS جهد الإمداد: 4.5~5.5 فولت استهلاك الطاقة النموذجي: 0.65 واط |
| قياس درجة الحرارة |
درجة حرارة التشغيل: -10 درجة مئوية ~ +50 درجة مئوية نطاق قياس درجة الحرارة: -20 درجة مئوية ~ 150 درجة مئوية، 100 درجة مئوية ~ 550 درجة مئوية؛ دعم التخصيص والتوسيع دقة قياس درجة الحرارة: ± 2 درجة مئوية أو ± 2٪ (أيهما أكبر) قياس درجة الحرارة الجزئي: دعم إخراج الحد الأقصى والحد الأدنى ومتوسط قيم مناطق قياس درجة الحرارة SDK: Android/Windows/Linux؛ تحقيق تحليل تدفق الفيديو والتحويل من الرمادي إلى درجة الحرارة |
| ميكانيكي |
حجم النواة العارية: 25.4 * 25.4 * 15.7 ملم وزن النواة العارية: 15 ± 1 جرام |
| التكيف البيئي |
درجة حرارة التشغيل: -40 درجة مئوية ~ +70 درجة مئوية درجة حرارة التخزين: -45 درجة مئوية ~ +85 درجة مئوية الرطوبة: 5%~95%، غير متكثف الاهتزاز: 5.35grms، اهتزاز عشوائي، 3 محاور الصدمة: موجة نصف جيبية، 40 جرام/11 مللي ثانية، اتجاه الصدمة 3 محاور، 6 اتجاهات الشهادات: ROHS2.0/REACH |
| عدسة بصرية |
عدسة بصرية: تركيز ثابت غير حراري: 4.8 ملم/7 ملم/9.1 ملم/13 ملم/19 ملم/25 ملم/35 ملم مستوى الحماية: IP67 (العدسة الأمامية) |
التطبيقات الصناعية
تُطبق وحدة التصوير الحراري COIN612RG2 في التصوير الحراري، والرؤية الصناعية، ومكافحة الحرائق والإنقاذ، والمراقبة الأمنية، والمراقبة الخارجية، ورؤية الآلات، والإلكترونيات الاستهلاكية، والمجالات ذات الصلة.
أسئلة متكررة
ما هو اللون الزائف؟
اللون الزائف، ويسمى أيضًا اللون الكاذب، يحول التوزيع الحراري للأشياء إلى صور مرئية من خلال نظام التصوير الحراري بالأشعة تحت الحمراء، ويتم عرضه على الشاشة بمستوى رمادي أو لون زائف. هذا يتيح تصور توزيع درجة الحرارة عبر الأشياء. لتسهيل تحليل الصور الحرارية، تُستخدم الألوان الكاذبة التي تمثل اختلافات درجة الحرارة للتمثيل المرئي.
كم عدد خيارات الألوان الزائفة التي توفرها وحدة التصوير الحراري GST؟
توفر الوحدة 10 خيارات للألوان الزائفة: أبيض ساخن، حمم بركانية، قوس حديد، حديد ساخن، طبي، قطبي، قوس قزح 1، قوس قزح 2، أحمر ساخن، وأبيض ساخن.
