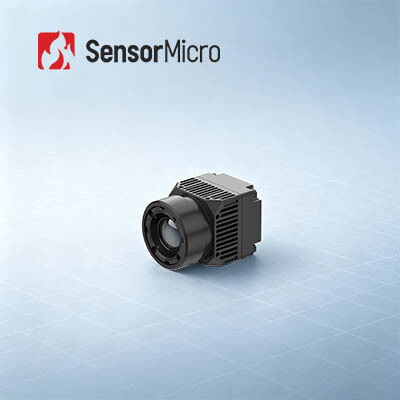

وحدة التصوير الحراري غير المتصلة بدون اتصال مع دقة 640x512 و 8μm Pixel Pitch للحصول على دقة ± 0.5 °C
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | RoHS2.0; Reach |
| رقم الموديل | iHA608W |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640x512 | استهلاك الطاقة | 0.6 واط |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 8 ميكرومتر |
| NETD نموذجي | ≥30 مللي كلفن | معدل الإطار | 25 هرتز |
| إبراز | وحدة التصوير الحراري 17um,وحدة التصوير الحراري غير المبردة 384x288,جوهر الكاميرا الحرارية غير المتصلة غير المبردة |
||
منتوج وصف
وحدة التصوير الحراري غير الملامسة غير المبردة 640x512 8μm
لمحة عامة عن المنتج
iHA608W هو مركز كاميرا تحت الحمراء غير المبرد باستخدام ApexCore 640 × 512 ، كاشف تحت الحمراء بمسافة 8 ميكروميتر من البكسل ، ومُحسَّن للغرض لقياس درجة الحرارة بدون اتصال.ويحقق الوحدة دقة قياس ±0.5 درجة مئوية. الخوارزميات المخصصة لمعالجة الصور الطبية تعمل على تحسين جودة الصور الحرارية.تحقيق تمثيل مرئي لتوزيع درجة حرارة الكائن وتوفير مخرج قياس درجة حرارة كمية مستقرمستفيدة من 8 ميكروميتر من مساحة البكسل ، تحقق الوحدة أبعاد ميكانيكية مصغرة. يتم تنفيذ مخرجات إشارة الفيديو من النوع C وواجهات اتصال البيانات USB2.0 لدمج النظام.مجالات التطبيق المستهدفة تحتوي على معدات التشخيص الطبي، أنظمة فحص صحي للسكان وأنظمة مراقبة درجة حرارة الماشية.
الخصائص الرئيسية
- درجة حرارة عالية الدقة والتصوير الحراري الطبي الأمثل
- الخوارزمية المعدلة لقياس درجة حرارة الجسم دون اتصال؛ دقة القياس تصل إلى ± 0.5 درجة مئوية
- تجميع البصري الطبية المحددة والخوارزميات الصورة المخصصة تحسين تعريف الصورة الحرارية
- خصائص ميكانيكية مصغرة لدمج مضمن
- يتبنى ApexCore 8 ميكرومتر كاشف الأشعة تحت الحمراء غير المبردة لتحقيق تصميم هيكلي مضغوط
- الأبعاد الخارجية: 21 × 21 × 31.5 مم ؛ وزن الوحدة: 25 ± 2 غرام ، قابلة للتطبيق على الأنظمة المدمجة المدمجة
- الدعم الكامل لمواجهة وتطوير البرمجيات
- مخرجات فيديو متكاملة من النوع C وواجهات اتصال USB2.0 لتضمين النظام
- يتم توفير حزم SDK لنظام التشغيل Windows و Android و Linux لتسهيل التطوير الثانوي
مواصفات المنتج
| النموذج | iHA608W |
| أجهزة الكشف عن الأشعة فوق البنفسجية | |
| مواد حساسة | VOx |
| القرار | 640×512 |
| حجم البيكسل | 8μm |
| رد الفعل الطيفي | 8μm ~ 14μm |
| NETD النموذجي | ≤30mK |
| معالجة الصور | |
| معدل الإطار الرقمي | 25 هرتز |
| وقت البدء | ≤6s |
| الفيديو الرقمي | المواد الخام/YUV/TMP |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصورة | طبي / لون مزيف |
| برامج الكمبيوتر | |
| برامج الكمبيوتر | وحدة التحكم و عرض الفيديو |
| قياس الحرارة | |
| درجة حرارة العمل | 10°C~+50°C |
| نطاق قياس الحرارة | 32°C~+42°C |
| دقة قياس الحرارة | ≤±0.5°C (بعد تدفئة لمدة دقيقتين، 23±3°C في البيئة المحيطة، 32-42°C المستهدف) |
| مسافة القياس | 0.5m-5m ؛ يدعم قياس درجة الحرارة عبر SDK |
| SDK | دعم Windows / Android / Linux SDK ، تحقيق تحليل تدفق الفيديو ، التحكم في الوحدة ، قياس درجة حرارة التسلسل الشامل ، تصوير درجة الحرارة ، إعداد نافذة درجة الحرارة ، تكامل متعدد |
| الكهرباء | |
| واجهة خارجية قياسية | USB ((TYPE-C) |
| واجهة الاتصال | USB |
| واجهة الفيديو الرقمية | USB20 |
| فولتاج التغذية | 5 فولت ± 0.5 |
| استهلاك الطاقة النموذجي | 0.6W |
| العدسات البصرية | |
| طول التركيز | 4ملم |
| نوع العدسة | التركيز الثابت |
| (ف/#) | 1 |
| FOV ((H × V) | 69.2 درجة × 55.4 درجة |
| الميكانيكية | |
| الحجم (بما في ذلك العدسة) | 21 ملم × 21 ملم × 31.5 ملم (بما في ذلك عدسة 4 ملم) |
| الوزن (بما في ذلك العدسة) | 25 غرام ± 2 (بما في ذلك عدسة 4 ملم) |
| التكيف مع البيئة | |
| درجة حرارة العمل | -10°C~+50°C |
| درجة حرارة التخزين | -45°C~+85°C |
| الرطوبة | 5٪ إلى 95٪ ، غير مكثفة |
| اهتزاز | 5.35جرام، اهتزاز عشوائي، 3 محورات |
| التأثير | نصف موجة السينوس، 40g / 11ms، اتجاه التأثير، 3 محور، 6 الاتجاه |
| الـ ESD | تفريغ اتصال 6kV؛ تفريغ الهواء 8kV |
| الشهادة | |
| شهادة البيئة | ROHS2.0/REACH |
التطبيقات الصناعية
من المتوقع أن تستخدم الوحدة الحرارية iHA608W على نطاق واسع في مجالات فحص الأمراض والعلاج الطبيعي للطب الصيني التقليدي والفزيوتيرابيا والفحص الصحي وإعادة التأهيل وما إلى ذلك.في الوقت الحاضر والمستقبل.
الخدمة الموحدة
- وثائق كاملة:كتيبات المنتج، أدلة الإعداد، ومراجع الاختيار.
- مساعدة التطوير والاختبار:اختبار نموذج متكامل، تقييم الأداء، والتحقق من المعلمات سهلة.
- مجموعة أدوات المطورين المتقدمة:SDKs، واجهات برمجة التطبيقات، الخوارزميات، وأدوات تحديد الأخطاء للتكامل العميق.
- الدعم الفني عن بعد:دعم 24/7 - استجابة سريعة وحل في الوقت المناسب للمشاكل الحرجة.
- الضمان:أجزاء أصلية و اتباع عملية صارمة لاستعادة أداء مثالي.
الأسئلة الشائعة
1ما هي التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هي طريقة لاستخدام الإشعاع تحت الحمراء والطاقة الحرارية لجمع المعلومات عن الأشياء، من أجل صياغة صور لها،أو الحصول على معلومات درجة حرارة من الأشياء، حتى في بيئات الضوء المنخفض.
2كيف تعمل التصوير الحراري بالأشعة تحت الحمراء؟
نظام التصوير الحراري بالأشعة تحت الحمراء هو كشف غير اتصال سلبي وتحديد تقنية الأشعة تحت الحمراء.ويركز إشعاع الأشعة تحت الحمراء من المشهد على جهاز محورية المصفوفة الكاشف الأشعة تحت الحمراء من خلال نظام الأشعة تحت الحمراء البصرية التي يمكن أن تمر من خلال إشعاع الأشعة تحت الحمراءيُحوّل جهاز الكشف الحراري إشارة الإشعاع ذات الكثافة المختلفة إلى إشارة كهربائية متوافقة، ومن ثم من خلال التضخيم ومعالجة الفيديو،تشكل الصورة تحت الحمراء التي يمكن ملاحظتها بالعين المجردة.
