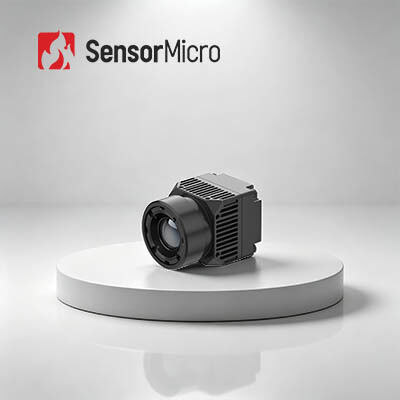

جوهر الكاميرا تحت الحمراء للتصوير الحراري الطبي بدقة 640x512 و 8μm Pixel Pitch لدرجة ± 0.5 °C
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | RoHS2.0; Reach |
| رقم الموديل | iHA608W |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640x512 | استهلاك الطاقة | 0.6 واط |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 8 ميكرومتر |
| NETD نموذجي | ≥30 مللي كلفن | معدل الإطار | 25 هرتز |
| إبراز | كاميرا التصوير الحراري الطبي بالأشعة تحت الحمراء الأساسية,كاميرا الأشعة تحت الحمراء الأساسية 384x288,17um كاميرا حرارية طبية أساسية |
||
منتوج وصف
وحدة كاميرا تصوير حراري طبية بالأشعة تحت الحمراء بدقة 640×512 وحجم بكسل 8 ميكرومتر
نظرة عامة على المنتج
تم تزويد طراز iHA608W بمكشاف أشعة تحت حمراء من نوع ApexCore بدقة 640×512 وحجم بكسل 8 ميكرومتر، وهي وحدة حرارية متخصصة مصممة لقياس درجة حرارة الجسم دون تلامس بدقة ±0.5 درجة مئوية. وتوفر الخوارزميات الطبية المخصصة صوراً حرارية مفصلة وبيانات موثوقة لدرجات الحرارة. كما يحقق تصميم البكسل بحجم 8 ميكرومتر هيكلاً مدمجاً وخفيف الوزن. وتعمل واجهات الفيديو Type-C وUSB2.0 بالإضافة إلى حزمة SDK متعددة المنصات على تبسيط عملية التكامل.
الميزات الرئيسية
- قياس دقيق لدرجة الحرارة دون تلامس بدقة تصل إلى ±0.5 درجة مئوية، وعدسة وخوارزميات بمستوى طبي للحصول على صور حرارية واضحة ودقيقة
- أبعاد مدمجة تبلغ 21×21×31.5 مم ووزن 25±2 جم بفضل مكشاف الأشعة تحت الحمراء ApexCore بحجم بكسل 8 ميكرومتر
- واجهات Type-C وUSB2.0؛ ودعم حزمة SDK لأنظمة Windows وAndroid وLinux للتطوير السريع
مواصفات المنتج
| الطراز | iHA608W |
|---|---|
| مؤشرات مكاشيف الأشعة تحت الحمراء | |
| المادة الحساسة | VOx (أكسيد الفاناديوم) |
| الدقة | 640×512 |
| حجم البكسل | 8 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD النموذجي | ≤30 ميلي كلفن |
| معالجة الصور | |
| معدل الإطارات الرقمي | 25 هرتز |
| وقت بدء التشغيل | ≤6 ثوانٍ |
| الفيديو الرقمي | RAW/YUV/TMP |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصور | طبي / ألوان زائفة |
| برنامج الكمبيوتر | |
| برمجيات الحاسوب | التحكم في الوحدة وعرض الفيديو |
| قياس درجة الحرارة | |
| درجة حرارة التشغيل | 10℃~+50℃ |
| نطاق قياس درجة الحرارة | 32℃~+42℃ |
| دقة قياس درجة الحرارة | ≤±0.5℃ (بعد إحماء لمدة دقيقتين، درجة الحرارة المحيطة 23±3 درجات مئوية، الهدف 32-42 درجة مئوية) |
| مسافة القياس | 0.5 م - 5 م؛ يدعم قياس درجة الحرارة متعدد المسافات عبر حزمة SDK |
| حزمة أدوات تطوير البرمجيات (SDK) | دعم حزمة SDK لأنظمة Windows/Android/Linux، وتحقيق تحليل تدفق الفيديو، والتحكم في الوحدة، والقياس الشامل لدرجة حرارة المصفوفة، والتصوير الحراري، وضبط نافذة درجة الحرارة، والتكامل المتعدد |
| المواصفات الكهربائية | |
| الواجهة الخارجية القياسية | USB(TYPE-C) |
| واجهة الاتصال | USB |
| واجهة الفيديو الرقمي | USB2.0 |
| جهد التزويد | 5V±0.5 |
| الاستهلاك النموذجي للطاقة | 0.6 واط |
| العدسة البصرية | |
| البعد البؤري | 4 مم |
| نوع العدسة | تركيز بؤري ثابت عديم التأثر بالحرارة (Athermal) |
| F/# | 1 |
| مجال الرؤية (أفقي×عمودي) | 69.2°×55.4° |
| المواصفات الميكانيكية | |
| الحجم (يشمل العدسة) | 21 مم × 21 مم × 31.5 مم (بما في ذلك عدسة 4 مم) |
| الوزن (يشمل العدسة) | 25 جم ± 2 (بما في ذلك عدسة 4 مم) |
| التكيف البيئي | |
| درجة حرارة التشغيل | -10℃~+50℃ |
| درجة حرارة التخزين | -45℃~+85℃ |
| الرطوبة | 5%~95%، بدون تكاثف |
| الاهتزاز | 5.35grms، اهتزاز عشوائي، 3 محاور |
| الصدمة | موجة نصف جيبية، 40g/11ms، اتجاه الصدمة، 3 محاور، 6 اتجاهات |
| تفريغ الكهرباء الساكنة (ESD) | تفريغ بالتلامس 6 كيلو فولت؛ تفريغ في الهواء 8 كيلو فولت |
| الشهادات | |
| الشهادات البيئية | ROHS2.0/REACH |
التطبيقات الصناعية
من المتوقع استخدام الوحدة الحرارية iHA608W على نطاق واسع في مجالات فحص الأمراض، والعلاج الطبيعي للطب الصيني التقليدي، والفحص الصحي، وإعادة التأهيل وما إلى ذلك في الوقت الحاضر والمستقبل.
القدرة الإنتاجية
تقنيات مكاشيف الأشعة تحت الحمراء المطورة داخلياً
- مكاشيف أشعة تحت حمراء غير مبردة VOx مقاس 8 بوصات وبدقة تصنيع 0.11 ميكرومتر
- مكاشيف أشعة تحت حمراء مبردة MCT مقاس 8 بوصات وبدقة تصنيع 0.5 ميكرومتر
- مكاشيف أشعة تحت حمراء مبردة T2SL مقاس 8 بوصات وبدقة تصنيع 0.5 ميكرومتر
القدرة الإنتاجية والمزايا
- 6 ملايين مكشاف أشعة تحت حمراء مطور ذاتياً سنوياً
- منشأة تصنيع أشباه الموصلات بمساحة 30,000 متر مربع
- مساحة غرف نظيفة تبلغ 20,000 متر مربع
الأسئلة الشائعة
1. كيف يعمل مقياس الإشعاع الحراري الدقيق (Microbolometer) غير المبرد ذو مصفوفة المستوى البؤري؟
باستخدام مبدأ التأثير الحراري الإشعاعي للأشعة تحت الحمراء، يقوم مكشاف الأشعة تحت الحمراء غير المبرد بتحويل طاقة الإشعاع تحت الأحمر إلى طاقة حرارية من خلال مادة ماصة للأشعة تحت الحمراء، مما يؤدي إلى زيادة درجة حرارة المادة الحساسة. بعد ذلك، تتغير خاصية فيزيائية معينة للمادة الحساسة تبعاً لذلك وتتحول إلى إشارة كهربائية أو إشارة ضوء مرئي عبر آلية تحويل مصممة خصيصاً لتحقيق كشف الجسم أو الهدف.
2. ما هي ميزة مكشاف الأشعة تحت الحمراء غير المبرد؟
لا يحتاج مكشاف المستوى البؤري بالأشعة تحت الحمراء غير المبرد إلى وحدة تبريد ديوار مدمجة (IDCA) ويمكنه العمل في درجة حرارة الغرفة. ويتميز بمزايا مثل سرعة بدء التشغيل، وانخفاض استهلاك الطاقة، وصغر الحجم، وخفة الوزن، والعمر التشغيلي الطويل، والتكلفة المنخفضة وغيرها. وعلى الرغم من أن حساسية مكشاف المستوى البؤري غير المبرد ليست بنفس مستوى المكاشيف المبردة، إلا أنه بعد سنوات من التطوير، أصبح أداؤه مقابل التكلفة أفضل بكثير من المكشاف المبرد، مما يمنحه آفاق تطبيق أوسع بكثير.
