وحدة الكاميرا الحرارية ذات التركيب السريع 640x512 مع 8μm Pitch و ± 0.5 °C الدقة للرعاية الصحية
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | RoHS2.0; Reach |
| رقم الموديل | iHA608W |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640x512 | استهلاك الطاقة | 0.6 واط |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 8 ميكرومتر |
| NETD نموذجي | ≥30 مللي كلفن | معدل الإطار | 25 هرتز |
| إبراز | وحدة كاميرا التصوير الحراري 17UM,وحدة كاميرا التصوير الحراري 384x288,وحدة الكاميرا الحرارية ذات الاندماج السريع |
||
منتوج وصف

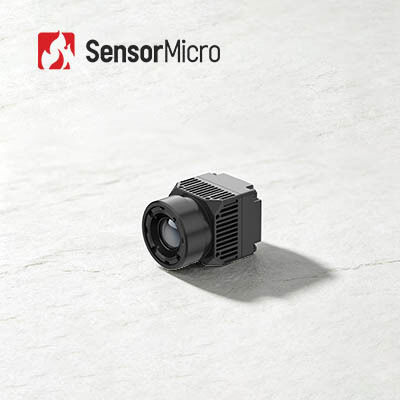

وحدة كاميرا تصوير حراري سريعة التكامل بدقة 640×512 وبحجم بكسل 8 ميكرومتر للرعاية الصحية
نظرة عامة على المنتج
تستخدم وحدة كاميرا التصوير الحراري iHA608W كاشف أشعة تحت حمراء ApexCore بدقة 640×512 وحجم بكسل 8 ميكرومتر لقياس درجة الحرارة دون تلامس للأغراض الطبية بدقة تصل إلى ±0.5 درجة مئوية. وبفضل خوارزميات المعالجة الحرارية الطبية الحصرية، فإنها تولد صوراً حرارية مفصلة وبيانات موثوقة لدرجات الحرارة. يتميز القلب بتصميم مدمج وخفيف الوزن مع بكسل بحجم 8 ميكرومتر، ويتضمن واجهات فيديو Type-C وUSB2.0 مع دعم حزم تطوير البرمجيات (SDK) متعددة المنصات. مثالي للتشخيص الطبي، والفحص الصحي، وقياس درجة حرارة الماشية.
الميزات الرئيسية
- قياس دقيق لدرجة الحرارة وتصوير حراري عالي الدقة
- قياس درجة حرارة الجسم دون تلامس بدقة تصل إلى ±0.5 درجة مئوية
- عدسة من الدرجة الطبية وخوارزميات مخصصة لمرئيات حرارية واضحة
- قلب مدمج وخفيف الوزن
- كاشف أشعة تحت حمراء ApexCore بحجم بكسل 8 ميكرومتر لتصميم مصغر
- الأبعاد 21×21×31.5 مم، والوزن 25±2 غرام
- تكامل سهل للمطورين
- واجهات مزدوجة Type-C + USB2.0
- حزمة SDK لأنظمة Windows وAndroid وLinux
مواصفات المنتج
| الطراز | iHA608W |
|---|---|
| مؤشرات كاشفات الأشعة تحت الحمراء | |
| المادة الحساسة | VOx |
| الدقة | 640×512 |
| حجم البكسل | 8 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD النموذجي | ≤30 مللي كلفن |
| معالجة الصور | |
| معدل الإطارات الرقمي | 25 هرتز |
| وقت بدء التشغيل | ≤6 ثوانٍ |
| الفيديو الرقمي | RAW/YUV/TMP |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصورة | طبي/ألوان زائفة |
| برامج الكمبيوتر | |
| برامج الحاسوب | التحكم في الوحدة وعرض الفيديو |
| قياس درجة الحرارة | |
| درجة حرارة التشغيل | 10℃~+50℃ |
| نطاق قياس درجة الحرارة | 32℃~+42℃ |
| دقة قياس درجة الحرارة | ≤±0.5 درجة مئوية (بعد دقيقتين من الإحماء، درجة الحرارة المحيطة 23±3 درجات مئوية، الهدف 32-42 درجة مئوية) |
| مسافة القياس | 0.5 م - 5 م؛ يدعم قياس درجة الحرارة على مسافات متعددة عبر SDK |
| SDK | دعم SDK لأنظمة Windows/Android/Linux، وتحقيق تحليل تدفق الفيديو، والتحكم في الوحدة، والقياس الشامل لمصفوفة درجات الحرارة، والتصوير الحراري، وضبط نافذة درجة الحرارة، والتكامل المتعدد |
| المواصفات الكهربائية | |
| الواجهة الخارجية القياسية | USB(TYPE-C) |
| واجهة الاتصال | USB |
| واجهة الفيديو الرقمي | USB2.0 |
| جهد الإمداد | 5 فولت ± 0.5 |
| استهلاك الطاقة النموذجي | 0.6 واط |
| العدسة البصرية | |
| البعد البؤري | 4 مم |
| نوع العدسة | تركيز ثابت لا حراري (Athermal) |
| F/# | 1 |
| مجال الرؤية (أفقي × رأسي) | 69.2°×55.4° |
| المواصفات الميكانيكية | |
| الحجم (شاملاً العدسة) | 21 مم × 21 مم × 31.5 مم (شاملاً عدسة 4 مم) |
| الوزن (شاملاً العدسة) | 25 غرام ± 2 (شاملاً عدسة 4 مم) |
| التكيف البيئي | |
| درجة حرارة التشغيل | -10℃~+50℃ |
| درجة حرارة التخزين | -45℃~+85℃ |
| الرطوبة | 5%~95%، بدون تكثف |
| الاهتزاز | 5.35 grms، اهتزاز عشوائي، 3 محاور |
| الصدمات | نصف موجة جيبية، 40g/11ms، اتجاه الصدمة، 3 محاور، 6 اتجاهات |
| التفريغ الكهروستاتيكي (ESD) | تفريغ تلامسي 6 كيلو فولت؛ تفريغ هوائي 8 كيلو فولت |
| الشهادات | |
| الشهادة البيئية | ROHS2.0/REACH |
التطبيقات الصناعية
من المتوقع استخدام الوحدة الحرارية iHA608W على نطاق واسع في مجالات فحص الأمراض، والعلاج الطبيعي بالطب الصيني التقليدي، والفحص الصحي، وإعادة التأهيل، وتطبيقات الرعاية الصحية ذات الصلة.
مزايا محفظة المنتجات
- محفظة منتجات متنوعة: مجموعة واسعة من أشكال المنتجات بما في ذلك كاشفات الأشعة تحت الحمراء، وقلوب الكاميرات، والوحدات لتلبية مختلف متطلبات التكامل.
- تنوع غني في المنتجات: توفر تركيبات الدقة المتعددة للمصفوفات، وأحجام البكسل، ونطاقات الموجات، وخيارات العدسات مرونة أكبر للتطبيقات المتنوعة.
- أداء متميز: تصوير واضح، حجم مدمج، استهلاك منخفض للطاقة، حساسية عالية، وموثوقية قوية—مصمم للعمل في ظل مجموعة واسعة من التحديات البيئية.
- سهولة التكامل: خيارات الواجهات المتعددة تجعل التكامل بسيطاً وتتيح التطوير السريع عبر مجالات تطبيقية متعددة.
الأسئلة الشائعة
1. حول كاشف الأشعة تحت الحمراء المغلف بالتغليف المعدني
يستخدم التغليف المعدني غلافاً أنبوبياً معدنياً، ومبرداً كهروحرارياً (TEC) وجهاز امتصاص عمودياً (Getter). يلعب مبرد TEC دوراً مهماً في تثبيت درجة حرارة التشغيل حتى يعمل كاشف الأشعة تحت الحمراء في درجة حرارة الغرفة، مما يحسن قدرة مستشعرات التصوير الحراري على التكيف مع البيئات القاسية، مثل الضباب الكثيف والمطر والثلج.
العيب هو أن التكلفة مرتفعة للغاية، حيث تمثل أكثر من 60% من التكلفة الإجمالية لإنتاج المنتجات غير المبردة بالكامل، وتتسبب في دورة إنتاج طويلة. تم تصميم طريقة التغليف هذه للتطبيقات المتطورة.
2. حول كاشف الأشعة تحت الحمراء المغلف بالتغليف الخزفي (السيراميك)
تشبه عملية التغليف الخزفي التغليف المعدني، وهي تقنية ناضجة لتغليف كاشفات الأشعة تحت الحمراء. وبالمقارنة مع التغليف المعدني، يقل حجم ووزن الكاشف المغلف بشكل كبير. وبالنسبة للتغليف الخزفي، تتمتع دائرة القراءة الخاصة به بوظيفة الضبط الذاتي لدرجة حرارة التشغيل ولا تتطلب تثبيتاً بواسطة TEC.
3. التغليف على مستوى الرقاقة (Wafer Level Packaging)
أصبح التغليف على مستوى الرقاقة، المعروف أيضاً باسم التغليف بحجم الرقاقة، جزءاً مهماً من تكنولوجيا التغليف المتقدمة في صناعة أشباه الموصلات. والتغليف على مستوى الرقاقة (WLP) هو عملية إتمام التغليف بتفريغ هواء عالٍ مباشرة على رقاقة MEMS بالكامل، ثم التخطيط والقطع لصنع كاشف أشعة تحت حمراء فردي. وتقوم هذه التقنية بإجراء معظم أو كافة إجراءات التغليف والاختبار مباشرة على رقاقة كاشف الأشعة تحت الحمراء قبل التقطيع.
إنها حزمة محسنة بحجم الرقاقة تلبي احتياجات الحجم الصغير، والوزن الخفيف، وقابلية النقل، والاستخدام المحمول باليد، والسعر المنخفض، وكفاءة الإنتاج العالية.
