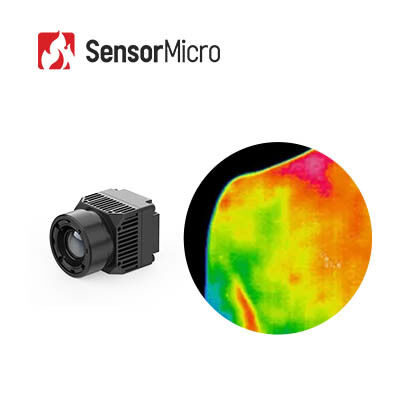

640×512 خالية من الإشعاع وضوح 8μm وحدة الكاميرا تحت الحمراء للكاميرا الحرارية الطبية
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | RoHS2.0; Reach |
| رقم الموديل | iHA608W |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640x512 | استهلاك الطاقة | 0.6 واط |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 8 ميكرومتر |
| NETD نموذجي | ≥30 مللي كلفن | معدل الإطار | 25 هرتز |
| إبراز | وحدة كاميرا الأشعة تحت الحمراء الخالية من الإشعاع,وحدة الكاميرا الطبية بالأشعة تحت الحمراء 384x288,وحدة الكاميرا الطبية الحرارية |
||
منتوج وصف
وحدة الكاميرا تحت الحمراء 640×512/8μm الخالية من الإشعاع لفحص الصور الحرارية الطبية
لمحة عامة عن المنتج
وحدة تصوير تحت الحمراء iHA608W غير المبردة هي حل محترف للتصوير الحراري يدمج كاشف تحت الحمراء 8μm ذو دقة 640 × 512 عالية الأداءمع التركيز على قياس درجة الحرارة الذكية بدون اتصالمع قدرة الكشف الدقيقة عن درجة الحرارة ± 0.5 °C وتكنولوجيا التصوير الطبي الأمثل، فإنه يوفر صور حرارية واضحة وإخراج بيانات درجة الحرارة مستقرة.تصميم خفيف الوزن، وموارد واجهة غنية، تدعم هذه الوحدة التكامل السريع للمعدات والتنمية الثانوية.أجهزة الكشف عن الصحة المنزلية، وأنظمة مراقبة درجة حرارة تربية الماشية.
الخصائص الرئيسية
- قياس دقيق، تصوير حراري مفصل
- مصممة خصيصًا لقياس درجة حرارة الجسم دون اتصال بدقة تصل إلى ± 0.5 °C
- العدسات البصرية الطبية والخوارزميات المخصصة لمعالجة الصور الطبية توفر صور واضحة
- التصميم المدمج الخفيف
- تعمل بواسطة كاشف الأشعة تحت الحمراء 8μm ApexCore مع مساحة بيكسل صغيرة لعامل الشكل المدمج
- أبعاد صغيرة تصل إلى 21 × 21 × 31.5 ملم ووزن منخفض يصل إلى 25 ± 2 غرام ، مثالية لدمجها في الأجهزة المدمجة
- التكامل السريع، التنمية السهلة
- واجهات قياسية من النوع C + USB 2.0 لتنسيق النظام بسهولة
- يوفر برامج SDK لنظام التشغيل Windows و Android و Linux لتخفيض حواجز التطوير
مواصفات المنتج
| النموذج | iHA608W |
|---|---|
| أجهزة الكشف عن الأشعة فوق البنفسجية | |
| مواد حساسة | VOx |
| القرار | 640×512 |
| حجم البيكسل | 8μm |
| رد الفعل الطيفي | 8μm ~ 14μm |
| NETD النموذجي | ≤30mK |
| معالجة الصور | |
| معدل الإطار الرقمي | 25 هرتز |
| وقت البدء | ≤6s |
| الفيديو الرقمي | المواد الخام/YUV/TMP |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصورة | طبي / لون مزيف |
| برامج الكمبيوتر | وحدة التحكم و عرض الفيديو |
| قياس الحرارة | |
| درجة حرارة العمل | 10°C~+50°C |
| نطاق قياس الحرارة | 32°C~+42°C |
| دقة قياس الحرارة | ≤±0.5°C (بعد تدفئة لمدة دقيقتين، 23±3°C في البيئة المحيطة، 32-42°C المستهدف) |
| مسافة القياس | 0.5m-5m ؛ يدعم قياس درجة الحرارة عبر SDK |
| SDK | دعم Windows / Android / Linux SDK ، تحقيق تحليل تدفق الفيديو ، التحكم في الوحدة ، قياس درجة حرارة التسلسل الشامل ، تصوير درجة الحرارة ، إعداد نافذة درجة الحرارة ، تكامل متعدد |
| الكهرباء | |
| واجهة خارجية قياسية | USB ((TYPE-C) |
| واجهة الاتصال | USB |
| واجهة الفيديو الرقمية | USB20 |
| فولتاج التغذية | 5 فولت ± 0.5 |
| استهلاك الطاقة النموذجي | 0.6W |
| العدسات البصرية | |
| طول التركيز | 4ملم |
| نوع العدسة | التركيز الثابت |
| (ف/#) | 1 |
| FOV ((H × V) | 69.2 درجة × 55.4 درجة |
| الميكانيكية | |
| الحجم (بما في ذلك العدسة) | 21 ملم × 21 ملم × 31.5 ملم (بما في ذلك عدسة 4 ملم) |
| الوزن (بما في ذلك العدسة) | 25 غرام ± 2 (بما في ذلك عدسة 4 ملم) |
| التكيف مع البيئة | |
| درجة حرارة العمل | -10°C~+50°C |
| درجة حرارة التخزين | -45°C~+85°C |
| الرطوبة | 5٪ إلى 95٪ ، غير مكثفة |
| اهتزاز | 5.35جرام، اهتزاز عشوائي، 3 محورات |
| التأثير | نصف موجة السينوس، 40g / 11ms، اتجاه التأثير، 3 محور، 6 الاتجاه |
| الـ ESD | تفريغ اتصال 6kV؛ تفريغ الهواء 8kV |
| الشهادة | |
| شهادة البيئة | ROHS2.0/REACH |
التطبيقات الصناعية
من المتوقع أن تستخدم الوحدة الحرارية iHA608W على نطاق واسع في مجالات فحص الأمراض، العلاج الطبيعي الطب الصيني التقليدي، الفحص الصحي، إعادة التأهيل،والتطبيقات الطبية ذات الصلة.
فوائدنا
تقنيات كشف الأشعة تحت الحمراء الداخلية
- أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة
- أجهزة الكشف عن الأشعة تحت الحمراء المبردة 8 بوصة 0.5μm MCT
- أجهزة الكشف عن الأشعة تحت الحمراء المبردة T2SL 8 بوصات 0.5μm
قدرة الإنتاج والمزايا
- 6 ملايين كاشف للأشعة تحت الحمراء تم تطويره بنفسه سنوياً
- 30منشأة لتصنيع أشباه الموصلات مساحة 000 متر مربع
- 20مساحة غرفة نظيفة تبلغ 000 متر مربع
الأسئلة الشائعة
1ما هي الحساسية الحرارية؟
الحساسية الحرارية ، والتي تسمى أيضًا NETD (اختلاف درجة الحرارة المكافئة للضوضاء) ، هي معيار رئيسي لتقييم كاميرات التصوير الحراري المتوسطة الموجة (MWIR) والموجة الطويلة (LWIR).وترتبط مباشرة بالوضوح الذي يقاس بواسطة آلة تصوير الحرارةهي قيمة رقمية تمثل نسبة الإشارة إلى الضوضاء لفرق درجة الحرارة ويتم قياسها في ملي كلفين (mK). كلما كانت قيمة الحساسية الحرارية أقل ،كلما كانت الحساسية أعلى وكلما كانت الصورة أكثر وضوحاً.
2ما هي تطبيقات التصوير الحراري؟
قياس درجة الحرارة والتصوير في جميع الأحوال الجوية هما وظيفتان أساسيتان لتكنولوجيا التصوير الحراري بالأشعة تحت الحمراء.المنتجات التي تم تطويرها على أساس هاتين التقنيتين تستخدم على نطاق واسع في مجال الأمن والمراقبة، التفتيش الصناعي ، مكافحة الحرائق ، الصيانة التنبؤية ، ADAS ، الوقاية من الأوبئة ، AIoT ، والتطبيقات الأخرى المختلفة.
